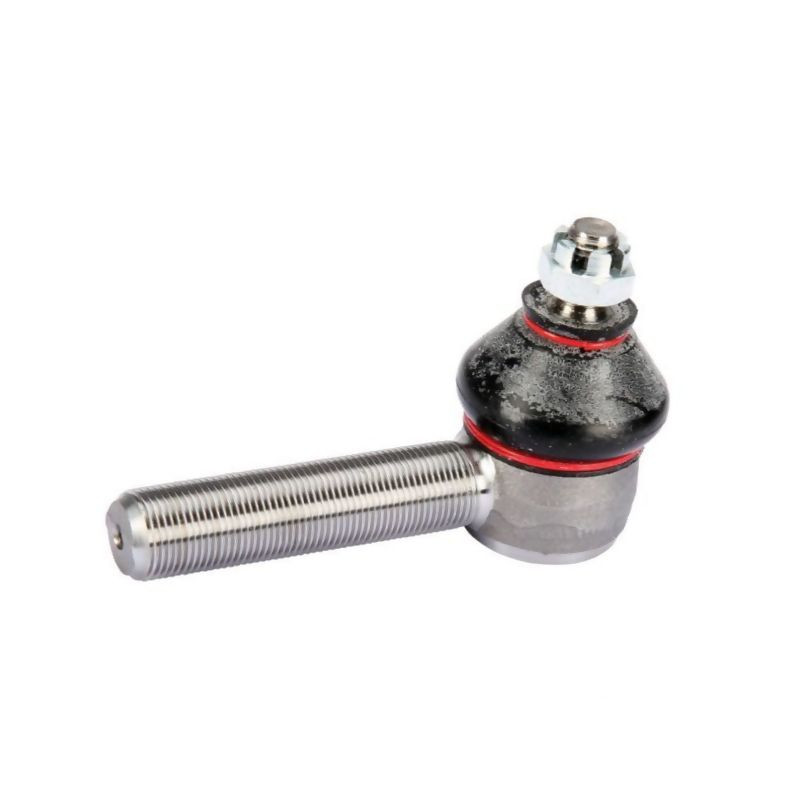

Przegub kulowy stożek-14,4/16,2-1:10, M20x1,5R L-100,

Przegub kulowy stożkowy M20x1,5R – precyzja i trwałość w układach mechanicznych

Prezentowany przegub kulowy to kluczowy element układów kierowniczych i sterujących w maszynach rolniczych oraz urządzeniach przemysłowych. Zaprojektowany z myślą o pracy w trudnych warunkach, zapewnia stabilne połączenie między drążkiem a zwrotnicą lub innym elementem prowadzącym. Konstrukcja opiera się na sprawdzonej geometrii stożkowej, co gwarantuje pewne osadzenie w gnieździe i eliminuje luzy powstające podczas dynamicznej pracy maszyny.

Produkt oznaczony numerem referencyjnym dostawcy SHP023KR oraz indeksem sklepu 0125023K charakteryzuje się wysoką precyzją wykonania. Gwinty metryczne zostały dobrane tak, aby zapewnić kompatybilność z popularnymi typami drążków i końcówek stosowanych w agriculurze. Dzięki zastosowaniu wysokiej jakości materiałów, przegub jest odporny na obciążenia dynamiczne, wibracje oraz zmienne warunki atmosferyczne panujące podczas prac polowych.

Kluczowe parametry techniczne i wymiary

Przed zakupem należy dokładnie zweryfikować wymiary starej części, aby upewnić się co do pełnej kompatybilności. Poniżej przedstawiamy szczegółowe dane techniczne tego modelu:

• Typ stożka: 14,4/16,2-1:10 – standardowe wymiary stożka zapewniające szerokie zastosowanie.
• Gwint drążka: M20x1,5R – gwint metryczny o średnicy 20 mm i skoku 1,50 mm, prawoskrętny.
• Gwint strony stożkowej: M12 – metryczny gwint wewnętrzny lub zewnętrzny (zależnie od konstrukcji gniazda, tutaj wskazany jako M12 na stronie stożka).
• Długość całkowita: 101 mm – kluczowy wymiar montażowy wpływający na geometrię układu.
• Długość stożka: 17,3 mm – określa głębokość osadzenia przegubu.
• Kierunek gwintu: Prawy (standardowy).

Warto zwrócić szczególną uwagę na skok gwintu wynoszący 1,50 mm. Jest to parametr krytyczny, ponieważ zastosowanie przegubu o innym skoku (np. standardowego M20x2,5) uniemożliwi poprawny montaż lub doprowadzi do szybkiego uszkodzenia połączenia.

Zastosowanie i korzyści z użytkowania

Ten model przegubu kulowego znajduje zastosowanie w szerokim spektrum maszyn rolniczych, w tym w układach kierowniczych ciągników, przyczep oraz kombajnów. Jego głównym zadaniem jest przenoszenie sił sterujących przy jednoczesnym kompensowaniu niewielkich ruchów kątowych, co jest niezbędne dla płynnej pracy zawieszenia i układu kierowniczego.

Główne zalety produktu to:

• Precyzyjne dopasowanie: Stożek o wymiarach 14,4/16,2 mm pasuje do standardowych gniazd stosowanych w wielu markach maszyn.
• Trwałość połączenia: Gwint M20x1,5R zapewnia dużą powierzchnię styku i odporność na samoistne odkręcanie się pod wpływem wibracji.
• Łatwość montażu: Standardowe wymiary i powszechnie stosowane normy ułatwiają wymianę zużytych elementów bez konieczności przeróbek konstrukcyjnych.

Jak dobrać odpowiedni przegub?

Aby mieć pewność, że wybrany przegub kulowy będzie pasował do Twojej maszyny, porównaj poniższe dane z częścią demontowaną:

1. Zmierz długość całkowitą elementu – powinna wynosić 101 mm.
2. Sprawdź długość części stożkowej – musi odpowiadać 17,3 mm.
3. Upewnij się, że gwint na drążku to M20 ze skokiem 1,5 mm (często oznaczany jako M20x1,5).
4. Zweryfikuj średnicę stożka u podstawy i na końcu, aby odpowiadała zakresowi 14,4–16,2 mm przy nachyleniu 1:10.

Prawidłowo dobrany przegub kulowy to gwarancja bezpieczeństwa i precyzji prowadzenia maszyny. W przypadku wątpliwości co do numeracji katalogowej lub kompatybilności, zalecamy konsultację z dokumentacją techniczną pojazdu lub bezpośredni pomiar starego elementu.
