Przegub kulowy stożek-14,4/16,2, M20x1,5R L-100,

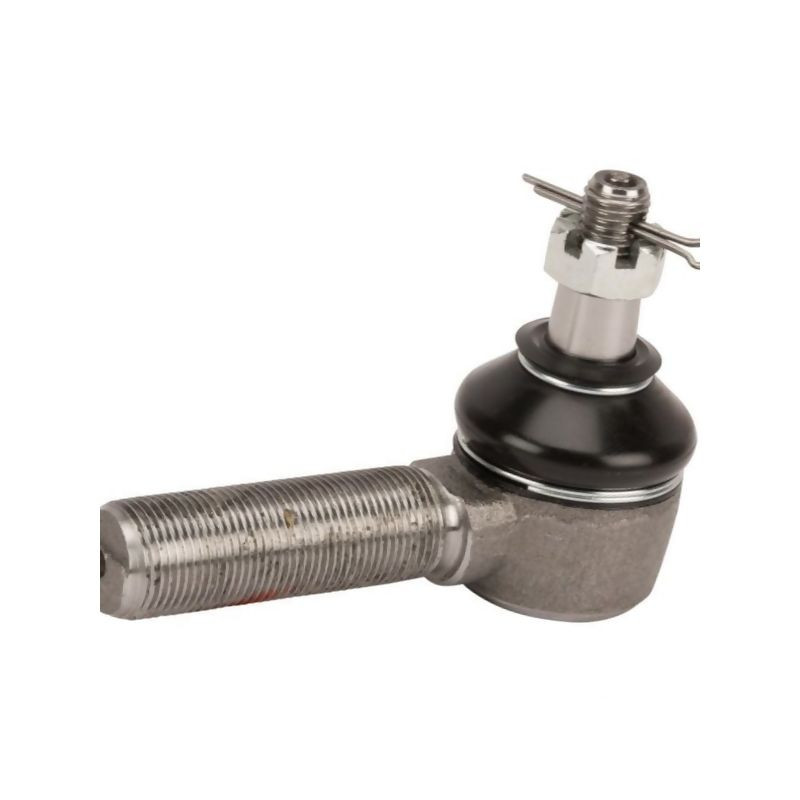

Przegub kulowy stożkowy M20x1,5R L-100 – precyzja i trwałość w układach mechanicznych

Prezentowany przegub kulowy stożkowy to wysokiej klasy element łączący, zaprojektowany z myślą o wymagających zastosowaniach w mechanice precyzyjnej, układach kierowniczych oraz systemach zawieszenia. Produkt charakteryzuje się solidną konstrukcją, która zapewnia stabilne połączenie między elementami roboczymi, skutecznie redukując niepożądane luzy i wibracje. Dzięki starannie wyprofilowanemu stożkowi oraz precyzyjnie wykonanemu gwintowi, komponent gwarantuje bezpieczne prowadzenie ruchów i długotrwałą eksploatację nawet w trudnych warunkach pracy.

Kluczowym aspektem tego przegubu jest jego zgodność z rygorystycznymi normami wymiarowymi. Długość całkowita wynosząca 100 mm oraz specyficzne parametry stożka pozwalają na idealne dopasowanie do istniejących zespołów mechanicznych, co jest niezbędne dla zachowania prawidłowej geometrii układu. Produkt ten stanowi niezawodne rozwiązanie dla serwisów warsztatowych, rolniczych oraz przemysłowych, gdzie liczy się bezawaryjność i precyzja montażu.

Specyfikacja techniczna i parametry wymiarowe

Prawidłowy dobór części zamiennych wymaga ścisłej weryfikacji parametrów technicznych. Poniżej przedstawiono szczegółowe dane techniczne przegubu, które należy porównać z oryginalnym elementem przed dokonaniem zakupu. Wszystkie wymiary są podane z zachowaniem najwyższej precyzji, aby uniknąć błędów montażowych.

• Długość całkowita (L): 100 mm
• Gwint strony drążka: M20x1,5R (gwint metryczny prawy)
• Średnica osadzenia D1: 14 mm
• Średnica osadzenia D2: 16 mm
• Długość stożka: 17,3 mm
• Rodaj przegubu: Kulowy stożkowy
• Kierunek gwintu: Prawy

Warto zwrócić szczególną uwagę na skok gwintu wynoszący 1,50 mm oraz jego prawoskrętność. Nieprawidłowe dopasowanie gwintu może prowadzić do uszkodzenia drążka lub samego przegubu podczas montażu. Parametry stożka (D1 i D2) są kluczowe dla pewnego osadzenia elementu w gnieździe, co przekłada się na sztywność całego połączenia.

Zastosowanie i kompatybilność

Przegub kulowy stożkowaty znajduje szerokie zastosowanie w układach, gdzie wymagana jest precyzyjna kinematyka ruchu. Jest on często wykorzystywany w:

• Układach kierowniczych pojazdów użytkowych i rolniczych,
• Mechanizmach zawieszenia wymagających kompensacji ruchów wielopłaszczyznowych,
• Osprzęcie maszyn rolniczych i przemysłowych,
• Precyzyjnych układach przeniesienia napędu.

Dzięki uniwersalnym wymiarom i standardowemu gwintowi M20x1,5R, produkt ten może być stosowany jako zamiennik w wielu popularnych modelach maszyn. Jednakże, ze względu na różnorodność konstrukcji producentów OEM, zawsze zaleca się weryfikację wymiarów fizycznych przed montażem.

Weryfikacja dopasowania – na co zwrócić uwagę?

Aby mieć pewność, że przegub będzie pasował do Twojej maszyny, przeprowadź następującą kontrolę:

• Zmierz długość całkowitą starego przegubu – powinna wynosić 100 mm.
• Sprawdź średnicę i skok gwintu na drążku – musi to być M20 ze skokiem 1,5 mm.
• Zweryfikuj wymiary stożka w gnieździe mocującym – średnice 14 mm i 16 mm oraz długość stożka 17,3 mm muszą być zgodne z otworem montażowym.

W przypadku jakichkolwiek wątpliwości co do kompatybilności lub interpretacji wymiarów, zachęcamy do kontaktu z naszym działem obsługi klienta. Nasi specjaliści pomogą zweryfikować zgodność produktu z Twoim urządzeniem, zapewniając bezpieczny i efektywny zakup.
