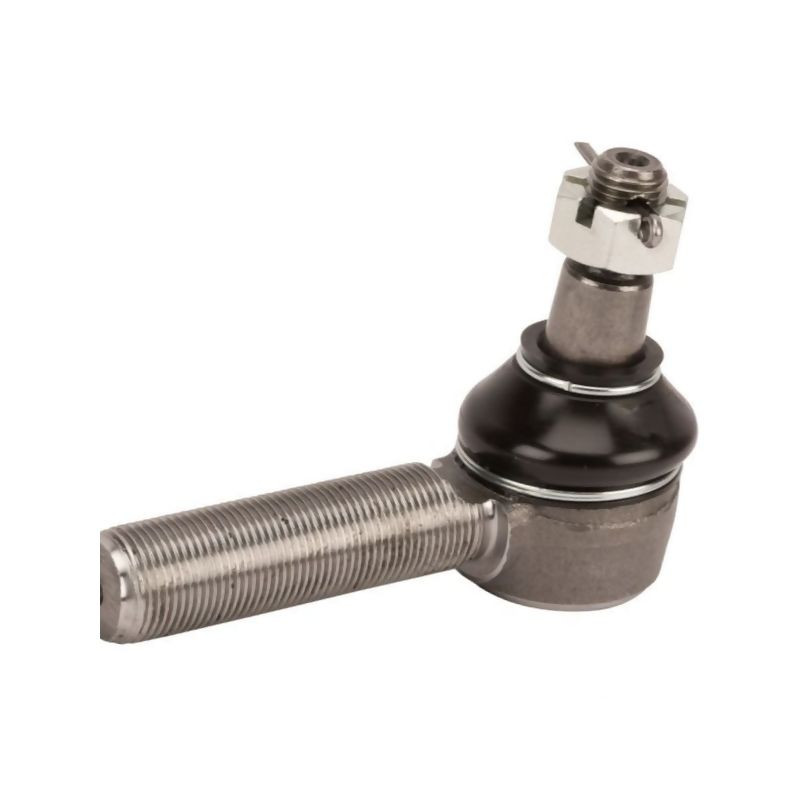

Prezentowany produkt to wysokiej klasy przegub kulowy prosty, zaprojektowany do zastosowań w układach kierowniczych i mechanizmach sterowania maszyn rolniczych oraz pojazdów użytkowych. Kluczową cechą tego elementu jest gwint zewnętrzny metryczny o wymiarze M20x1,5L, gdzie oznaczenie „L” wskazuje na lewy kierunek skrętu. Taka specyfikacja jest krytyczna dla bezpieczeństwa i poprawności montażu, ponieważ uniemożliwia przypadkowe odkręcenie się połączenia podczas pracy maszyny pod obciążeniem lub wibracjami.
Konstrukcja przegubu opiera się na precyzyjnie wykonanym stożku, który zapewnia stabilne osadzenie w zwrotnicy lub innym elemencie układu zawieszenia. Parametry geometryczne zostały dobrane tak, aby zapewnić maksymalną wytrzymałość przy jednoczesnym zachowaniu swobody ruchu kuli przegubu. Produkt jest nowy, fabrycznie zapakowany i gotowy do bezpośredniego montażu.
Przed zakupem należy bezwzględnie zweryfikować wymiary starego elementu z poniższymi danymi technicznymi. Nawet niewielkie rozbieżności w długości stożka czy skoku gwintu mogą uniemożliwić prawidłowy montaż lub wpłynąć na geometrię układu.
Przegub ten znajduje zastosowanie w maszynach wymagających precyzyjnego przenoszenia sił skrętu. Dzięki lewemu gwintowi jest często stosowany po jednej stronie osi pojazdu lub maszyny, co kompensuje siły działające podczas jazdy do przodu i do tyłu. Element ten jest kompatybilny z konstrukcjami wykorzystującymi standardowe stożki o średnicy osadzenia w zakresie od 16 do 18 mm.
Produkt posiada referencje dostawcy oraz numery katalogowe, które ułatwiają identyfikację części zamiennych. W przypadku wymiany uszkodzonych elementów układu kierowniczego, zaleca się wymianę parami lub sprawdzenie stanu przeciwległej końcówki, aby zachować symetrię i równomierne zużycie.
Dla ułatwienia weryfikacji dopasowania do posiadanej maszyny, poniżej znajdują się powiązane numery części:
Prawidłowy montaż przegubu kulowego ma bezpośredni wpływ na bezpieczeństwo prowadzenia maszyny. Należy zwrócić szczególną uwagę na kierunek gwintu – w tym przypadku jest to gwint lewy. Oznacza to, że dokręcanie odbywa się w kierunku odwrotnym do standardowego („w lewo”), a odkręcanie w prawo. Stosowanie niewłaściwych narzędzi lub siły w złym kierunku może doprowadzić do uszkodzenia gwintu w zwrotnicy.
Przed montażem warto oczyścić gniazdo stożkowe z korozji i zabrudzeń, aby zapewnić pełne dociągnięcie elementu. Po zamontowaniu konieczne jest sprawdzenie luzów oraz ewentualna regulacja geometrii kół, jeśli maszyna tego wymaga. Regularna kontrola stanu przegubów kulowych pozwala uniknąć nagłych awarii w trakcie pracy w polu lub na drodze.
Specyficzne kody
Końcówka drążka z gwintem zewnętrznym w stożkowym wykonaniu. Długość robocza 70 mm, gwintMetryczny na końcówce i drążku. Średnica osadzenia 20–22,2 mm, końcówka prawy…
Końcówka drążka stożek 18,2/20,3, L-100, gwint zewnętrzny M24x1,5R, strona stożka RH52-A207
AH172821 JOHN DEERE AH60493 JOHN DEERE
Końcówka drążka o średnicy stożka 13,85 mm, długość 90 mm, gwint zewnętrzny M18x1,5R, długość stożka 17,5 mm. Sprawdź dopasowanie przed zakupem.
Śruba M24x180 o klasie wytrzymałości 10.9, z gwintem pełnym, imbus stożkowy i czarna oksydowana. Długość całkowita 180 mm, łeb stożkowy o średnicy 39 mm, klucz 14 mm.
