Przegub kulowy stożek-16,2/18,3-1:10, , M20x1,5R L-102,

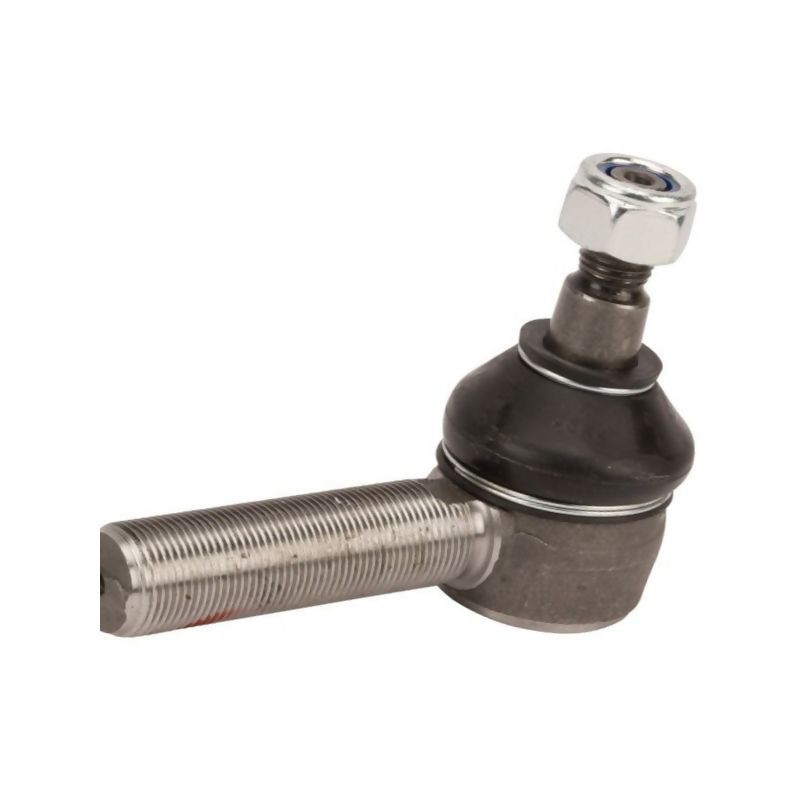

Przegub kulowy stożkowy M20x1,5R L-102 – precyzyjne połączenie w układach kierowniczych

Prezentowany przegub kulowy to kluczowy element układu napędowego oraz kierowniczego, zaprojektowany do pracy w wymagających warunkach maszyn rolniczych i pojazdów użytkowych. Produkt charakteryzuje się wysoką precyzją wykonania, co zapewnia stabilność przenoszenia sił oraz możliwość pracy pod zmiennymi kątami bez utraty funkcjonalności. Dzięki zastosowaniu trwałych materiałów i odpowiedniej geometrii stożka, element ten gwarantuje długotrwałą eksploatację i minimalizuje luzowanie się połączeń.

Kluczowym aspektem przy doborze tej części jest ścisłe dopasowanie parametrów technicznych do istniejącego układu maszyny. Poniższy opis zawiera wszystkie niezbędne dane wymiarowe oraz identyfikacyjne, które pozwalają na jednoznaczną weryfikację kompatybilności z posiadanym sprzętem.

Specyfikacja techniczna i wymiary

Przegub został wykonany z zachowaniem rygorystycznych norm produkcyjnych. Jego konstrukcja opiera się na stożkowym kształcie główki oraz precyzyjnie naciętym gwincie zewnętrznym. Parametry te są krytyczne dla prawidłowego montażu i bezpiecznej pracy urządzenia.

• Typ elementu: Przegub kulowy prosty z gwintem zewnętrznym metrycznym.
• Gwint: M20x1,5R (metryczny, prawy).
• Kierunek gwintu: Prawy.
• Skok gwintu: 1,50 mm.
• Długość całkowita (L): 102 mm.
• Zakres średnicy osadzenia (stożek): 16,2 mm – 18,3 mm.
• Profil stożka: 1:10.
• Referencja dostawcy: SHP414KR.
• Indeks sklepu: 0125414K.

Zastosowanie i funkcje

Przegub kulowy znajduje zastosowanie w miejscach, gdzie wymagane jest sztywne, a jednocześnie elastyczne kątowo połączenie między drążkiem kierowniczym a innymi elementami zawieszenia lub układu kierowniczego. Stożkowe osadzenie umożliwia pewne zamocowanie w gnieździe, eliminując drgania i wibracje przenoszone na kierownicę lub mechanizm sterujący.

Dzięki prawemu kierunkowi gwintu M20x1,5R, element ten współpracuje ze standardowymi nakrętkami i mocowaniami stosowanymi w wielu popularnych modelach ciągników rolniczych oraz maszyn gospodarczych. Precyzja wykonania gwintu zapewnia łatwy montaż i demontaż podczas serwisowania, a odpowiednia twardość materiału odporna jest na obciążenia dynamiczne występujące podczas pracy w terenie.

Weryfikacja dopasowania – na co zwrócić uwagę?

Aby uniknąć błędów przy zamówieniu i zapewnić bezproblemową wymianę, przed zakupem należy dokładnie zweryfikować stare części pod kątem poniższych parametrów:

• Sprawdź, czy gwint zewnętrzny w Twojej maszynie ma oznaczenie M20x1,5 i czy jest to gwint prawy.
• Zmierz długość całkowitą przegubu – powinna wynosić 102 mm.
• Zweryfikuj wymiary stożka: średnica w najwęższym miejscu powinna mieścić się w zakresie 16,2 mm, a w najszerszym 18,3 mm.
• Upewnij się, że profil stożka odpowiada proporcji 1:10, co jest standardem dla tego typu końcówek drążków.

Kompatybilność i numery katalogowe

Poniżej znajduje się wykaz numerów katalogowych i referencyjnych, pod którymi ten przegub kulowy może być znany w dokumentacji technicznej różnych producentów maszyn rolniczych i części zamiennych. Porównanie tych numerów z Twoją częścią jest najlepszym sposobem na potwierdzenie zgodności:

• 0.900.0704.9
• 02338754
• 107633
• 1288430705
• 1288430710
• 1292430737
• 192430742
• 1966150C1
• 2338754
• 28100833

Dzięki tak szerokiej bazie numerów zamiennych, produkt ten pasuje do wielu modeli pojazdów użytkowych i maszyn rolniczych. Zawsze jednak zalecamy fizyczne sprawdzenie wymiarów starej części, ponieważ producenci mogą stosować różne oznaczenia dla tych samych podzespołów w zależności od roku produkcji lub wersji maszyny.
