Przegub kulowy stożek-19,7/22,2-1:10, M24x1,5R L-108,

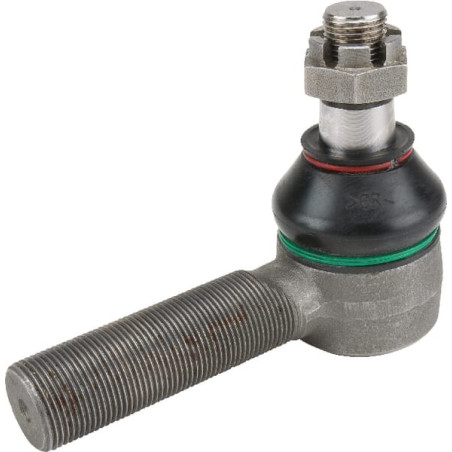

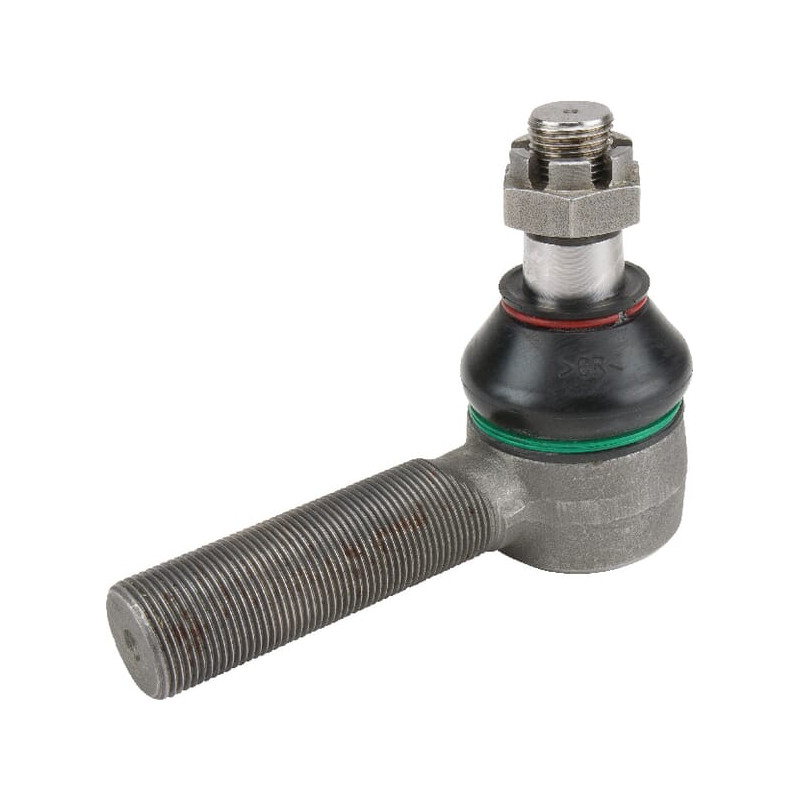

Przegub kulowy Kramp – precyzyjna końcówka drążka kierowniczego

Prezentowany produkt to wysokiej jakości przegub kulowy marki Kramp, oznaczony numerem katalogowym dostawcy SHP761KR oraz referencją sklepową 012504356954S. Jest to kluczowy element układu kierowniczego, odpowiedzialny za precyzyjne przenoszenie sił sterowania z drążka kierowniczego na zwrotnicę koła. Zastosowanie w tym modelu gwintów metrycznych oraz starannie wyprofilowanego stożka zapewnia stabilność połączenia i bezpieczeństwo podczas eksploatacji maszyny.

Konstrukcja przegubu charakteryzuje się brakiem zakrzywienia, co predysponuje go do zastosowań w układach wymagających prostego, sztywnego połączenia geometrycznego. Wszystkie wymiary zostały dobrane tak, aby spełniać rygorystyczne normy techniczne, gwarantując długotrwałą odporność na obciążenia dynamiczne występujące w pojazdach rolniczych i specjalistycznych.

Specyfikacja techniczna i wymiary

Kluczowym aspektem przy doborze części zamiennych jest zgodność wymiarowa. Poniższe parametry techniczne zostały zweryfikowane i stanowią podstawę do identyfikacji produktu:

• Długość robocza (A): 108 mm
• Szerokość główki (B): 51 mm
• Średnica gwintu strona drążka (C): M24
• Średnica osadzenia min. (D1): 19,7 mm
• Średnica osadzenia max. (D2): 22,3 mm
• Długość stożka (E): 25 mm
• Średnica gwintu strona końcowa/koło (F): M18

Dodatkowe szczegóły techniczne obejmują parametry gwintów, które są kluczowe dla poprawnego montażu. Zarówno gwint po stronie drążka, jak i po stronie końcowej (koła), są typu metrycznego o skoku 1,50 mm. Kierunek gwintu w obu przypadkach jest prawy, co ułatwia standardowy montaż przy użyciu typowych narzędzi warsztatowych.

Zastosowanie i kompatybilność

Przegub ten znajduje zastosowanie w układach kierowniczych pojazdów, gdzie wymagana jest precyzja i wytrzymałość. Ze względu na specyfikację techniczną, w tym średnicę osadzenia w zakresie od 19,7 mm do 22,3 mm oraz wymiar stożka, produkt ten dedykowany jest do konkretnych modeli maszyn. W oparciu o dane referencyjne, część ta jest kompatybilna z pojazdami marki Deutz Fahr.

Wymiana zużytych przegubów kulowych jest kluczowa dla utrzymania właściwej geometrii kół oraz bezpieczeństwa prowadzenia pojazdu. Luzy w tym elemencie mogą prowadzić do nieprecyzyjnego sterowania oraz szybszego zużycia opon. Prezentowany model Kramp stanowi niezawodną alternatywę dla części oryginalnych, oferując parametry zgodne z wymaganiami producentów sprzętu rolniczego.

Korzyści z wyboru produktu Kramp

• Precyzja wykonania: Dokładne odwzorowanie wymiarów stożka i gwintów zapewnia łatwy montaż bez konieczności dodatkowych modyfikacji.
• Trwałość: Materiały użyte do produkcji odporne są na warunki atmosferyczne i obciążenia mechaniczne.
• Uniwersalność gwintów: Standardowe gwinty metryczne M24 i M18 ułatwiają dostępność ewentualnych elementów mocujących.
• Sprawdzona marka: Kramp jest uznanym dostawcą części zamiennych do maszyn rolniczych, co gwarantuje powtarzalną jakość.

Przed zakupem zaleca się dokładne zmierzenie starej części, w szczególności długości roboczej oraz średnic gwintów, aby upewnić się co do pełnej kompatybilności z posiadanym pojazdem.
