Przegub kulowy stożek-19,7/22,3-1:10, M20x1,5R L-070,

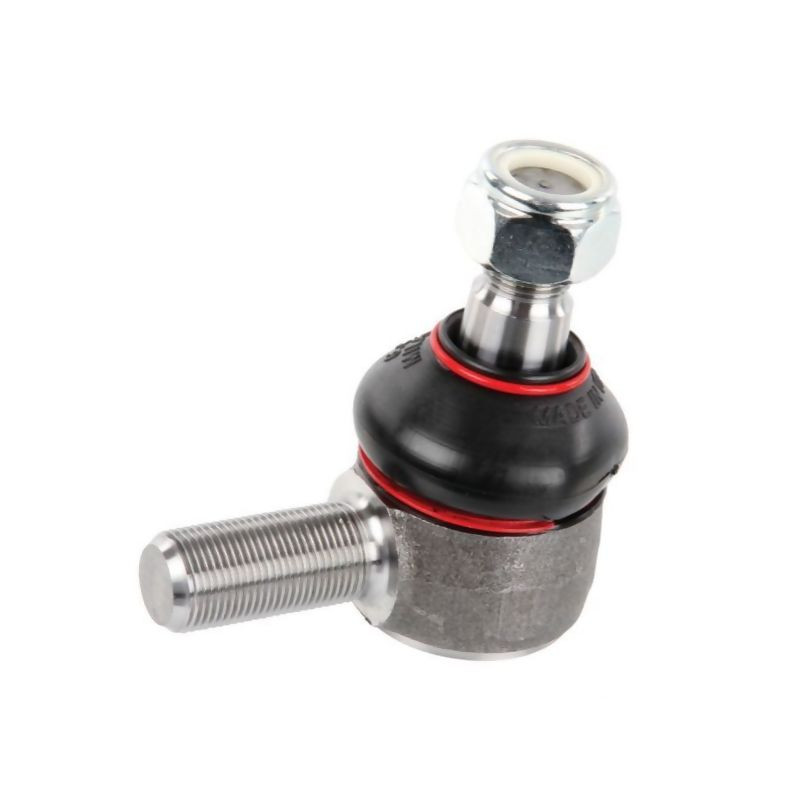

Przegub kulowy stożkowy M20x1,5R L-070 – precyzyjna końcówka drążka

Przedstawiany produkt to wysokiej jakości przegub kulowy w wykonaniu stożkowym, zaprojektowany do zastosowań w układach kierowniczych i zawieszeniach maszyn rolniczych. Element ten stanowi kluczowy komponent zapewniający stabilne połączenie między drążkiem a kołem, eliminując niepożądane luzy i zwiększając bezpieczeństwo pracy maszyny. Dzięki precyzyjnie wykonanym gwintom metrycznym oraz odpowiedniej geometrii stożka, końcówka gwarantuje trwałość i odporność na obciążenia dynamiczne występujące podczas eksploatacji w trudnych warunkach polowych.

Kluczowe parametry techniczne i budowa

Konstrukcja przegubu opiera się na sprawdzonych rozwiązaniach inżynieryjnych, gdzie każdy wymiar ma znaczenie dla poprawnego montażu i działania. Produkt charakteryzuje się długością całkowitą oraz roboczą wynoszącą 70 mm, co pozwala na precyzyjne dopasowanie do istniejących układów bez konieczności ingerencji w ich strukturę. Istotnym elementem jest stożek o wymiarach 19,7/22,3 mm i nachyleniu 1:10, który zapewnia pewne osadzenie w gnieździe.

Gwinty po obu stronach przegubu są prawoskrętne, co ułatwia standardowy montaż przy użyciu typowych narzędzi warsztatowych. Strona dedykowana dla drążka posiada gwint M20x1,5R, natomiast strona kołowa wyposażona jest w gwint M18. Taka konfiguracja jest typowa dla wielu modeli ciągników i maszyn rolniczych, wymagających sztywnego i bezpiecznego połączenia elementów układu kierowniczego.

Zastosowanie i kompatybilność

Przegub kulowy znajduje szerokie zastosowanie w naprawach i serwisie maszyn rolniczych, szczególnie w układach dolnych drążków. Jest to element wymienny, który przywraca pierwotną geometrię i sprawność układu sterowania. Produkt jest kompatybilny z maszynami wymagającymi specyficznych parametrów osadzenia stożkowego oraz gwintów metrycznych o skoku 1,50 mm.

Weryfikując dopasowanie do Twojej maszyny, należy zwrócić uwagę na następujące numery katalogowe i referencje, które odpowiadają temu wariantowi produktu:

• Referencje producenta/katalogowe: X800210056000 (strona kołowa), X800210063000 (strona drążka)
• Dodatkowe oznaczenia: G155302120150
• Typ stożka: 19,7/22,3-1:10

Produkt ten jest często stosowany w maszynach marki Fendt oraz innych producentów wykorzystujących podobne standardy w układach kierowniczych. Przed zakupem zaleca się zmierzenie starego elementu pod kątem długości roboczej (70 mm) oraz średnicy osadzenia (min. 20 mm, max 22,2 mm), aby mieć pewność idealnego dopasowania.

Specyfikacja techniczna w skrócie

• Rodzaj produktu: Przegub kulowy stożkowy z gwintem zewnętrznym
• Długość całkowita: 70 mm
• Długość robocza: 70 mm
• Długość stożka: 22 mm
• Średnica główki: 53 mm
• Średnica osadzenia stożka: 19,7 mm - 22,3 mm (zakres 20-22,2 mm)
• Gwint strony drążka: M20x1,5R (prawy)
• Gwint strony koła: M18 (prawy)
• Skok gwintu: 1,50 mm
• Kierunek gwintu: Prawy na obu stronach

Wskazówki montażowe i eksploatacyjne

Prawidłowy montaż przegubu kulowego jest kluczowy dla bezpieczeństwa obsługi maszyny. Należy upewnić się, że gniazdo stożkowe jest czyste i wolne od korozji lub zanieczyszczeń, które mogłyby wpłynąć na dokładność osadzenia. Dokręcanie nakrętek powinno odbywać się z zachowaniem odpowiedniego momentu obrotowego zgodnego z zaleceniami producenta maszyny. Regularna kontrola stanu technicznego przegubów pozwala wykryć ewentualne zużycie przed wystąpieniem niebezpiecznych luzów w układzie kierowniczym.
