Przegub kulowy stożek-20,0/22,2-1:10, M24x1,5R L-106,

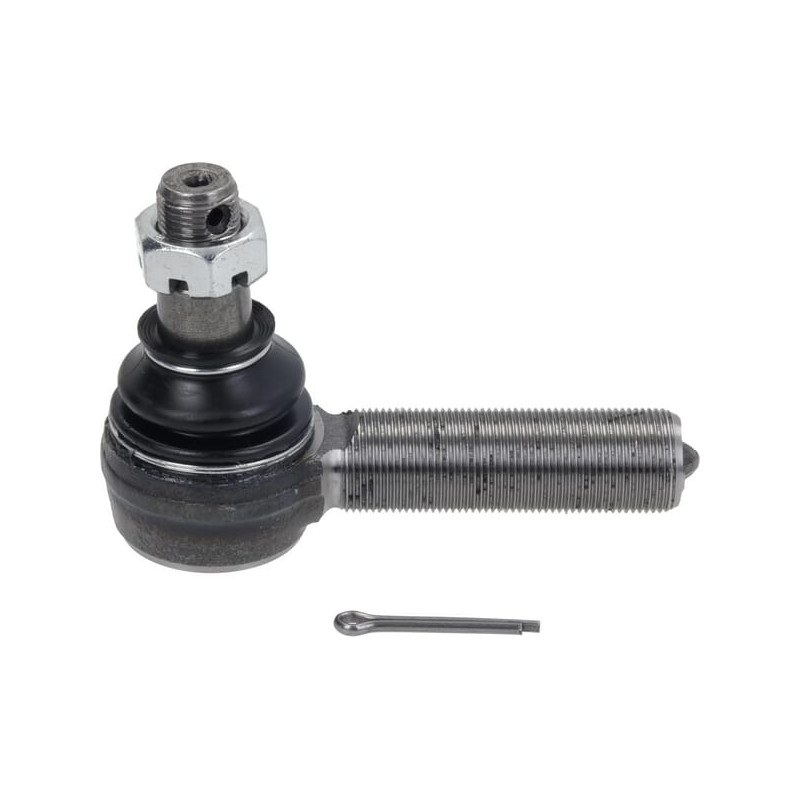

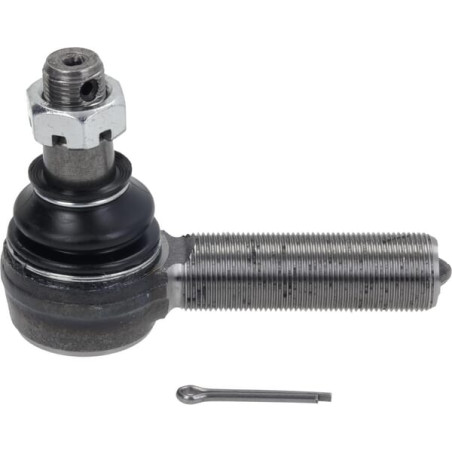

Przegub kulowy Kramp SHP818KR – precyzyjne dopasowanie i trwałość

Przedstawiany produkt to wysokiej jakości przegub kulowy marki Kramp, oznaczony numerem katalogowym dostawcy SHP818KR oraz referencją sklepu 01263056013S. Jest to element kluczowy w układach kierowniczych maszyn rolniczych i pojazdów użytkowych, zapewniający precyzyjne przenoszenie sił sterujących przy jednoczesnej kompensacji luzów i drgań. Konstrukcja z gwintem zewnętrznym po obu stronach umożliwia łatwy montaż i regulację geometrii układu kierowniczego.

Specyfikacja techniczna i wymiary

Przegub charakteryzuje się solidną budową dostosowaną do pracy w trudnych warunkach eksploatacyjnych. Kluczowym parametrem jest długość robocza wynosząca 106 mm, przy całkowitej długości elementu równej 130 mm. Stożek przegubu ma długość 22 mm, co jest standardem zapewniającym pewne osadzenie w zwrotnicy lub ramieniu kierowniczym.

Istotnym aspektem jest zakres średnic osadzenia stożka, który wynosi od 20 mm do 22,2 mm (D1 min 20 mm, D2 max 22 mm). Szerokość główki przegubu to 50 mm, co należy uwzględnić przy doborze odpowiedniego otworu montażowego.

Parametry gwintów

Producent zastosował metryczne gwinty o skoku 1,50 mm po obu stronach elementu, co ułatwia dobór nakrętek kontrujących i drążków:

• Strona drążka (C): Gwint metryczny M24x1,5 o kierunku prawym. Długość tego gwintu wynosi 76 mm, co zapewnia duży zakres regulacji długości całego drążka kierowniczego.
• Strona końcowa/koła (F): Gwint metryczny M18x1,5. Długość gwintu w tej części to 22 mm.

Zastosowanie i kompatybilność

Przegub kulowy Kramp SHP818KR jest elementem zamiennym dedykowanym do szerokiej gamy maszyn rolniczych. Ze względu na specyficzne wymiary stożka (20-22,2 mm) oraz konfigurację gwintów (M24/M18), produkt ten znajduje zastosowanie w układach kierowniczych ciągników i kombajnów, gdzie wymagana jest wysoka precyzja i odporność na obciążenia dynamiczne.

Warto zwrócić uwagę na numer OE 1531204C1, który często wskazuje na kompatybilność z pojazdami marki Case IH oraz innymi producentami wykorzystującymi podobne standardy w układach kierowniczych. Przed zakupem zaleca się weryfikację wymiarów starego przegubu, w szczególności długości roboczej (106 mm) oraz średnicy stożka, aby zapewnić idealne dopasowanie bez konieczności modyfikacji innych elementów układu.

Kluczowe zalety produktu

• Precyzyjne wykonanie: Gwinty metryczne o skoku 1,5 mm zapewniają płynną regulację i stabilne połączenie.
• Uniwersalność montażu: Zakres średnic stożka 20-22,2 mm pozwala na dopasowanie do różnych typów zwrotnic.
• Długa strona drążka: Aż 76 mm gwintu M24 po stronie drążka daje duże możliwości regulacji zbieżności kół.
• Solidna konstrukcja: Główka o szerokości 50 mm i długości stożka 22 mm gwarantuje trwałość połączenia.
• Marka Kramp: Produkt od renomowanego dostawcy części zamiennych do maszyn rolniczych, gwarantujący zgodność z normami jakościowymi.

Ten przegub kulowy to niezawodne rozwiązanie dla rolników i serwisantów szukających części o parametrach odpowiadających oryginałom, przy zachowaniu konkurencyjnej ceny i dostępności. Referencja 01263056013S ułatwia identyfikację produktu w systemach magazynowych.
