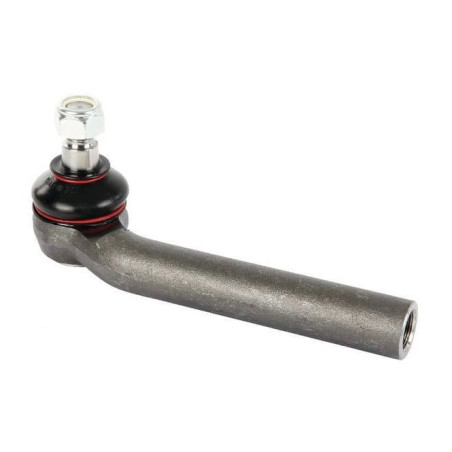

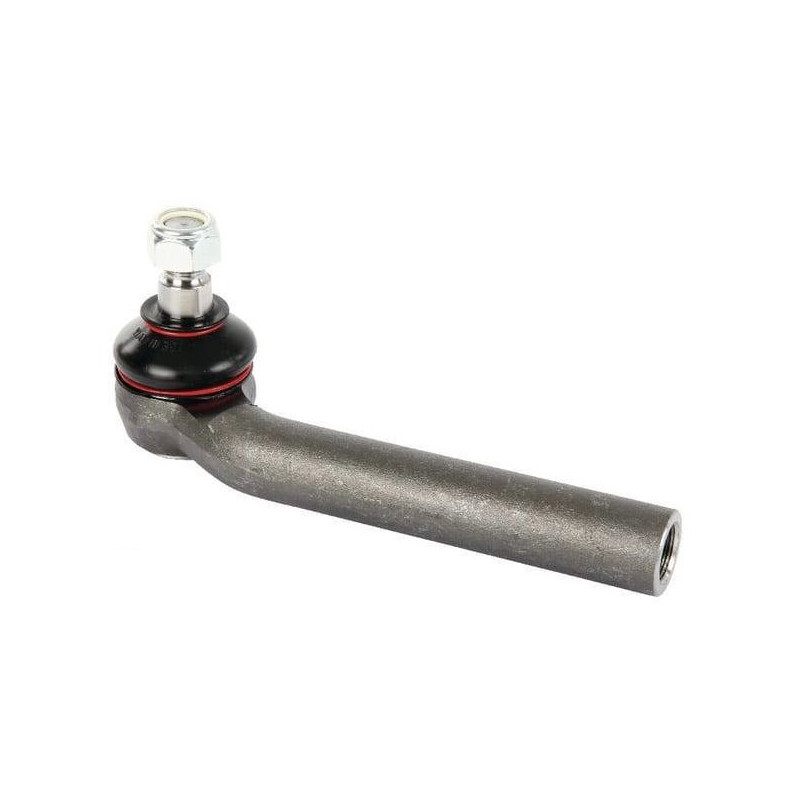

Przegub kulowy stożek-23,4/26,4-1:10, L-240, M24x1,5R WL - 132666A1 KR

Przegub kulowy Kramp 132666A1 – precyzja i wytrzymałość dla maszyn rolniczych

Przedstawiany przegub kulowy marki Kramp, oznaczony numerem katalogowym 132666A1 oraz referencją dostawcy SHP135KR, to kluczowy element układów kierowniczych i napędowych w nowoczesnym sprzęcie rolniczym. Produkt został zaprojektowany z myślą o wymagających warunkach pracy, zapewniając stabilne połączenie między elementami mechanizmów sterujących. Jego konstrukcja opiera się na wysokiej jakości materiałach, co gwarantuje długą żywotność i odporność na obciążenia dynamiczne występujące podczas eksploatacji maszyn takich marek jak Case, Ford czy Steyr.

Kluczową cechą tego modelu jest specyficzna geometria złącza stożkowego o wymiarach D1 = 23,4 mm oraz D2 = 26,4 mm, przy zachowaniu standardowego stożka 1:10. Taka konfiguracja umożliwia precyzyjne i bezpieczne osadzenie przegubu w gnieździe, eliminując niepożądane luzy, które mogłyby wpłynąć na precyzję prowadzenia maszyny. Długość całkowita elementu wynosząca 240 mm oraz szerokość główki 36 mm zostały dobrane tak, aby zapewnić kompatybilność z popularnymi układami jezdnymi stosowanymi w ciągnikach i maszynach samojezdnych.

Specyfikacja techniczna i parametry montażowe

Aby mieć pewność poprawnego doboru części zamiennej, niezbędne jest dokładne zweryfikowanie parametrów technicznych starego elementu z poniższymi danymi. Przegub ten charakteryzuje się konkretnymi wymiarami gwintów, które są kluczowe dla prawidłowego montażu:

• Numer katalogowy: 132666A1
• Referencja dostawcy: SHP135KR
• Średnica stożka D1: 23,4 mm
• Średnica stożka D2: 26,4 mm
• Stożek: 1:10
• Długość całkowita (L): 240 mm
• Szerokość główki: 36 mm
• Gwint strony drążka: M24x1,5 (prawy)
• Gwint strony stożka: M20
• Długość stożka (wersja WL): 29,5 mm

Zastosowanie prawego gwintu M24x1,5 po stronie drążka oraz gwintu M20 po stronie stożka wymaga uważności podczas montażu. Precyzyjne wykonanie gwintów zapewnia pewne dokręcenie elementu, co jest warunkiem koniecznym dla bezpieczeństwa obsługi maszyny. Wersja WL z długością stożka 29,5 mm jest standardem w wielu aplikacjach przemysłowych i rolniczych, co ułatwia wymianę bez konieczności modyfikacji innych elementów układu.

Zastosowanie i kompatybilność

Przegub kulowy Kramp 132666A1 znajduje szerokie zastosowanie w maszynach rolniczych, gdzie wymagana jest kompensacja niewielkich odchyleń geometrycznych przy jednoczesnym przenoszeniu znacznych sił. Jest to element niezbędny w układach kierowniczych ciągników rolniczych oraz w mechanizmach roboczych kombajnów i ładowaczy. Dzięki zgodności z parametrami stosowanymi przez producentów takich jak Case, Ford i Steyr, produkt ten stanowi niezawodną alternatywę dla części oryginalnych (OE), często oferując lepszy stosunek jakości do ceny.

Warto podkreślić, że produkt ten jest dedykowany do kategorii przegubów kulowych wygiętych z gwintem wewnętrznym metrycznym. Jego konstrukcja pozwala na płynną pracę zawieszenia i układu kierowniczego, redukując drgania przenoszone na kierownicę lub kabino operatora. Regularna kontrola stanu technicznego przegubów, w tym luzów na kulce oraz korozji gwintów, jest kluczowa dla utrzymania maszyny w pełnej sprawności technicznej.

Wskazówki dotyczące weryfikacji przed zakupem

Przed sfinalizowaniem zamówienia zaleca się dokładne porównanie numeru katalogowego 132666A1 z dokumentacją serwisową posiadanej maszyny. Należy również zmierzyć istniejący przegub, zwracając szczególną uwagę na długość całkowitą (240 mm) oraz średnice stożka (23,4/26,4 mm). Każda rozbieżność w tych wymiarach może uniemożliwić prawidłowy montaż lub wpłynąć na geometrię układu kierowniczego. Jeśli parametry te są zgodne, przegub Kramp SHP135KR stanowi optymalny wybór zapewniający bezpieczeństwo i trwałość eksploatacji.
