Przegub kulowy stożek-23,4/26,5-1:10, M24x1,5L L-085,

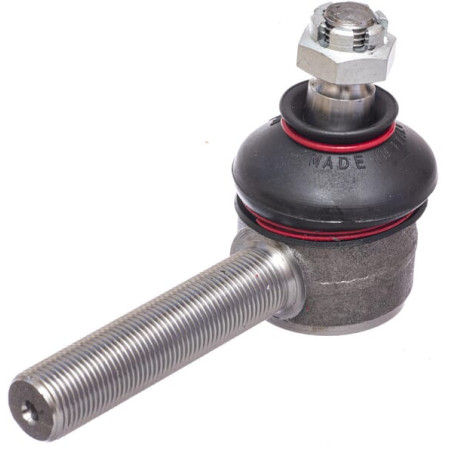

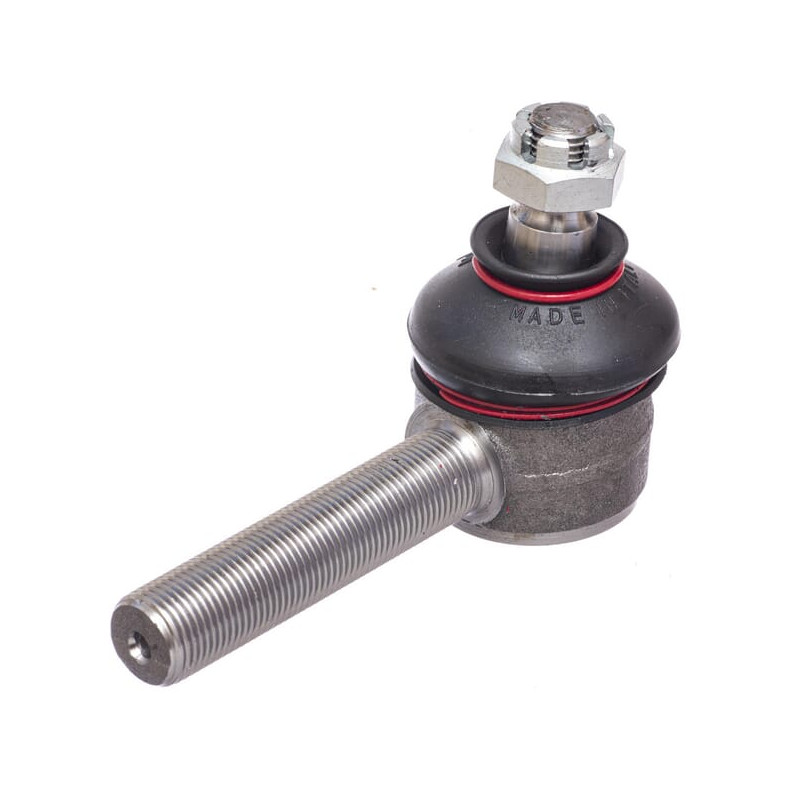

Przegub kulowy Kramp – precyzyjna końcówka drążka kierowniczego

Prezentowany produkt to wysokiej jakości przegub kulowy marki Kramp, zaprojektowany z myślą o zapewnieniu stabilności i precyzji układu kierowniczego w maszynach rolniczych oraz pojazdach użytkowych. Jest to element kluczowy dla bezpieczeństwa jazdy, odpowiadający za przenoszenie sił sterowania na koła. Produkt wyróżnia się solidnym wykonaniem oraz precyzyjnie dobranymi parametrami geometrycznymi, co gwarantuje długotrwałą eksploatację nawet w trudnych warunkach pracy.

Kluczową cechą tego przegubu jest jego specyficzna konfiguracja gwintów. Strona drążka wyposażona jest w gwint metryczny lewy M24x1,5, natomiast strona końcowa (koło) posiada gwint metryczny prawy M20x1,5. Takie rozmieszczenie i kierunki gwintów są typowe dla wielu zastosowań w mechanice pojazdowej, gdzie wymagana jest asymetria montażowa lub specyficzna kinematyka zawieszenia. Długość robocza elementu wynosi 85 mm, co pozwala na elastyczne dopasowanie w przestrzeni montażowej.

Specyfikacja techniczna i wymiary montażowe

Przy doborze zamiennika lub nowego elementu kluczowe jest dopasowanie wymiarów stożka oraz gwintów. Poniższe parametry techniczne są niezmienne i stanowią podstawę do identyfikacji kompatybilności produktu z danym pojazdem lub maszyną:

• Długość robocza (A): 85 mm
• Szerokość główki (B): 62 mm
• Średnica gwintu strona drążka (C): M24
• Minimalna średnica osadzenia (D1): 23,4 mm
• Maksymalna średnica osadzenia (D2): 26,4 mm
• Długość stożka (E): 29,5 mm
• Średnica gwintu strona końcowa/koło (F): M20

Istotnym aspektem jest również skok gwintu, który w obu przypadkach wynosi 1,50 mm. Przegub nie jest zakrzywiony, co oznacza prostą linię działania siły, charakterystyczną dla standardowych zastosowań w układach kierowniczych. Stożek o wymiarach osadzenia od 23,4 mm do 26,4 mm zapewnia pewne mocowanie w zwrotnicy lub ramieniu kierowniczym.

Zastosowanie i kompatybilność

Przegub kulowy Kramp o numerze referencyjnym dostawcy SHP704KR oraz numerze katalogowym Kramp 01253095995S znajduje zastosowanie w szerokiej gamie pojazdów. Ze względu na specyficzne wymiary stożka oraz nietypową kombinację gwintów (M24 lewy / M20 prawy), element ten jest często stosowany w:

• Ciągnikach rolniczych starszej i nowszej generacji,
• Maszynach samojezdnych wymagających precyzyjnego układu kierowniczego,
• Pojazdach użytkowych, gdzie stosowane są niestandardowe rozwiązania w zawieszeniu przednim.

Przed zakupem zaleca się dokładne zmierzenie starego elementu, szczególnie średnicy stożka oraz skoku gwintu, aby upewnić się, że nowy przegub będzie idealnie pasował do istniejącego układu. Produkt dostarczany jest jako pojedyncza sztuka, gotowa do montażu.
