Przegub kulowy stożek-27,0/30,5-1:10, L-360, M24x1,5R WL - 601222 KR Manitou

Profesjonalny przegub kulowy Kramp do układów kierowniczych

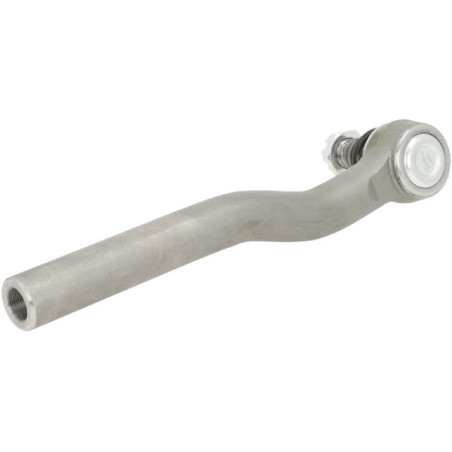

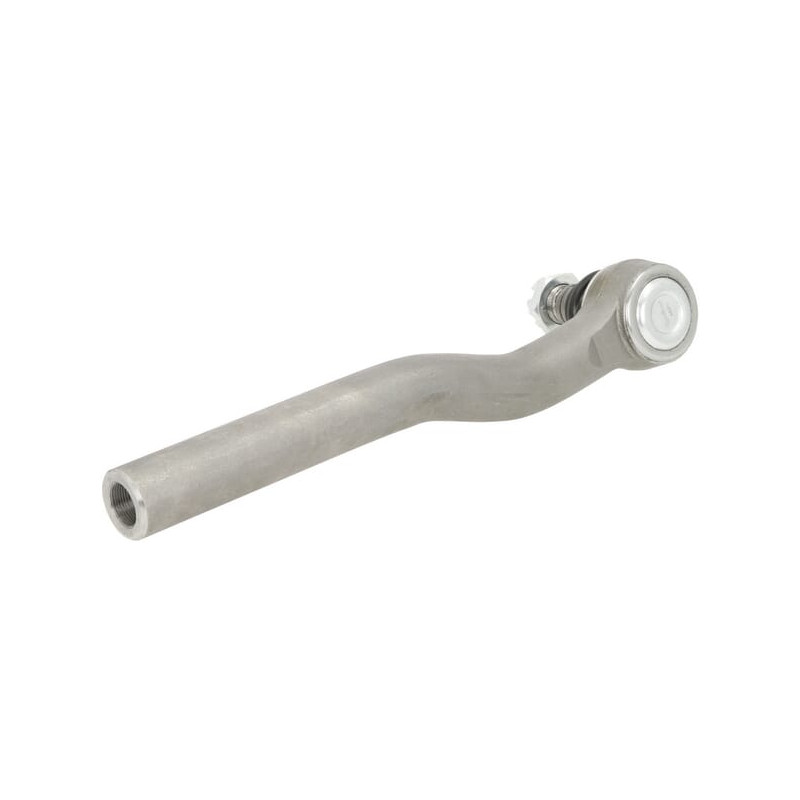

Prezentowany produkt to wysokiej jakości końcówka drążka kierowniczego marki Kramp, oznaczona numerem katalogowym 601222 oraz referencją dostawcy SHP648KR. Jest to element kluczowy dla precyzyjnego prowadzenia pojazdów rolniczych i maszyn specjalistycznych, takich jak ładowacze teleskopowe Manitou. Konstrukcja typu "długa" z gwintem wewnętrznym zapewnia stabilność połączenia oraz łatwą regulację geometrii układu kierowniczego.

Przegub został zaprojektowany z myślą o intensywnym użytkowaniu w trudnych warunkach terenowych. Wytrzymała budowa i precyzyjne wykonanie gwintów metrycznych gwarantują długą żywotność elementu oraz bezpieczeństwo operatora. Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniej końcówki drążka wymaga ścisłego dopasowania wymiarów do istniejącego układu. Poniżej przedstawiono szczegółowe dane techniczne produktu, które należy zweryfikować przed zakupem:

• Długość robocza (A): 360 mm
• Średnica zewnętrzna drążka (B): 38 mm
• Średnica osadzenia stożka: od 27 mm (min.) do 30,2 mm (max.)
• Długość stożka (E): 32 mm
• Szerokość główki: 40 mm
• Kształt: Element zakrzywiony

Specyfikacja gwintów i połączeń

Element charakteryzuje się symetryczną konstrukcją gwintów po obu stronach, co upraszcza montaż i zapewnia równomierne rozłożenie sił w układzie kierowniczym. Oba gwinty są prawoskrętne i metryczne.

• Strona drążka (C):
  • Średnica gwintu: M24
  • Skok gwintu: 1,50 mm
  • Długość gwintu: 75 mm
  • Kierunek: Prawy
• Strona końcowa (koło):
  • Średnica gwintu: M24
  • Skok gwintu: 1,50 mm
  • Długość gwintu: 26,6 mm
  • Kierunek: Prawy

Zastosowanie i kompatybilność

Przegub kulowy o numerze 601222 jest dedykowany do maszyn marki Manitou. Dzięki specyficznemu stożkowi o zakresie średnic 27,0–30,2 mm oraz długości roboczej 360 mm, element ten idealnie sprawdza się w układach kierowniczych ładowaczy teleskopowych i innych maszyn budowlano-rolniczych tego producenta. Zakrzywiona konstrukcja drążka pozwala na optymalne poprowadzenie linki lub drążka w ograniczonej przestrzeni podwozia.

Przed zamówieniem zaleca się zmierzenie starego elementu, szczególnie w zakresie średnicy osadzenia stożka oraz długości roboczej, aby upewnić się, że nowy przegub będzie pasował do istniejących uchwytów i sworzni w pojeździe.
