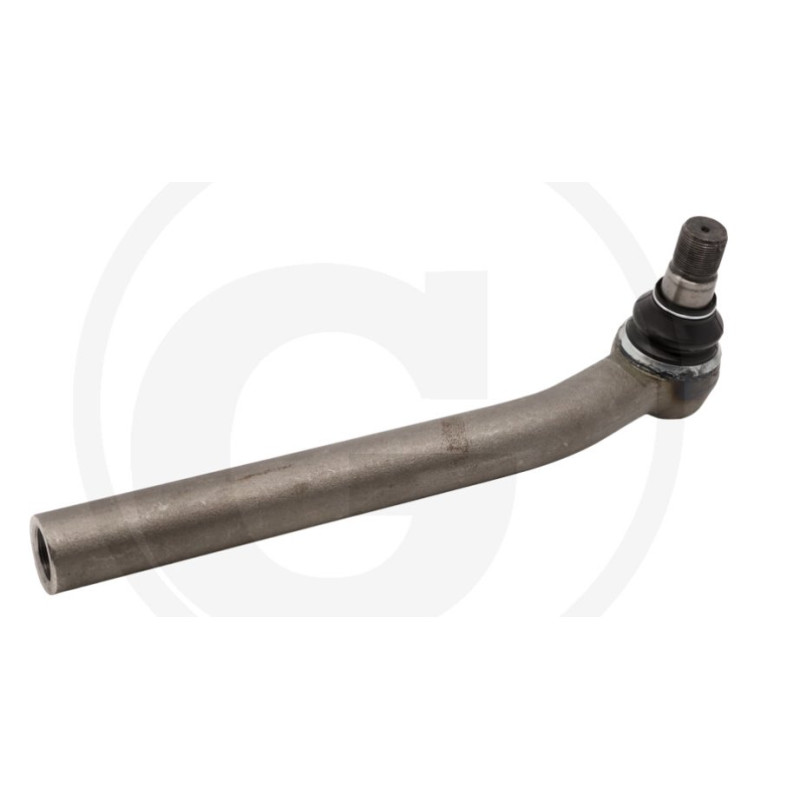

Przegub kulowy stożek-32,5/36,2-1:10, L-308m M28x1,5R WP

Profesjonalny przegub kulowy do układów kierowniczych maszyn rolniczych

Prezentowany przegub kulowy to kluczowy element układu kierowniczego, zaprojektowany z myślą o trwałości i precyzyjnym prowadzeniu kół w ciężkich warunkach pracy. Produkt oznaczony numerem katalogowym dostawcy SHP423KR oraz referencją sklepu 128423KR charakteryzuje się solidną konstrukcją, która zapewnia bezpieczne i stabilne sterowanie maszynami rolniczymi oraz pojazdami użytkowymi.

Jest to końcówka drążka kierowniczego z gwintem wewnętrznym po stronie drążka, co ułatwia montaż i regulację geometrii układu. Długa wersja przegubu o długości roboczej 308 mm pozwala na dopasowanie do szerokiej gamy pojazdów, gdzie standardowe, krótsze elementy nie znajdują zastosowania. Prosta, niezakrzywiona budowa gwarantuje bezpośrednie przenoszenie sił skrętu bez zbędnych naprężeń bocznych.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniego przegubu wymaga ścisłego dopasowania wymiarów do istniejącego układu. Poniższe dane techniczne są kluczowe dla prawidłowej identyfikacji produktu:

• Długość robocza (A): 308 mm – zapewnia odpowiedni zasięg w układzie kierowniczym.
• Średnica zewnętrzna drążka (B): 40 mm – standardowy wymiar zapewniający sztywność konstrukcji.
• Średnica osadzenia stożka: od 32,5 mm (min.) do 36,2 mm (max.) – uniwersalny zakres pasujący do popularnych zwrotnic.
• Długość stożka (E): 48 mm – precyzyjne dopasowanie do gniazda zwrotnicy.
• Szerokość główki: 45 mm.

Specyfikacja gwintów i połączeń

Przegub wyposażony jest w dwa różne typy gwintów metrycznych, dostosowanych do specyfiki połączeń po stronie drążka oraz koła. Oba gwinty są prawoskrętne, co jest standardem w większości zastosowań mechanicznych.

• Strona drążka (wejście): Gwint wewnętrzny M28 x 1,5 mm. Długość tego gwintu wynosi 85 mm, co pozwala na głębokie i pewne wkręcenie drążka kierowniczego oraz swobodną regulację luzów.
• Strona końcowa (koło/zwrotnica): Gwint zewnętrzny M27 x 1,5 mm. Długość gwintu po tej stronie to 32 mm, co jest wystarczające do bezpiecznego zamocowania nakrętki kontrującej.

Skok gwintu w obu przypadkach wynosi 1,50 mm, co zapewnia drobny podział i precyzję regulacji ustawienia kół. Brak zakrzywienia elementu (prosty przegub) upraszcza proces montażu i eliminuje ryzyko błędnego ustawienia kąta pracy przegubu.

Zastosowanie i kompatybilność

Przegub kulowy o symbolu SHP423KR znajduje zastosowanie w naprawach i regeneracji układów kierowniczych ciągników rolniczych, przyczep oraz maszyn specjalistycznych. Dzięki dużemu zakresowi średnic osadzenia stożka (32,5–36,2 mm) oraz standardowym gwintom metrycznym, produkt ten jest kompatybilny z wieloma popularnymi modelami pojazdów użytkowych.

Przed zakupem zaleca się dokładne zmierzenie starego elementu, w szczególności długości roboczej oraz średnic gwintów, aby upewnić się, że nowy przegub będzie idealnie pasował do istniejącej instalacji. Wysoka jakość wykonania i precyzja wymiarowa przekładają się na długą żywotność elementu oraz bezpieczeństwo użytkowania maszyny.
