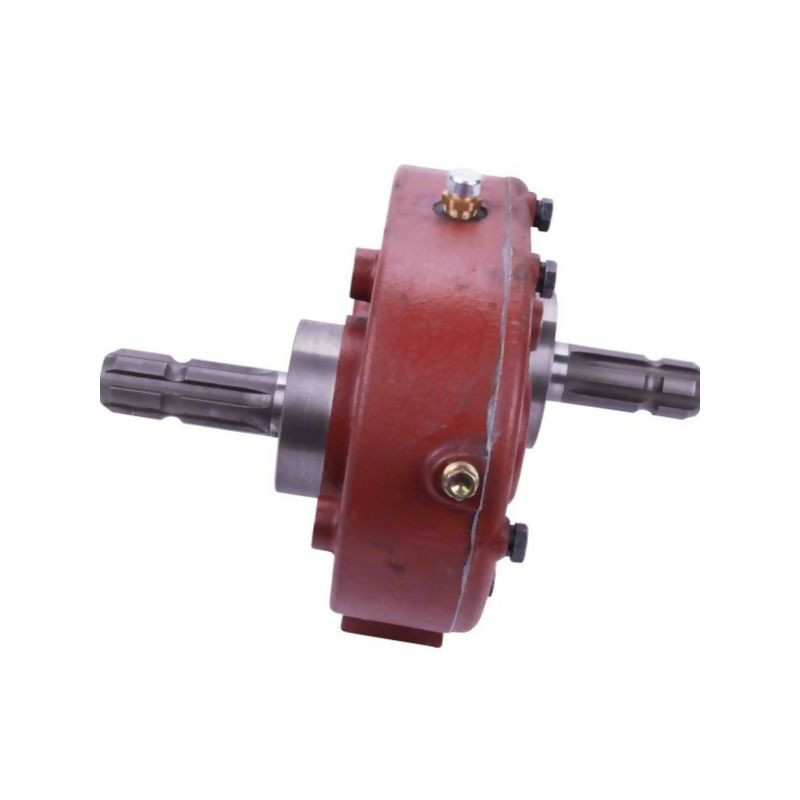

Przedstawiamy wysokiej klasy przekładnię nawrotną marki Comer, oznaczoną symbolem A-3A oraz numerem katalogowym 9.602.014G (dostawca: 12322688). Jest to kluczowy element napędu przeznaczony do zastosowań w technice rolniczej, budowlanej oraz leśnej, gdzie wymagana jest niezawodna zmiana kierunku obrotów oraz precyzyjne przenoszenie mocy. Konstrukcja ta umożliwia pracę zarówno do przodu, jak i do tyłu, co czyni ją idealnym rozwiązaniem do napędów mieszadeł oraz innych mechanizmów roboczych wymagających elastyczności sterowania.
Sercem urządzenia jest precyzyjnie wykonany układ zębaty o przełożeniu 2,92:1. Przekładnia została zaprojektowana do współpracy z wałkami o prędkości znamionowej 540 obr/min. W takiej konfiguracji uzyskujemy następujące parametry pracy:
Dodatkowo, w specyfikacji technicznej uwzględniono zakresy obrotowe dla innych konfiguracji pracy, gdzie przy 540 obr/min na wejściu możliwe są wyjścia na poziomie n1=220 oraz n2=625 obr/min, co świadczy o uniwersalności konstrukcji w ramach serii A-3. Maksymalne dopuszczalne ograniczenie prędkości wynosi 3000 obr/min, co zapewnia bezpieczny margines pracy przy dynamicznych zmianach obciążenia.
Obudowa przekładni wykonana jest z wytrzymałego żeliwa szarego, co gwarantuje sztywność konstrukcji oraz skuteczne tłumienie drgań podczas pracy pod obciążeniem. Wnętrze mechanizmu pracuje na zębach hartowanych, które charakteryzują się wysoką odpornością na zużycie ścierne i punktowe. Rozstaw osi wynoszący 79 mm pozwala na łatwą integrację z istniejącymi układami napędowymi maszyn rolniczych i przemysłowych.
Aby zapewnić długą żywotność przekładni Comer A-3A, kluczowe jest prawidłowe smarowanie. Urządzenie wymaga zastosowania oleju przekładniowego o lepkości SAE90 EP. Pojemność skrzyni olejowej wynosi około 0,6 litra. Należy pamiętać, że produkt dostarczany jest bez oleju – napełnienie musi nastąpić przed pierwszym uruchomieniem.
Zalecany harmonogram konserwacji jest następujący:
Ważnym elementem konstrukcyjnym jest ramię reakcyjne. Należy je traktować jako kluczowe zabezpieczenie przed przekręceniem się obudowy pod wpływem momentu obrotowego. Prawidłowe zamocowanie ramienia jest warunkiem bezpiecznej i stabilnej pracy całego układu napędowego. Przekładnia ta, identyfikowana również przez numery porównawcze 602.014 oraz 9.602.014, stanowi niezawodny zamiennik dla eksploatowanych wcześniej podzespołów w maszynach wymagających napędu nawrotnego.
