Przekładnia Comer L-25A 1:1,9, Ø25 mm / Ø25 mm – 9.124.004

Przekładnia kątowa Comer L-25A 1:1,9 – specyfikacja i zastosowanie

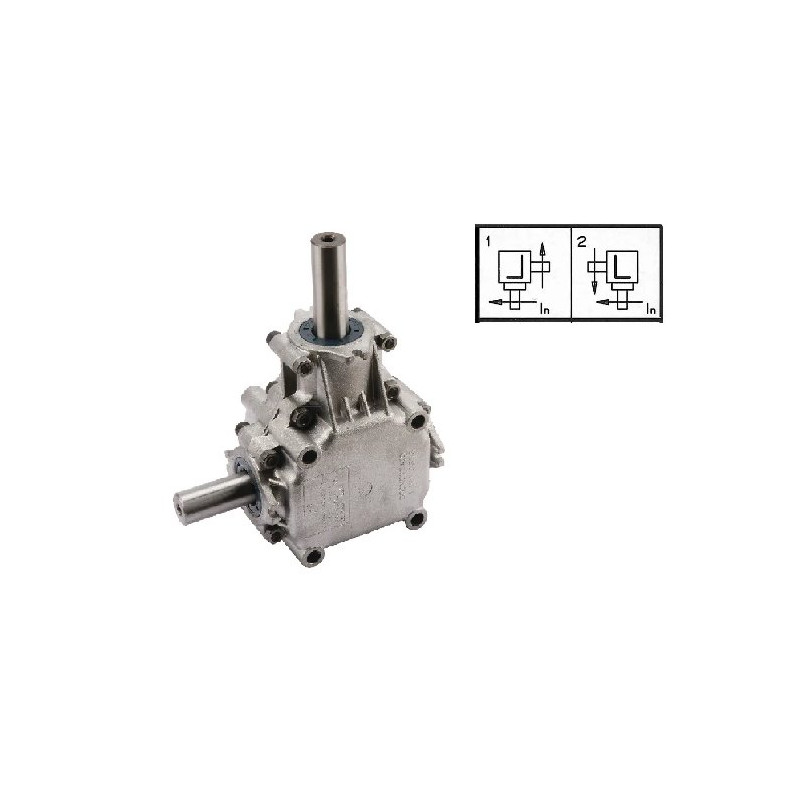

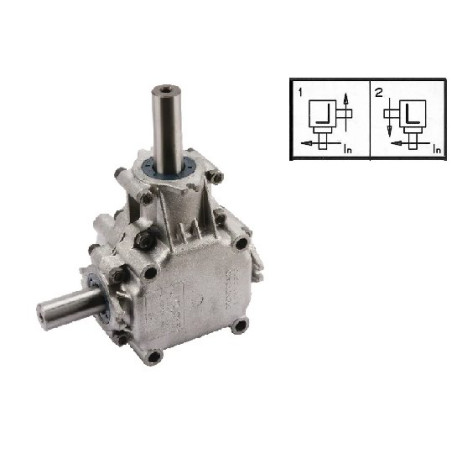

Prezentowana przekładnia marki Comer, oznaczona numerem katalogowym 9.124.004 (odpowiednik numeru porównawczego 124.004), to profesjonalny element napędowy z serii L-25A. Została zaprojektowana do pracy w wymagających warunkach, zapewniając niezawodne przenoszenie momentu obrotowego w maszynach rolniczych i ogrodniczych. Kluczową cechą tego modelu jest przełożenie 1:1,9 oraz identyczna średnica wałów wejściowego i wyjściowego wynosząca 25 mm.

Konstrukcja opiera się na wytrzymałej obudowie z odlewu aluminiowego, co zapewnia odpowiednią sztywność przy jednoczesnej redukcji masy zespołu napędowego. Wewnątrz obudowy pracują koła stożkowe o uzębieniu prostym, które zostały poddane procesowi hartowania. Taka obróbka termiczna znacząco zwiększa odporność zębów na zużycie ścierne i obciążenia dynamiczne, wydłużając żywotność przekładni nawet przy intensywnym użytkowaniu.

Parametry techniczne i wydajność

Przekładnia Comer L-25A jest dostosowana do współpracy z wałkami kardana obracającymi się z prędkością 540 obr/min. Przy tej prędkości wejściowej (n1), wałek wyjściowy osiąga prędkość 284 obr/min (n2), co wynika z zastosowanego przełożenia 1,9:1. Maksymalna dopuszczalna granica liczby obrotów dla tego urządzenia wynosi 3000 obr/min.

W zakresie mocy, przekładnia obsługuje napędy o maksymalnej mocy 9,5 KM (7 kW) przy prędkości 540 obr/min. Moment obrotowy generowany przy tej prędkości wynosi odpowiednio 123 Nm po stronie wejściowej i 227 Nm po stronie wyjściowej. Rozstaw otworów mocujących wynosi 90 mm, co jest standardem dla wielu typów maszyn w tej klasie.

• Producent: Comer
• Numer katalogowy: 9.124.004
• Numer porównawczy: 124.004
• Typ: L-25A
• Przełożenie: 1:1,9
• Średnica wału wejściowego: 25 mm
• Średnica wału wyjściowego: 25 mm
• Rozstaw otworów mocujących: 90 mm
• Maksymalna moc: 9,5 KM / 7 kW (przy 540 obr/min)
• Moment obrotowy (przy 540 obr/min): n1 = 123 Nm, n2 = 227 Nm
• Prędkość obrotowa: n1 = 540 obr/min, n2 = 284 obr/min
• Maksymalna liczba obrotów: 3000 obr/min
• Materiał obudowy: Odlew aluminiowy
• Rodzaj kół zębatych: Stożkowe, uzębienie proste, hartowane

Zastosowanie i konserwacja

Przekładnia ta znajduje szerokie zastosowanie w sprzęcie ogrodniczym oraz rolniczym. Jest idealnym rozwiązaniem do napędu zamiatarek, mulczerów oraz innych urządzeń wymagających zmiany kierunku przenoszenia mocy pod kątem prostym przy jednoczesnej zmianie prędkości obrotowej. Dzięki kompaktowej budowie i standardowemu rozstawowi otworów (90 mm), łatwo integruje się z istniejącymi konstrukcjami maszyn.

Aby zapewnić długotrwałą i bezawaryjną pracę, konieczne jest regularne smarowanie mechanizmu. Przekładnia jest dostarczana bez oleju, dlatego przed pierwszym uruchomieniem należy ją napełnić. Zalecana ilość oleju to około 0,35 litra. Producent rekomenduje stosowanie oleju przekładniowego o specyfikacji SAE90 EP.

Schemat konserwacji jest jasno określony: pierwszą wymianę oleju należy przeprowadzić po początkowych 50 godzinach pracy (okres docierania). Kolejne wymiany powinny odbywać się co 500–800 godzin pracy lub przynajmniej raz w roku, w zależności od tego, który warunek zostanie spełniony wcześniej. Przestrzeganie tych zaleceń jest kluczowe dla utrzymania właściwych parametrów smarnych i chłodzenia pracujących kół zębatych.
