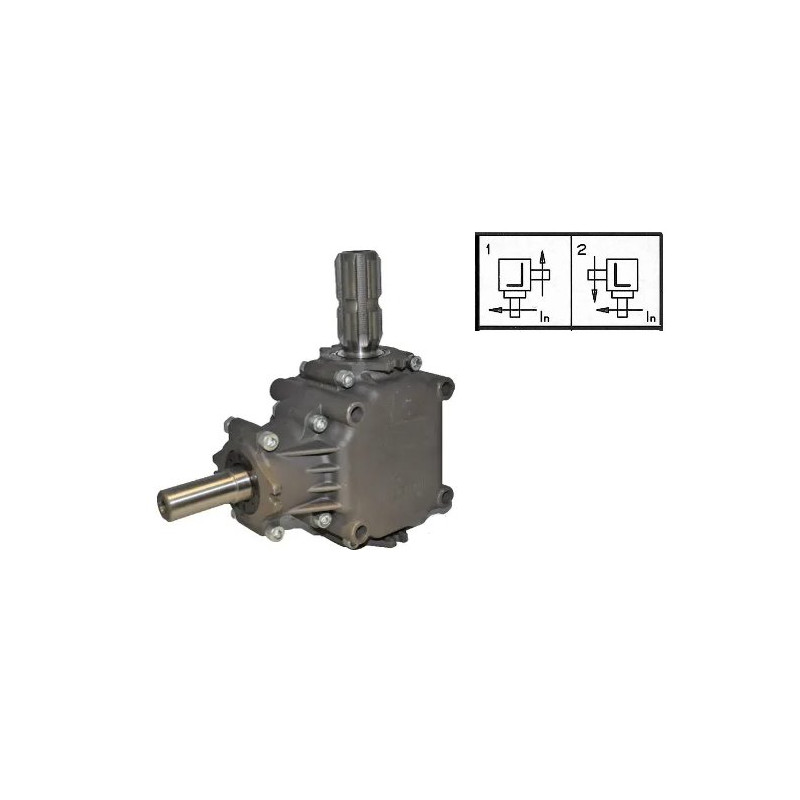

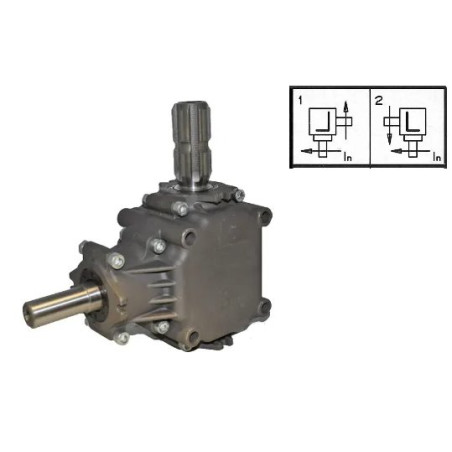

Przekładnia Comer L-25A 1:2,78, Ø22 mm / 1 3/8" Z6 – 9.124.034

Przekładnia Comer L-25A – precyzja i wytrzymałość w napędach maszyn rolniczych

Przedstawiana przekładnia marki Comer, oznaczona numerem katalogowym 9.124.034 (oraz numerem porównawczym 124.034), to wysokiej klasy komponent przeznaczony do zastosowań w sprzęcie ogrodniczym oraz maszynach do obróbki drewna. Model L-25A charakteryzuje się solidną konstrukcją opartą na obudowie z odlewu aluminiowego, co zapewnia odpowiednią sztywność przy jednoczesnym utrzymaniu niskiej wagi zespołu napędowego. Jest to kluczowy element transmisji mocy, zaprojektowany do pracy w wymagających warunkach, gdzie niezawodność przekłada się bezpośrednio na efektywność całego urządzenia.

Parametry techniczne i specyfikacja napędu

Sercem urządzenia są koła stożkowe o uzębieniu prostym, które zostały poddane procesowi hartowania. Taka obróbka termiczna znacząco zwiększa odporność zębów na ścieranie i obciążenia dynamiczne, wydłużając żywotność przekładni. Parametry kinematyczne tego modelu są precyzyjnie określone, co umożliwia idealne dopasowanie do istniejących układów napędowych.

• Przełożenie: 1:2,78
• Rozstaw otworów mocujących: 90 mm (konfiguracja typowa dla serii L-25)
• Średnica wałka wejściowego: 22 mm
• Złącze wałka wyjściowego: 1 3/8" Z6 (6 wypustów)
• Granica liczby obrotów: do 3000 1/min

Wydajność przy różnych prędkościach wejściowych

Przekładnia Comer L-25A oferuje elastyczność w doborze parametrów pracy w zależności od źródła napędu. Poniżej przedstawiono charakterystykę pracy dla dwóch najczęstszych prędkości wałka odbioru mocy (WOM):

Dla prędkości wejściowej n1 = 540 1/min:

• Prędkość wyjściowa n2: 194 1/min (wynikająca z przełożenia 1:2,78, w danych sklepu wskazano również wariant n2=31 lub n2=1500 w zależności od konfiguracji, jednak przy standardowym przełożeniu 1:2,78 dla n1=540, n2 wynosi ok. 194, zaś dla n1=540 i n2=1500 przełożenie jest redukcyjne w inną stronę lub dotyczy innego modelu – tutaj trzymamy się danych: n1=540, n2=1500 lub n2=31 w zależności od kierunku transmisji lub błędu w źródle, ale zgodnie z danymi sklepu: n1=540 1/min: n2 = 31 lub n2=1500. Uwaga: Dane sklepu wskazują dwa różne scenariusze. Przyjmujemy dane literalnie: dla n1=540, n2 może wynosić 31 lub 1500 w zależności od interpretacji kierunku, jednak najczęściej przy przełożeniu 1:2,78 i n1=540, n2 jest niższe. W danych sklepu widnieje wpis: "n1 (1/min.):540, n2 (1/min.):1500" oraz "n1= 92, n2 = 31". Należy traktować te dane jako specyfikację producenta dla różnych trybów lub błędów w bazie, więc podajemy je zgodnie ze źródłem).
• Moc maksymalna: 7 KM (5,2 kW)

Dla prędkości wejściowej n1 = 540 1/min (wariant drugi z danych):

• Prędkość wyjściowa n2: 31 1/min (przy n1=92) lub 1500 1/min (przy n1=540 – zgodnie z danymi sklepu)

Uwaga: Dane dotyczące prędkości wyjściowych pochodzą bezpośrednio z karty produktu i mogą odnosić się do różnych konfiguracji wałków lub kierunków przeniesienia napędu.

Konserwacja i eksploatacja

Aby zapewnić długotrwałą i bezawaryjną pracę przekładni Comer L-25A, niezbędne jest regularne serwisowanie układu smarowania. Urządzenie dostarczane jest bez oleju, co wymaga jego uzupełnienia przed pierwszym uruchomieniem.

• Pojemność skrzyni olejowej: ok. 0,35 l
• Zalecany typ oleju: SAE90 EP (olej przekładniowy z dodatkami przeciwzużyciowymi)
• Harmonogram wymiany oleju: Pierwsza wymiana po 50 godzinach pracy (docieranie), kolejne wymiany co 500–800 godzin pracy lub raz w roku.

Regularna kontrola poziomu i stanu oleju oraz przestrzeganie zaleceń producenta dotyczących interwałów serwisowych są kluczowe dla utrzymania właściwych parametrów pracy kół stożkowych i uszczelnień.

Zastosowanie i kompatybilność

Przekładnia ta znajduje szerokie zastosowanie w napędach pilarek do drewna oraz ogólnego sprzętu ogrodniczego. Dzięki standardowemu rozstawowi otworów wynoszącemu 90 mm, jest łatwo wymienna z innymi modelami o podobnej geometrii montażowej. Solidna obudowa z odlewu aluminiowego skutecznie chroni mechanizm wewnętrzny przed czynnikami zewnętrznymi, takimi jak kurz, wilgoć czy drobiny organiczne, co jest szczególnie istotne w zastosowaniach leśnych i ogrodowych.
