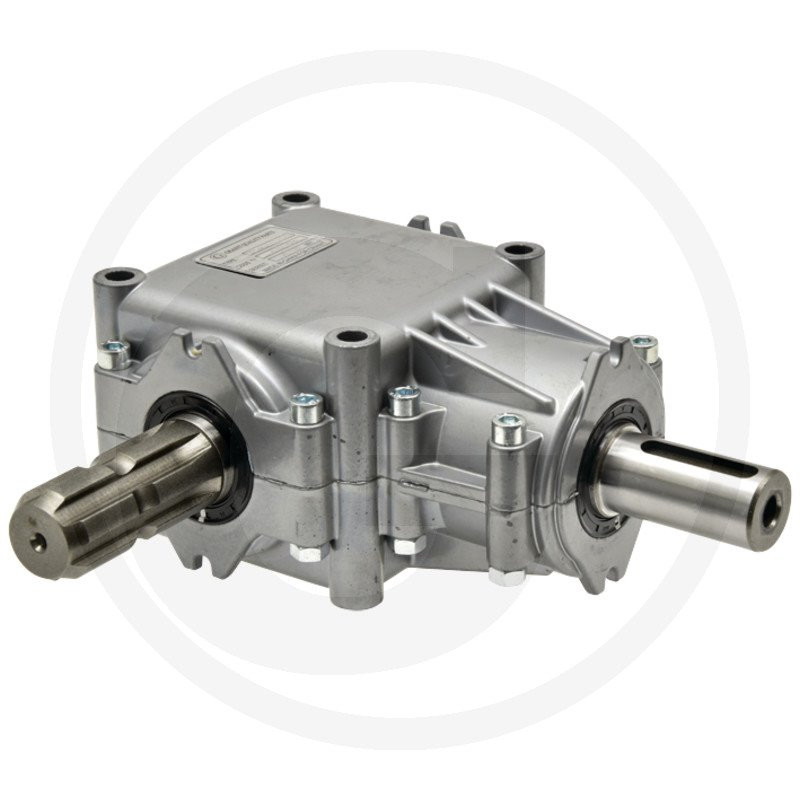

Przekładnia Comer L 1:2,91, Ø30 mm / 1 3/8" Z6 GR – 614397208

Przekładnia kątowa Comer L 1:2,91 – specyfikacja techniczna i zastosowanie

Prezentowana przekładnia kątowa marki Comer, oznaczona numerem katalogowym 614397208 i dystrybuowana przez GRANIT, to precyzyjny element układu napędowego przeznaczony do zastosowań w maszynach rolniczych. Kluczową cechą tego modelu jest przełożenie 1:2,91, co oznacza, że przy standardowym wejściu 540 obr/min na wyjściu uzyskujemy prędkość 1571 obr/min. Taka charakterystyka pracy sprawia, że urządzenie idealnie sprawdza się w aplikacjach wymagających zwiększenia prędkości obrotowej przy zachowaniu stabilności przenoszenia mocy.

Konstrukcja opiera się na wytrzymałej obudowie wykonanej z odlewu aluminium, co zapewnia optymalny stosunek wytrzymałości do wagi. Całość waży zaledwie około 6,79 kg (według danych sklepu) lub ok. 7,5 kg bez oleju, co ułatwia montaż w lżejszych agregatach. Wnętrze przekładni kryje koła stożkowe o uzębieniu prostym, które zostały poddane procesowi hartowania. Gwarantuje to wysoką odporność na zużycie ścierne oraz zdolność do przenoszenia znacznych obciążeń dynamicznych.

Parametry techniczne i wydajność

Urządzenie zostało zaprojektowane do współpracy z wałami kardana o standardzie rolniczym. Wejście napędu realizowane jest przez gniazdo o średnicy 30 mm z profilowaniem 1 3/8" Z6 (6 wypustów). Rozstaw otworów mocujących wynosi 108 mm, co jest typowym wymiarem dla przekładni z serii L-25, ułatwiającym integrację z istniejącymi ramami maszyn.

W zależności od prędkości wejściowej, przekładnia oferuje następujące parametry pracy:

• Dla 540 obr/min: Moc maksymalna wynosi 11 KM (8 kW). Moment obrotowy na wejściu (n1) to 141 Nm, a na wyjściu (n2) 44 Nm.
• Dla 1000 obr/min: Moc maksymalna wzrasta do 17 KM (12,5 kW). Moment obrotowy na wejściu (n1) wynosi 119 Nm, a na wyjściu (n2) 38 Nm.

Graniczna liczba obrotów dla tego modelu została ustalona na poziomie n = 3000 obr/min. Przekładnia standardowo dostarczana jest z konfiguracją biegu jałowego w prawo, jednak konstrukcja umożliwia jej przestawienie na bieg lewostronny, co zwiększa uniwersalność zastosowania w różnych typach maszyn.

Zastosowanie i konserwacja

Głównym obszarem zastosowania tej przekładni są rozdrabniacze oraz ogólne napędy rolnicze, w których mechanizm biegu jałowego musi efektywnie przechwytywać pracujące jeszcze masy (bezpośrednio po odłączeniu napędu głównego). Dzięki hartowanym kołom stożkowym i precyzyjnemu wykonaniu, element ten zapewnia płynną pracę nawet w trudnych warunkach eksploatacyjnych.

Aby zapewnić długotrwałą bezawaryjność, producent zaleca stosowanie oleju przekładniowego o specyfikacji SAE90 EP. Pojemność skrzyni wynosi około 0,5 litra. Należy pamiętać, że produkt dostarczany jest bez oleju – napełnienie musi nastąpić przed pierwszym uruchomieniem.

Harmonogram konserwacji jest kluczowy dla utrzymania sprawności technicznej:

• Pierwsza wymiana oleju powinna nastąpić po pierwszych 50 roboczogodzinach (okres docierania).
• Kolejne wymiany należy przeprowadzać w interwałach co 500–800 godzin pracy lub przynajmniej raz w roku sezonowym.

Przekładnia Comer L 1:2,91 to niezawodne rozwiązanie dla rolników i serwisantów szukających części zamiennych o potwierdzonej jakości i precyzyjnie określonych parametrach technicznych.
