Przekładnia Comer L-5A 1,9:1 – 9.104.008

Przekładnia Comer L-5A 1,9:1 – Specyfikacja i Zastosowanie

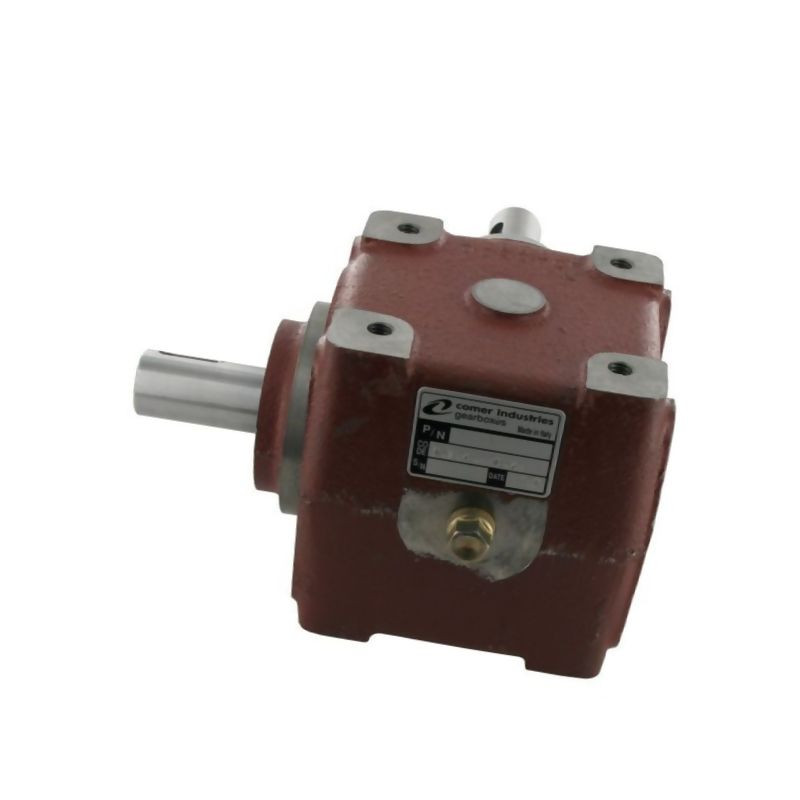

Przedstawiana przekładnia kątowa marki Comer, oznaczona symbolem handlowym L-5A oraz numerem katalogowym 9.104.008, to precyzyjny element napędowy przeznaczony do zastosowań w technice rolniczej i ogrodniczej. Produkt ten charakteryzuje się solidną konstrukcją opartą na obudowie z żeliwa szarego, co gwarantuje wysoką odporność na obciążenia mechaniczne oraz długotrwałą stabilność pracy w trudnych warunkach eksploatacyjnych.

Kluczowym parametrem tego modelu jest przełożenie wynoszące 1,9:1. Przy standardowej prędkości wejściowej wału napędowego równej 540 obr./min, przekładnia zapewnia na wyjściu prędkość obrotową n2 wynoszącą 284 obr./min (zgodnie z danymi technicznymi dla tego wariantu). Maksymalna przenoszona moc przy tej prędkości wejściowej to 7 kW, co odpowiada około 9,5 KM. Graniczna liczba obrotów, przy której urządzenie może pracować bezpiecznie, sięga 3000 obr./min.

Konstrukcja i Parametry Techniczne

Sercem przekładni są koła stożkowe o uzębieniu prostym, które zostały poddane procesowi hartowania. Taka obróbka termiczna znacznie zwiększa twardość powierzchni zębów, minimalizując ryzyko ich szybkiego zużycia lub uszkodzenia pod wpływem tarcia i dużych momentów obrotowych. Rozstaw otworów mocujących wynosi 80 mm, co jest standardem w wielu maszynach rolniczych i ułatwia montaż w istniejących układach napędowych.

Urządzenie wymaga odpowiedniego smarowania olejowego. Do prawidłowej pracy niezbędne jest zastosowanie oleju przekładniowego o specyfikacji SAE90 EP. Pojemność skrzyni biegów wynosi około 0,4 litra. Należy pamiętać, że produkt dostarczany jest bez oleju – napełnienie musi zostać wykonane przez użytkownika przed pierwszym uruchomieniem.

Zasady Konserwacji i Eksploatacji

Aby zapewnić długą żywotność przekładni Comer L-5A, kluczowe jest przestrzeganie zaleceń serwisowych dotyczących wymiany oleju. Pierwsza wymiana powinna nastąpić po początkowych 50 godzinach pracy (okres docierania się elementów). Kolejne wymiany należy przeprowadzać regularnie co 500 do 800 godzin pracy, w zależności od intensywności eksploatacji i warunków otoczenia.

• Producent: Comer
• Numer katalogowy: 9.104.008 (odpowiednik nr porównawczy 104.008)
• Przełożenie: 1,9:1
• Rozstaw otworów: 80 mm
• Materiał obudowy: Żeliwo szare
• Typ kół: Stożkowe, uzębienie proste, hartowane
• Prędkość wejściowa (n1): 540 obr./min
• Prędkość wyjściowa (n2): 284 obr./min
• Moc maksymalna: 7 kW (9,5 KM) przy 540 obr./min
• Pojemność oleju: ok. 0,4 l
• Zalecany olej: SAE90 EP
• Zastosowanie: Napędy ogólne w technice ogrodniczej i rolniczej

Dzięki precyzyjnemu wykonaniu i sprawdzonym rozwiązaniom konstrukcyjnym, przekładnia ta stanowi niezawodny komponent systemów napędowych w maszynach wymagających zmiany kierunku przenoszenia mocy oraz redukcji prędkości obrotowej.
