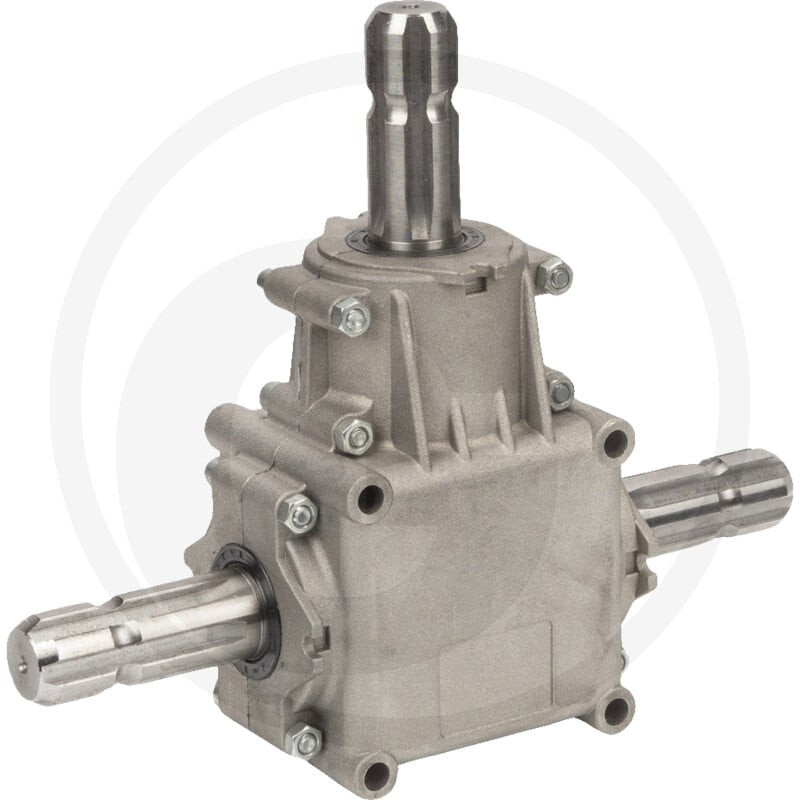

Przekładnia T 1,84:1, 3×1 3/8" Z6

Przekładnia kątowa T o przełożeniu 1,84:1 – specyfikacja techniczna

Prezentowana przekładnia typu T, oznaczona referencją 435G-12260075, to solidne rozwiązanie napędowe zaprojektowane do zastosowań w ogrodnictwie i technice rolniczej. Produkt dostępny w ofercie pod marką GRANIT charakteryzuje się precyzyjnym wykonaniem oraz trwałą konstrukcją, zapewniającą niezawodną pracę w warunkach zwiększonego obciążenia. Kluczowym parametrem urządzenia jest przełożenie wynoszące 1,84:1, co pozwala na efektywne dostosowanie prędkości obrotowej i momentu obrotowego do wymagań konkretnych maszyn.

Konstrukcja przekładni opiera się na obudowie wykonanej z odlewu aluminium, co zapewnia odpowiednią sztywność przy jednoczesnej redukcji masy własnej zespołu. Wnętrze obudowy kryje parę kół zębatych stożkowych o zazębieniu prostym. Elementy te zostały poddane procesowi nawęglania i hartowania, co znacząco zwiększa ich odporność na zużycie ścierne oraz wytrzymałość na zmęczenie materiałowe podczas długotrwałej eksploatacji.

Parametry pracy i wydajność napędu

Przekładnia została zaprojektowana do współpracy z wałami Cardana o standardzie 1 3/8" z 6 wypustami (Z6). Konfiguracja ta obejmuje trzy identyczne przyłącza, co umożliwia wszechstronne wykorzystanie w układach przeniesienia napędu. Maksymalna dopuszczalna prędkość obrotowa dla tego modelu wynosi 3000 obr./min, co daje szeroki margines bezpieczeństwa przy standardowych zastosowaniach rolniczych.

W zależności od prędkości wejściowej, przekładnia oferuje następujące parametry wyjściowe:

• Przy wałku wejściowym 540 obr./min: prędkość wyjściowa wynosi 293 obr./min (zgodnie z danymi technicznymi n2), a moment obrotowy kształtuje się na poziomie 151 Nm (n1) oraz 278 Nm (n2) w zależności od punktu pomiarowego.
• Przy wałku wejściowym 1000 obr./min: prędkość wyjściowa jest odpowiednio wyższa, a moment obrotowy wynosi 124 Nm (n1) oraz 228 Nm (n2).

Moc maksymalna przenoszona przez przekładnię to 12 KM (8,8 kW) przy 540 obr./min oraz 18 KM (13 kW) przy 1000 obr./min. Rozstaw otworów mocujących wynosi 108 mm, co jest kluczowym wymiarem przy doborze elementów montażowych i adaptacji do istniejących ram maszyn.

Konserwacja i eksploatacja

Aby zapewnić długą żywotność przekładni, konieczne jest stosowanie się do zaleceń serwisowych producenta. Urządzenie wymaga zastosowania oleju przekładniowego o specyfikacji SAE90 EP. Pojemność skrzyni olejowej wynosi około 0,5 litra. Należy pamiętać, że produkt dostarczany jest bez oleju – napełnienie musi zostać wykonane przed pierwszym uruchomieniem.

Harmonogram konserwacji obejmuje:

• Pierwszą wymianę oleju po pierwszych 50 godzinach pracy (okres docierania).
• Kolejne wymiany w interwale co 500–800 godzin pracy lub raz w roku, w zależności od intensywności eksploatacji.

Regularna kontrola poziomu i stanu oleju oraz dbałość o czystość zewnętrznej powierzchni obudowy aluminiowej wpłyną pozytywnie na chłodzenie i pracę mechanizmu. Przekładnia T 1,84:1 to komponent, który łączy w sobie cechy wytrzymałościowe niezbędne w profesjonalnej technice ogrodniczej z precyzją wykonania charakterystyczną dla części marki GRANIT.
