Przekładnia Comer T-290 (9.290.024) – Specyfikacja i zastosowanie

Przedstawiana przekładnia stożkowa marki Comer, oznaczona numerem katalogowym 9.290.024 (oraz numerami porównawczymi 290.024), to profesjonalne rozwiązanie dedykowane do napędów ogólnych w technice rolniczej i leśnej. Produkt charakteryzuje się wysoką wytrzymałością konstrukcyjną oraz precyzyjnym wykonaniem, co zapewnia niezawodną pracę w trudnych warunkach eksploatacyjnych. Jest to kluczowy element przeniesienia napędu w maszynach wymagających zmiany kierunku obrotów przy zachowaniu stałego przełożenia.

Konstrukcja i parametry techniczne

Sercem urządzenia są koła stożkowe o uzębieniu prostym, które zostały poddane procesowi hartowania. Taka obróbka termiczna znacząco zwiększa odporność zębów na zużycie ścierne oraz obciążenia dynamiczne, wydłużając żywotność całej przekładni. Obudowa wykonana jest z wysokiej jakości żeliwa szarego, co gwarantuje sztywność konstrukcji, skuteczne tłumienie drgań oraz ochronę mechanizmu wewnętrznego przed czynnikami zewnętrznymi.

Przekładnia posiada przełożenie 1:1, co oznacza, że prędkość obrotowa na wyjściu jest identyczna jak na wejściu. Jest to rozwiązanie idealne tam, gdzie konieczna jest zmiana kąta przenoszenia momentu obrotowego (zazwyczaj o 90 stopni w przypadku przekładni stożkowych), bez zmiany prędkości obrotowej wału.

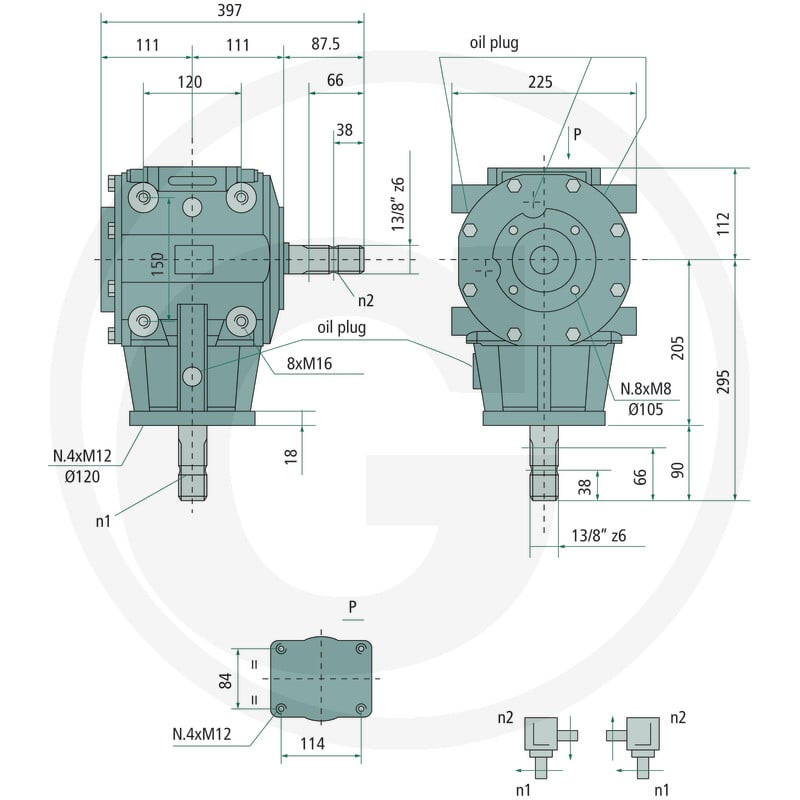

Dane techniczne i wymiary montażowe

Kluczowym aspektem przy doborze przekładni jest jej kompatybilność z istniejącymi zespołami napędowymi. Model T-290 wyróżnia się specyficznym rozstawem otworów montażowych, wynoszącym 120 x 150 mm. Przed zakupem należy dokładnie zweryfikować te wymiary z otworowaniem w maszynie docelowej.

• Producent: Comer
• Nr katalogowy: 9.290.024
• Nr porównawczy: 290.024
• Przełożenie: 1:1
• Rozstaw otworów: 120 x 150 mm
• Moc maksymalna: 90 KM / 66,2 kW
• Moment obrotowy: przy 540 1/min: n1= 1135 Nm, n2= 1135 Nm
• Prędkość obrotowa wejściowa (n1): 540 1/min
• Prędkość obrotowa wyjściowa (n2): 540 1/min
• Granica liczby obrotów: n = 3000 1/min
• Materiał obudowy: Żeliwo szare
• Typ uzębienia: Proste, hartowane koła stożkowe

Eksploatacja i konserwacja

Prawidłowa eksploatacja przekładni wymaga stosowania odpowiedniego środka smarnego. Urządzenie zostało zaprojektowane do pracy z olejem przekładniowym o specyfikacji SAE90 EP. Należy pamiętać, że produkt dostarczany jest bez oleju – napełnienie układu smarnego jest obowiązkiem użytkownika przed pierwszym uruchomieniem.

Pojemność układu olejowego wynosi około 2,3 litra. Regularna wymiana oleju jest kluczowa dla utrzymania sprawności technicznej i chłodzenia pracujących elementów. Zalecany harmonogram konserwacji wygląda następująco:

• Pierwsza wymiana oleju po pierwszych 50 godzinach pracy (okres docierania).
• Kolejne wymiany co 500–800 godzin pracy lub raz w roku, w zależności od tego, który warunek zostanie spełniony wcześniej.

Dzięki zastosowaniu hartowanych kół i solidnej obudowy z żeliwa, przekładnia Comer T-290 stanowi trwałe wsparcie dla maszyn rolniczych i leśnych, zapewniając efektywne przenoszenie mocy do 66,2 kW przy zachowaniu standardowych parametrów pracy wału odbioru mocy (540 obr/min).
