Przekładnia Comer T-304A 1:3 (9.304.010) – 9.304.010

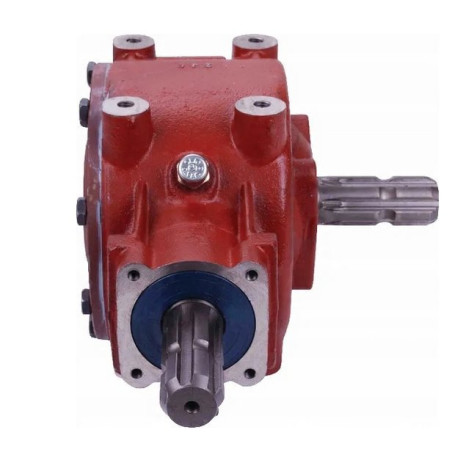

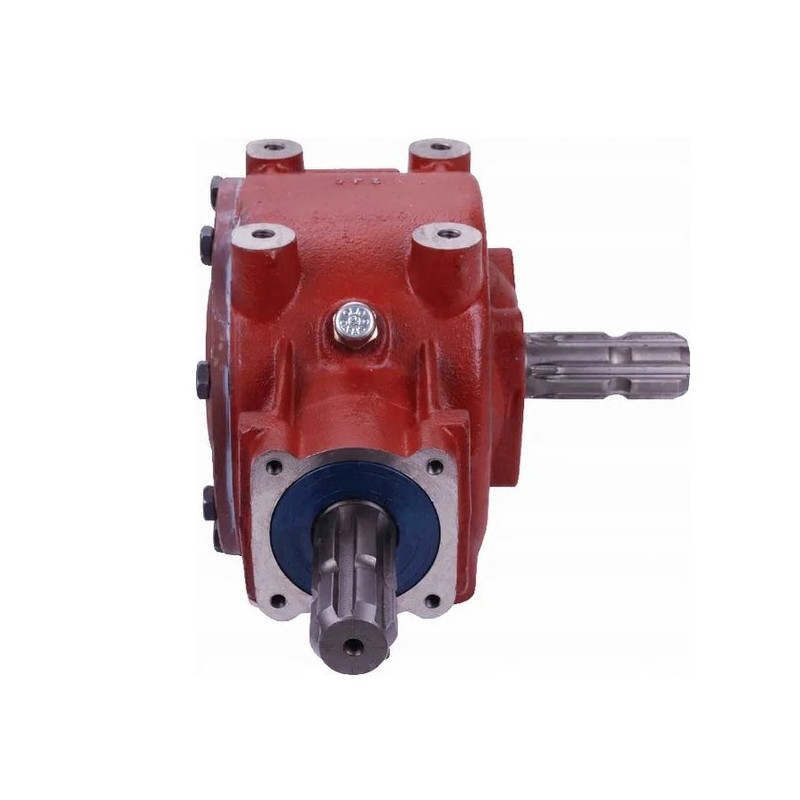

Przekładnia kątowa Comer T-304A – solidność i precyzja w napędach rolniczych

Przedstawiana przekładnia Comer T-304A, oznaczona numerem katalogowym 9.304.010 (oraz numerami porównawczymi 304.010), to profesjonalne rozwiązanie konstrukcyjne przeznaczone do zastosowań w technice rolniczej i leśnej. Produkt marki Comer, będącej uznanym producentem elementów przeniesienia napędu, charakteryzuje się wysoką wytrzymałością mechaniczną oraz precyzyjnym wykonaniem. Jest to kluczowy element w układach napędowych maszyn takich jak zamiatarki, kosiarki czy przetrząsarki, gdzie niezawodność pracy jest priorytetem.

Kluczowe parametry techniczne i konstrukcja

Sercem urządzenia jest układ kół zębatych o przełożeniu 1:3 (zapisywane również jako 3:1 w zależności od kierunku transmisji mocy, tutaj redukcyjny 1:3 oznacza zmniejszenie prędkości obrotowej przy zwiększeniu momentu obrotowego na wyjściu, lub odwrotnie w zależności od strony napędzanej – w specyfikacji podano n1=540 obr/min na wejściu i n2=180 obr/min na wyjściu, co potwierdza charakterystykę redukcyjną 3:1). Obudowa wykonana z wysokiej jakości żeliwa szarego GG25 zapewnia doskonałą sztywność oraz odporność na drgania i obciążenia dynamiczne występujące podczas pracy w trudnych warunkach polowych.

Koła stożkowe posiadają uzębienie proste, które zostało poddane procesowi hartowania. Taka obróbka termiczna znacząco zwiększa trwałość powierzchni czynnych zębów, minimalizując ryzyko szybkiego zużycia ściernego. Rozstaw otworów mocujących wynosi 84 x 114 mm, co jest standardem dla wielu popularnych modeli maszyn rolniczych.

Specyfikacja połączeń i wydajność

Przekładnia wyposażona jest w wały wejściowy i wyjściowy z rowkami wielowypustowymi, co gwarantuje pewne przeniesienie momentu obrotowego bez poślizgu. Parametry połączeń są następujące:

• Połączenie 1 (wejście/wyjście): Średnica zewnętrzna 1-3/8 cala, liczba rowków: 6.
• Połączenie 3 (wejście/wyjście): Średnica zewnętrzna 1-3/8 cala, liczba rowków: 6.

Urządzenie zostało zaprojektowane do pracy z maksymalną mocą na wyjściu wynoszącą 50 KM (36,8 kW). Maksymalny moment obrotowy na wyjściu to 21 daNm. Graniczna liczba obrotów, przy której przekładnia może pracować bezpiecznie, wynosi n = 3000 obr/min. Waga samej jednostki to 19 kg, co świadczy o solidnym wykonaniu elementów wewnętrznych i obudowy.

Eksploatacja i konserwacja oleju

Ważną informacją dla użytkownika jest fakt, że przekładnia dostarczana jest bez oleju. Przed pierwszym uruchomieniem konieczne jest uzupełnienie skrzyni przekładniowej odpowiednim środkiem smarnym. Zalecana ilość oleju to około 1,1 litra. Producent rekomenduje stosowanie oleju przekładniowego o klasie lepkości SAE 80W-90 (w opisie wspomniano również SAE90 EP, co jest zgodne z wymaganiami dla przekładni stożkowych pracujących pod dużym obciążeniem).

Prawidłowa konserwacja jest kluczowa dla długowieczności mechanizmu. Harmonogram wymiany oleju przedstawia się następująco:

• Pierwsza wymiana: Po pierwszych 50–70 godzinach pracy (okres docierania się elementów).
• Kolejne wymiany: Co 500–800 godzin pracy lub minimum raz w roku, niezależnie od przebiegu.

Zastosowanie i kompatybilność

Przekładnia Comer T-304A znajduje szerokie zastosowanie w napędach ogólnych techniki rolniczej i leśnej. Dzięki swojemu przełożeniu i wytrzymałości idealnie sprawdza się w:

• Zamiatarkach hydraulicznych i mechanicznych,
• Kosiarkach rotacyjnych i bębnowych,
• Przetrząsarkach do siana i słomy,
• Innych maszynach wymagających zmiany kąta przeniesienia napędu o 90 stopni oraz redukcji prędkości obrotowej.

Numer referencyjny dostawcy to 12436563. Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu po uzupełnieniu oleju. W przypadku wątpliwości dotyczących doboru mocy przy konkretnej prędkości obrotowej, zaleca się konsultację techniczną.
