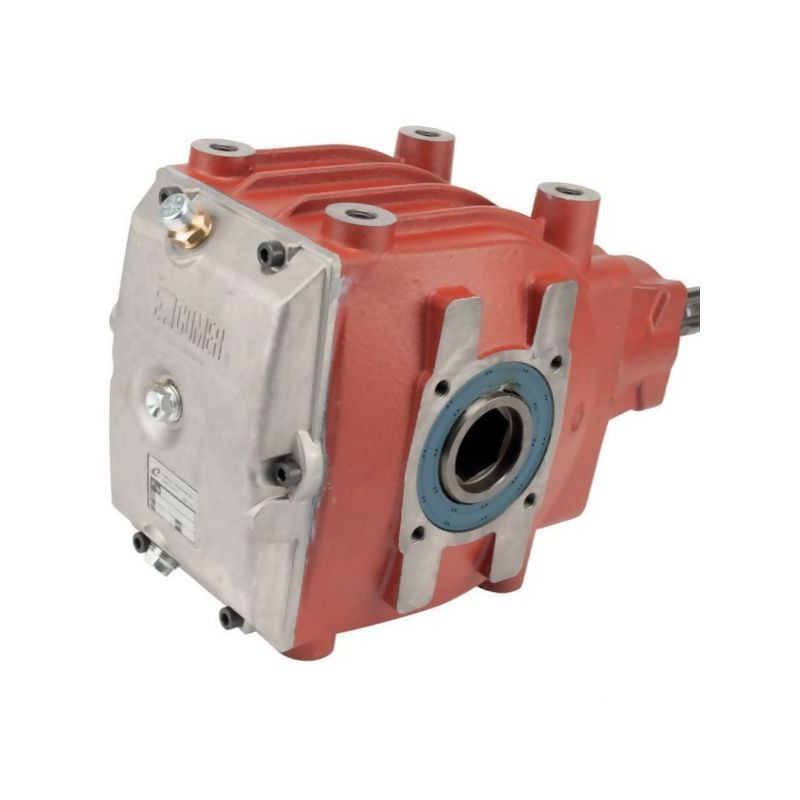

Przekładnia Comer TB-22C – niezawodny napęd do maszyn rolniczych i budowlanych
Prezentowana przekładnia kątowa marki Comer, oznaczona numerem katalogowym 9.262.016 (oraz numerami porównawczymi 262.016), to profesjonalne rozwiązanie dedykowane do zastosowań w technice rolniczej, budowlanej oraz leśnej. Model TB-22C charakteryzuje się solidną konstrukcją, zapewniającą efektywny transfer mocy w wymagających warunkach eksploatacyjnych. Jest to kluczowy element układów napędowych, gdzie wymagana jest zmiana kierunku przenoszenia momentu obrotowego przy zachowaniu wysokiej wytrzymałości.
Specyfikacja techniczna i parametry pracy
Urządzenie zostało zaprojektowane do współpracy z wałkami o prędkości obrotowej wejściowej n1 wynoszącej 540 obr/min. Przy takim ustawieniu, przekładnia oferuje przełożenie 5,12:1, co skutkuje prędkością wyjściową n2 na poziomie 105 obr/min. Maksymalna dopuszczalna moc dla tego modelu to 25 KM (18,4 kW). Konstrukcja pozwala na bezpieczną pracę przy granicznej liczbie obrotów sięgającej 3000 obr/min.
Kluczowe dane techniczne obejmują:
- Typ przekładni: TB-22C
- Numer katalogowy: 9.262.016
- Przełożenie: 5,12:1
- Moc maksymalna: 25 KM / 18,4 kW
- Prędkość wejściowa (n1): 540 obr/min
- Prędkość wyjściowa (n2): 105 obr/min
- Rozstaw otworów mocujących: 120 x 150 mm
- Średnica wałka wyjściowego: Ø41,4 mm (6-KT)
Budowa i trwałość komponentów
Obudowa przekładni wykonana jest z wysokiej jakości żeliwa szarego, co gwarantuje sztywność konstrukcji oraz odporność na wibracje i obciążenia dynamiczne występujące podczas pracy maszyn. Wnętrze mechanizmu zawiera koła stożkowe o uzębieniu prostym, które zostały poddane procesowi hartowania. Taka obróbka termiczna znacząco zwiększa odporność zębów na zużycie ścierne i przeciążenia, wydłużając żywotność całego zespołu napędowego.
Rozstaw otworów mocujących wynoszący 120 x 150 mm jest standardem w wielu popularnych maszynach rolniczych, co ułatwia montaż i wymianę starego podzespołu na nowy model Comer. Wałek wyjściowy o średnicy 41,4 mm z rowkiem wpustowym (6-KT) zapewnia stabilne połączenie z napędzanymi elementami roboczymi.
Zalecenia eksploatacyjne i konserwacja
Aby zapewnić długotrwałą i bezawaryjną pracę przekładni TB-22C, niezbędne jest przestrzeganie zaleceń dotyczących smarowania. Urządzenie wymaga zastosowania oleju przekładniowego o specyfikacji SAE90 EP. Pojemność skrzyni olejowej wynosi około 3,1 litra.
Ważna informacja: Przekładnia dostarczana jest bez oleju. Przed pierwszym uruchomieniem należy bezwzględnie uzupełnić poziom oleju do zalecanej wartości.
Schemat konserwacji jest następujący:
- Pierwsza wymiana oleju powinna nastąpić po początkowych 50 godzinach pracy (okres docierania).
- Kolejne wymiany należy przeprowadzać co 500–800 godzin pracy lub raz w roku, w zależności od intensywności eksploatacji.
Regularna kontrola stanu oleju oraz szczelności uszczelnień pozwoli uniknąć przegrzewania się mechanizmu i przedwczesnego zużycia kół zębatych. Przekładnia Comer TB-22C to inwestycja w niezawodność Twojego sprzętu, zapewniająca optymalne parametry pracy przy zachowaniu rygorystycznych norm wytrzymałościowych.
