Przekładnia Comer TL-310J ze sprzęgłem kierunkowym – specyfikacja i zastosowanie

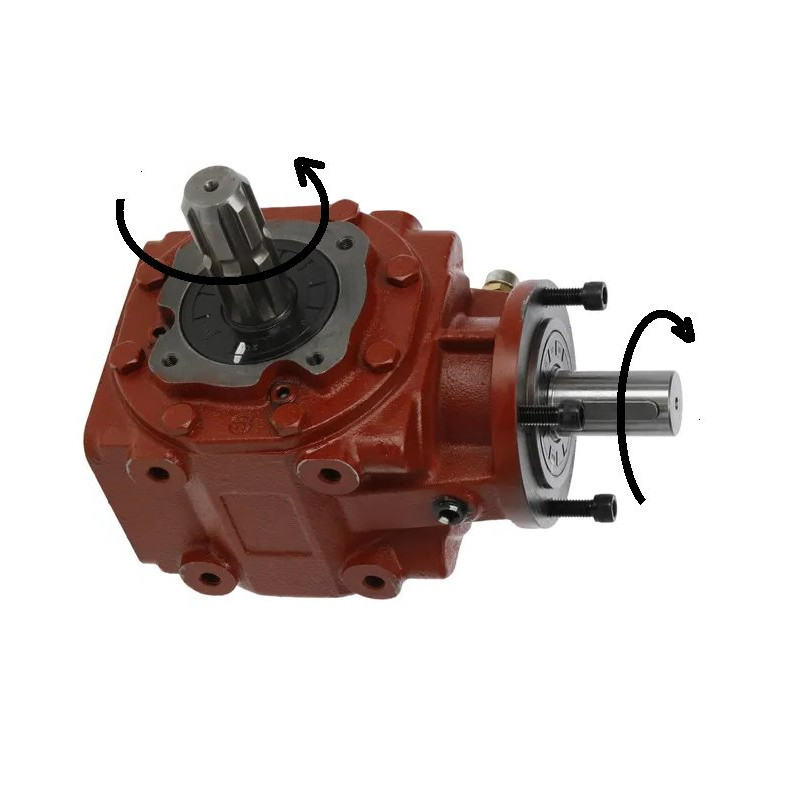

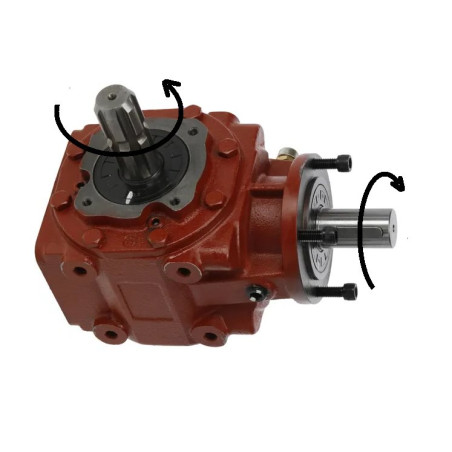

Prezentowana przekładnia marki Comer, oznaczona numerem katalogowym 9.310.875 (w systemie dostawcy 310875), to zaawansowany technicznie element układu napędowego przeznaczony do maszyn rolniczych i przemysłowych. Model TL-310J wyróżnia się obecnością wbudowanego sprzęgła kierunkowego, co pozwala na bezpieczną i precyzyjną pracę w aplikacjach wymagających zmiany kierunku obrotów lub ochrony układu przed przeciążeniami zwrotnymi. Konstrukcja oparta jest na wytrzymałym żeliwie GG40 (GGG40), co gwarantuje wysoką odporność na obciążenia mechaniczne oraz długą żywotność nawet w trudnych warunkach eksploatacyjnych.

Urządzenie charakteryzuje się przełożeniem 1:3, co oznacza, że może pracować w trybie zwiększania prędkości obrotowej (1:3) lub zmniejszania (3:1), w zależności od konfiguracji podłączenia wałów. Maksymalna moc przenoszona na wejściu wynosi 22,1 kW, przy maksymalnym momencie obrotowym na wejściu sięgającym 420 Nm. Na wyjściu maksymalny moment obrotowy wynosi 12,6 daNm. Takie parametry czynią tę przekładnię idealnym rozwiązaniem do napędu maszyn takich jak rozrzutniki, mieszalniki czy inne agregaty wymagające stabilnego przeniesienia napędu z wału odbioru mocy (WOM) ciągnika.

Kluczowe cechy techniczne i budowa

Solidna obudowa wykonana z żeliwa zapewnia sztywność konstrukcji oraz skuteczne chłodzenie wnętrza mechanizmu. Wał wlotowy wyposażony jest w standardowe zakończenie 1 3/8" Z6 (6 wypustów), co zapewnia kompatybilność z większością współczesnych wałów kardana stosowanych w rolnictwie. Wałek wyjściowy o średnicy 33 h7 pozwala na pewne osadzenie elementów napędzanych. Waga urządzenia wynosi 18 kg, co ułatwia montaż i demontaż podczas serwisowania lub sezonowej wymiany osprzętu.

Warto zwrócić uwagę na specyfikę modelu TL-310J w kontekście montażu. Sposób montażu oraz konfiguracja wałów (oznaczenia X i Z) są kluczowe dla poprawnego działania sprzęgła kierunkowego. Wał wlotowy dla trybu zwiększania oznaczony jest jako X, a dla trybu zmniejszania jako Z. Dzięki temu użytkownik może elastycznie dopasować przekładnię do wymagań konkretnej maszyny.

Eksploatacja i konserwacja oleju

Przekładnia Comer TL-310J wymaga regularnej konserwacji w zakresie wymiany oleju, aby zachować pełną sprawność i chronić przekładnię zębatą przed zużyciem. Produkt dostarczany jest bez oleju, dlatego przed pierwszym uruchomieniem konieczne jest jego uzupełnienie. Do smarowania należy stosować olej przekładniowy o klasie lepkości SAE 80W-90. Pojemność skrzyni wynosi 0,8 litra.

Zalecana częstotliwość wymiany oleju to co 500 godzin pracy. Regularne przeglądy i wymiana czynnika smarnego zgodnie z zaleceniami producenta są warunkiem zachowania gwarancji oraz bezawaryjnej pracy urządzenia przez wiele sezonów.

Najważniejsze parametry techniczne

• Producent: Comer
• Model: TL-310J
• Numer katalogowy: 9.310.875 (referencja dostawcy: 310875)
• Przełożenie: 1:3 (zwiększanie) / 3:1 (zmniejszanie)
• Moc maksymalna na wejściu: 22,1 kW
• Moment obrotowy na wejściu max: 420 Nm
• Moment obrotowy na wyjściu max: 12,6 daNm
• Wał wlotowy: 1 3/8" Z6 (6 wypustów)
• Wałek wyjściowy: 33 h7
• Materiał obudowy: Żeliwo GG40 (GGG40)
• Pojemność oleju: 0,8 l
• Klasa oleju: SAE 80W-90
• Interwał wymiany oleju: 500 h
• Waga: 18 kg
• Zawiera olej przy dostawie: Nie
