Przyłącze 90 stopni, 1/4"BSPT-1/2"JIC

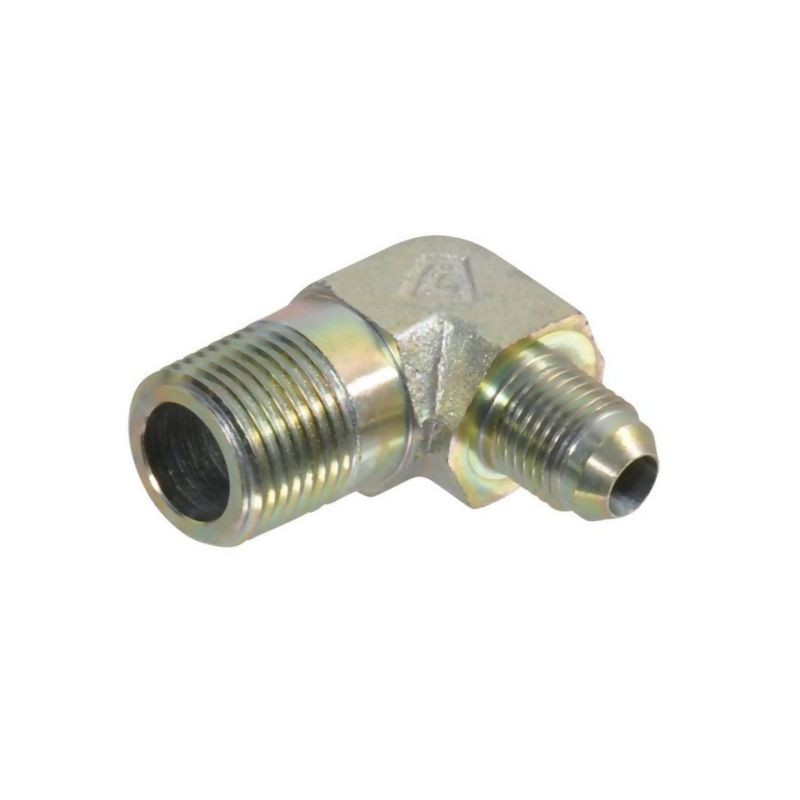

Przyłącze kątowe 90° Alfagomma 1/4" BSPT - 1/2" JIC

Profesjonalne przyłącze hydrauliczne marki Alfagomma, oznaczone indeksem 1720804 oraz numerem katalogowym dostawcy KIN0804, stanowi kluczowy element w budowie szczelnych i wytrzymałych instalacji hydraulicznych. Jest to złączka kątowa o kącie 90 stopni, zaprojektowana do łączenia rur lub węży z armaturą serii PA z elementami posiadającymi gwinty rurowe. Produkt charakteryzuje się wysoką precyzją wykonania oraz zastosowaniem materiałów odpornych na ekstremalne warunki pracy w przemyśle i mechanizacji.

Złączka ta umożliwia połączenie dwóch różnych standardów gwintów w jednym kompaktowym elemencie. Z jednej strony wyposażona jest w gwint zewnętrzny NPT (BSPT) o rozmiarze 1/4 cala, który zapewnia szczelność poprzez uszczelnienie na gwincie. Z drugiej strony znajduje się złącze typu JIC (UNF) o rozmiarze 1/2 cala, które wykorzystuje stożek zewnętrzny 74° do uzyskania metalicznego uszczelnienia bez konieczności stosowania dodatkowych uszczelek elastomerowych. Taka konstrukcja gwarantuje stabilność połączenia nawet przy wysokich wibracjach i pulsacjach ciśnienia.

Kluczowe parametry techniczne i specyfikacja

Przyłącze wykonane jest z wysokiej jakości stali, co zapewnia mu odpowiednią wytrzymałość mechaniczną oraz odporność na uszkodzenia. Powierzchnia elementu została poddana procesowi ocynkowania, co skutecznie chroni stal przed korozją i wydłuża żywotność produktu w trudnych warunkach środowiskowych, takich jak wilgoć czy kontakt z chemikaliami rolniczymi.

Produkt jest przystosowany do pracy z przewodami o średnicy 8 mm (5/16 cala). Nominalne ciśnienie robocze wynosi aż 380 BAR, co kwalifikuje tę złączkę do zastosowań w systemach wysokociśnieniowych, powszechnie spotykanych w nowoczesnych maszynach rolniczych, budowlanych oraz przemysłowych układach napędowych.

• Producent: Alfagomma
• Indeks produktu: 1720804
• Referencja dostawcy: KIN0804
• Typ złączki: Kątowa 90°
• Materiał: Stal ocynkowana
• Gwint 1 (F1): 1/2" UNF/JIC (uszczelnienie stożkiem 74°)
• Gwint 2 (F2): 1/4" NPT/BSPT (uszczelnienie na gwincie)
• Średnica przewodu: 8 mm (5/16")
• Ciśnienie nominalne: 380 BAR
• Długość L1 (mocowanie do linii środkowej JIC): 26,5 mm
• Długość L2 (mocowanie do linii środkowej NPT): 27,5 mm

Zastosowanie i kompatybilność

Złączka Alfagomma 1720804 znajduje szerokie zastosowanie w serwisie hydrauliki siłowej oraz przy produkcji nowych maszyn. Jest idealnym rozwiązaniem tam, gdzie konieczna jest zmiana kierunku prowadzenia przewodu hydraulicznego o 90 stopni przy jednoczesnej zmianie standardu przyłącza. Dzięki precyzyjnie wymierzonym długościom montażowym (L1 i L2), instalacja jest estetyczna i nie generuje niepotrzebnych naprężeń na węże hydrauliczne.

Produkt dedykowany jest do współpracy z armaturą serii PA. Wysoka jakość wykonania i rygorystyczne normy produkcji marki Alfagomma zapewniają, że każde przyłącze spełnia wymagania bezpieczeństwa i trwałości oczekiwane w profesjonalnym warsztacie oraz przemyśle. Wybierając ten element, inwestujesz w niezawodność układu hydraulicznego i minimalizujesz ryzyko awarii spowodowanej nieszczelnością połączeń.
