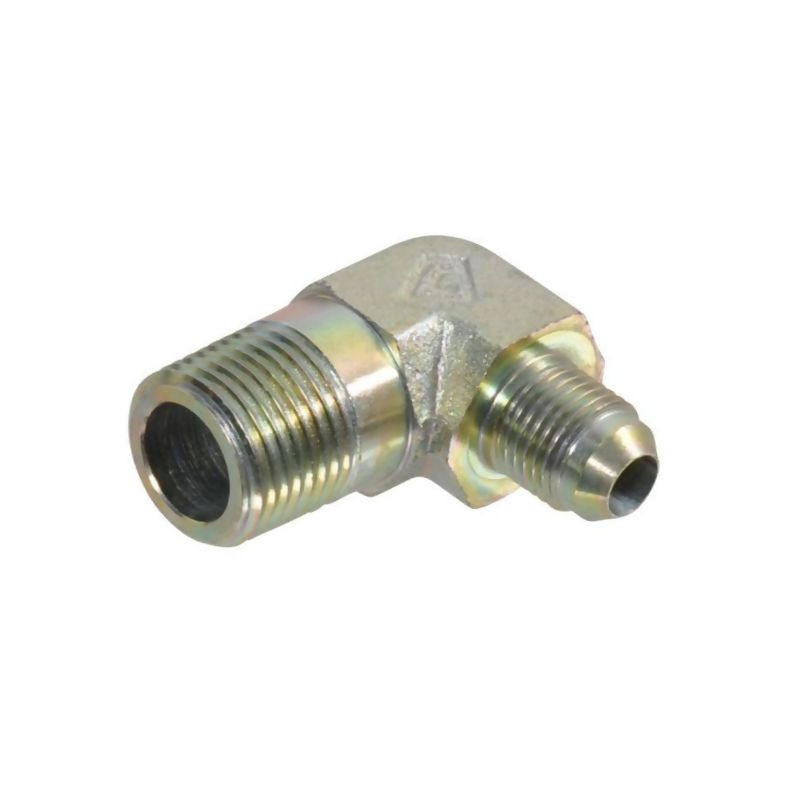

Przyłącze 90 stopni, 1/4"BSPT-9/16"JIC

Profesjonalne przyłącze kątowe 90° Alfagomma JIC/NPT

Prezentowane przyłącze hydrauliczne marki Alfagomma to wysokiej klasy element instalacji, zaprojektowany z myślą o wymagających zastosowaniach w przemyśle, rolnictwie oraz mechanice pojazdów. Produkt oznaczony indeksem 1720904 (kod producenta KIN0904) stanowi niezawodne rozwiązanie tam, gdzie konieczne jest wykonanie skrętu linii hydraulicznej pod kątem prostym, zapewniając jednocześnie szczelność i odporność na wysokie ciśnienia robocze.

Kluczową cechą tego elementu jest hybrydowa konstrukcja gwintów, łącząca standard JIC (Joint Industry Committee) ze standardem NPT (National Pipe Taper). Taka konfiguracja umożliwia bezproblemowe łączenie przewodów rurowych lub węży hydraulicznych z armaturą serii PA oraz innymi elementami systemu, wykorzystującymi różne normy gwintowania. Dzięki precyzyjnemu wykonaniu, przyłącze gwarantuje stabilność połączenia nawet w warunkach silnych wibracji i dynamicznych obciążeń.

Specyfikacja techniczna i parametry

Przyłącze wykonane jest z wytrzymałej stali, co zapewnia mu odpowiednią sztywność i odporność na uszkodzenia mechaniczne. Powierzchnia elementu została poddana procesowi ocynkowania, co skutecznie chroni materiał przed korozją i wydłuża żywotność komponentu w trudnych warunkach eksploatacyjnych, takich jak wilgoć czy kontakt z agresywnymi czynnikami zewnętrznymi.

Zgodnie z danymi technicznymi, przyłącze charakteryzuje się następującymi parametrami:

• Rodząj przyłącza: Kątowe 90 stopni
• Materiał: Stal ocynkowana
• Gwint F1 (JIC/UNF): 9/16 cala
• Gwint F2 (NPT): 1/4 cala
• Średnica przewodu: 10 mm (odpowiednik 3/8 cala)
• Ciśnienie nominalne: 380 BAR
• Długość L1 (mocowanie do linii środkowej): 27 mm
• Długość L2 (drugie mocowanie do linii środkowej): 27,5 mm

Zastosowanie i system uszczelniania

Element ten znajduje zastosowanie w systemach hydraulicznych wymagających wysokiej szczelności. Uszczelnienie po stronie JIC realizowane jest za pomocą stożka zewnętrznego o kącie 74°, co jest standardem w połączeniach typu JIC/SAE. Z kolei strona NPT wykorzystuje uszczelnienie na gwincie, co jest typowe dla rurowych połączeń stożkowych. Takie dualne podejście pozwala na elastyczne dopasowanie przyłącza do istniejącej infrastruktury hydraulicznej.

Dzięki kompaktowym wymiarom i precyzyjnie dobranym długościom ramion (L1 i L2), montaż przyłącza nie wymaga dużej ilości miejsca, co jest istotne przy zabudowie w ciasnych przestrzeniach maszyn rolniczych czy podwozi pojazdów użytkowych. Wysokie ciśnienie nominalne wynoszące 380 BAR pozwala na stosowanie tego elementu w układach wysokiego ciśnienia, zapewniając bezpieczeństwo i ciągłość pracy systemu.

Produkt dostępny jest w jednostkach sprzedażowych (sztuka) i jest gotowy do natychmiastowej instalacji przez wykwalifikowany personel. Wybór przyłącza Alfagomma to inwestycja w trwałość i niezawodność układu hydraulicznego.
