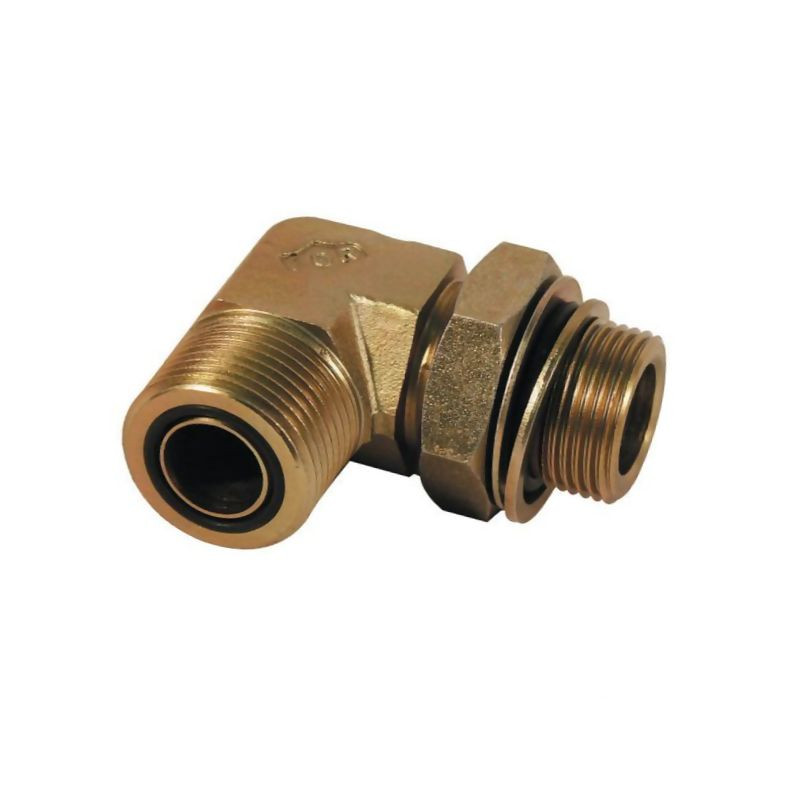

Przyłącze 90 stopni, 3/4"BSP-1i3/16"ORFS

Profesjonalne przyłącze kątowe 90° BSP/ORFS od Alfagomma

Prezentowane przyłącze hydrauliczne marki Alfagomma to precyzyjnie wykonany element instalacji, zaprojektowany do pracy w wymagających warunkach przemysłowych i rolniczych. Model o indeksie 168B1912 (referencja dostawcy KIOB1912) stanowi niezawodne rozwiązanie dla systemów, w których konieczne jest zmiany kierunku przepływu medium pod kątem prostym, przy jednoczesnym zachowaniu szczelności i odporności na wysokie ciśnienia.

Kluczową cechą tego komponentu jest hybrydowa konstrukcja gwintów, łącząca popularny standard BSP ze strony przyłącza z nowoczesnym systemem ORFS (O-Ring Face Seal) po stronie złącza. Taka konfiguracja zapewnia uniwersalność montażową oraz wysoką odporność na wibracje, co jest szczególnie istotne w maszynach mobilnych, ciągnikach rolniczych oraz sprzęcie budowlanym.

Specyfikacja techniczna i wymiary

Przyłącze wykonano z wysokiej jakości stali, co gwarantuje jego mechaniczną wytrzymałość i długą żywotność. Proces galwanizacji oraz ocynkowanie powierzchniowe skutecznie chronią element przed korozją i wpływem czynników zewnętrznych, takich jak wilgoć czy chemia rolnicza. Poniżej przedstawiamy szczegółowe parametry techniczne potwierdzone przez producenta:

• Typ przyłącza: Kolanko 90 stopni
• Gwint przyłącza (strona instalacji): 3/4 cala BSP
• Gwint złącza (strona węża/rurociągu): 1-3/16 cala ORFS
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowane / Galwanizowana
• Rozwartość klucza CH1: 27 mm
• Rozwartość klucza CH2 (SW1): 32 mm
• Wielkość montażowa L1: 51,5 mm

Zastosowanie i zalety systemu ORFS

Zastosowanie gwintu ORFS (O-Ring Face Seal) po stronie złącza 1-3/16 cala jest kluczowym atutem tego produktu. W przeciwieństwie do tradycyjnych uszczelnień stożkowych, system ORFS wykorzystuje płaską powierzchnię czołową z rowkiem na uszczelkę O-ring. Rozwiązanie to eliminuje ryzyko przecieków spowodowanych niewłaściwym dokręceniem lub wibracjami, co jest częstym problemem w dynamicznie pracujących układach hydraulicznych.

Dzięki precyzyjnym wymiarom montażowym, w tym zwartej wielkości L1 wynoszącej 51,5 mm, przyłącze pozwala na oszczędność miejsca w ciasnych przestrzeniach maszynowych. Odpowiednie rozmiary kluczy (27 mm i 32 mm) ułatwiają szybki i bezpieczny montaż przy użyciu standardowych narzędzi warsztatowych.

Jakość i niezawodność Alfagomma

Alfagomma to uznany producent komponentów hydraulicznych, którego produkty charakteryzują się zgodnością z międzynarodowymi normami jakości. Wybierając przyłącze o numerze katalogowym 168B1912, inwestujesz w element, który zapewnia stabilność pracy całego układu hydraulicznego. Produkt jest nowy, fabrycznie zabezpieczony przed korozją i gotowy do natychmiastowej instalacji.
