Przyłącze 90 stopni, 3/4"BSPT-7/8"JIC

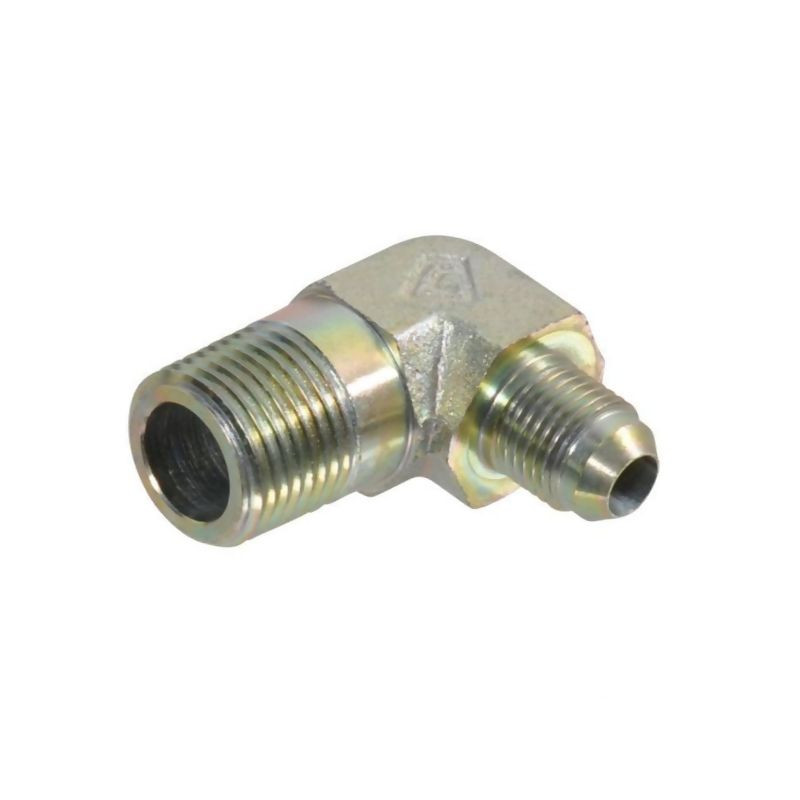

Profesjonalne przyłącze kątowe 90° Alfagomma 3/4" BSPT - 7/8" JIC

Przedstawiane przyłącze hydrauliczne marki Alfagomma, oznaczone indeksem 1721412 oraz numerem katalogowym producenta KIN1412, stanowi kluczowy element w budowie niezawodnych instalacji hydraulicznych. Jest to złączka kątowa 90 stopni, zaprojektowana do łączenia rur lub węży z armaturą serii PA, zapewniając precyzyjne i szczelne połączenie w wymagających warunkach pracy. Produkt wykonany jest z wysokiej jakości stali, co gwarantuje jego wytrzymałość mechaniczną oraz odporność na uszkodzenia podczas eksploatacji w przemyśle, rolnictwie czy motoryzacji.

Specyfikacja techniczna i parametry przyłącza

Kluczowym aspektem tego elementu jest precyzyjne dopasowanie gwintów oraz wymiarów, co umożliwia bezproblemowy montaż w istniejących systemach. Przyłącze charakteryzuje się następującymi parametrami technicznymi, które należy bezwzględnie uwzględnić przy doborze komponentów:

• Typ przyłącza: Kątowe 90 stopni.
• Gwint F1 (JIC/UNF): 7/8 cala.
• Gwint F2 (NPT/BSPT): 3/4 cala.
• Przeznaczony do rur: 5/8 cala (odpowiadające średnicy przewodu 14 mm).
• Ciśnienie nominalne: 280 BAR.
• Materiał wykonania: Stal.
• Obróbka powierzchniowa: Ocynkowanie, zapewniające ochronę przed korozją.

Wymiary montażowe i konstrukcja

Dla prawidłowego zaplanowania przestrzeni montażowej istotne są dokładne wymiary złączki. Długość mocowania do linii środkowej od strony gwintu JIC (L1) wynosi 39,5 mm, natomiast długość drugiego mocowania do linii środkowej od strony gwintu NPT (L2) to 40,5 mm. Taka konstrukcja pozwala na optymalne poprowadzenie przewodów hydraulicznych w ciasnych przestrzeniach maszyn i urządzeń.

System uszczelniania i zastosowanie

Przyłącze wykorzystuje dwustopniowy system uszczelniania dostosowany do rodzajów gwintów. Strona JIC (7/8") uszczelniana jest za pomocą stożka zewnętrznego 74°, co jest standardem w połączeniach JIC, zapewniającym metaliczne uszczelnienie bez potrzeby stosowania dodatkowych uszczelek płaskich. Strona NPT (3/4") natomiast uszczelniana jest bezpośrednio na gwincie, co wymaga odpowiedniego przygotowania połączenia (np. użycia pasty lub taśmy uszczelniającej do gwintów stożkowych) dla uzyskania pełnej szczelności.

Dzięki wysokiemu ciśnieniu nominalnemu wynoszącemu 280 BAR, złączka znajduje zastosowanie w systemach hydraulicznych pracujących pod dużym obciążeniem. Jest idealnym rozwiązaniem dla serwisów technicznych, warsztatów mechanicznych oraz producentów maszyn rolniczych i budowlanych, gdzie niezawodność połączeń hydraulicznych ma kluczowe znaczenie dla bezpieczeństwa i ciągłości pracy.
