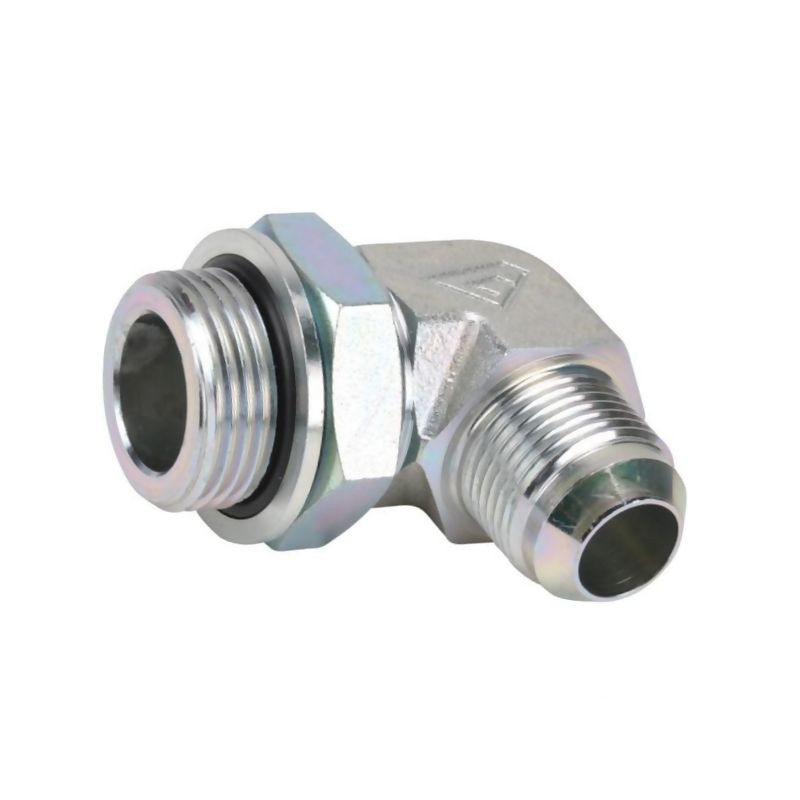

Przyłącze 90 stopni, 3/8"BSP-7/8 UNF

Kątowe przyłącze hydrauliczne 90° BSP-JIC serii PA

Prezentowane przyłącze kątowe o kącie 90 stopni to precyzyjny element armatury hydraulicznej, zaprojektowany do łączenia rur lub węży w układach wysokiego ciśnienia. Produkt pochodzi od renomowanego producenta Burnett & Hillman i nosi numer referencyjny KIB1406 (indeks sklepu 1661406). Jest to rozwiązanie dedykowane do armatury serii PA, zapewniające bezpieczne i szczelne połączenie w wymagających warunkach eksploatacyjnych, takich jak maszyny rolnicze, sprzęt budowlany czy instalacje przemysłowe.

Kluczową cechą tego złącza jest hybrydowa konstrukcja gwintów, pozwalająca na integrację różnych standardów w jednym punkcie połączenia. Z jednej strony mamy do czynienia z gwintem przyłącza w standardzie BSP (British Standard Pipe), a z drugiej z gwintem złącza w standardzie UNF (Unified National Fine), typowym dla systemu JIC (Joint Industry Conference). Taka konfiguracja umożliwia elastyczne dopasowanie do istniejących instalacji, gdzie konieczne jest przejście między europejskimi a amerykańskimi normami armatury.

Specyfikacja techniczna i wymiary

Przyłącze wykonane jest z wysokiej jakości stali, co gwarantuje jego wytrzymałość mechaniczną oraz odporność na odkształcenia pod wpływem wysokich ciśnień roboczych. Powierzchnia elementu została poddana obróbce galwanicznej (ocynkowaniu), co stanowi skuteczną barierę antykorozyjną, wydłużającą żywotność komponentu nawet w trudnych warunkach atmosferycznych lub przy kontakcie z agresywnymi mediami.

Parametry techniczne zostały dobrane tak, aby zapewnić maksymalną niezawodność przy zachowaniu kompaktowych wymiarów montażowych:

• Ciśnienie nominalne: 280 BAR – wysoka klasa ciśnieniowa pozwalająca na zastosowanie w układach hydraulicznych średniego i wysokiego ciśnienia.
• Gwint przyłącza (strona węża/rury): 3/8 cala BSP. Uszczelnienie realizowane jest za pomocą stożka zewnętrznego 74° (standard JIC) lub z uszczelką płaską (standard BSP), co zapewnia uniwersalność montażu.
• Gwint złącza (strona bloku/armatury): 7/8 cala UNF (JIC).
• Przyłącze rury: dedykowane do rur/węży o średnicy 5/8 cala (ok. 14 mm).
• Materiał: Stal ocynkowana galwanicznie.

Wymiary montażowe

Dla prawidłowego zaplanowania przestrzeni montażowej kluczowe są dokładne wymiary geometryczne złącza. Element charakteryzuje się następującymi odległościami mierzonymi do linii środkowej:

• L1 (Długość, mocowanie do linii środkowej): 36 mm.
• L2 (Długość, drugie mocowanie do linii środkowej): 39 mm.

Dzięki precyzyjnie określonym wymiarom L1 i L2, inżynierowie i mechanicy mogą łatwo zweryfikować możliwość instalacji przyłącza w ciasnych przestrzeniach maszynowych, unikając kolizji z innymi elementami konstrukcyjnymi.

Zastosowanie i kompatybilność

Przyłącze Burnett & Hillman KIB1406 znajduje zastosowanie wszędzie tam, gdzie wymagane jest kątowe poprowadzenie przewodów hydraulicznych. Jest to typowy element stosowany w:

• Układach hydraulicznych ciągników rolniczych i kombajnów.
• Maszynach budowlanych (koparki, ładowarki).
• Przemysłowych instalacjach hydraulicznych wymagających zmiany kierunku przepływu o 90 stopni.
• Serwisie i naprawie armatury serii PA.

Wysoka jakość wykonania oraz zgodność z normami JIC i BSP sprawiają, że jest to produkt wybierany przez profesjonalistów dbających o szczelność i bezpieczeństwo układów hydraulicznych. Ocynkowana powierzchnia dodatkowo chroni przed korozją, co jest istotne w aplikacjach zewnętrznych.
