Przyłącze 90 stopni, 3/8"BSP-9/16"JIC

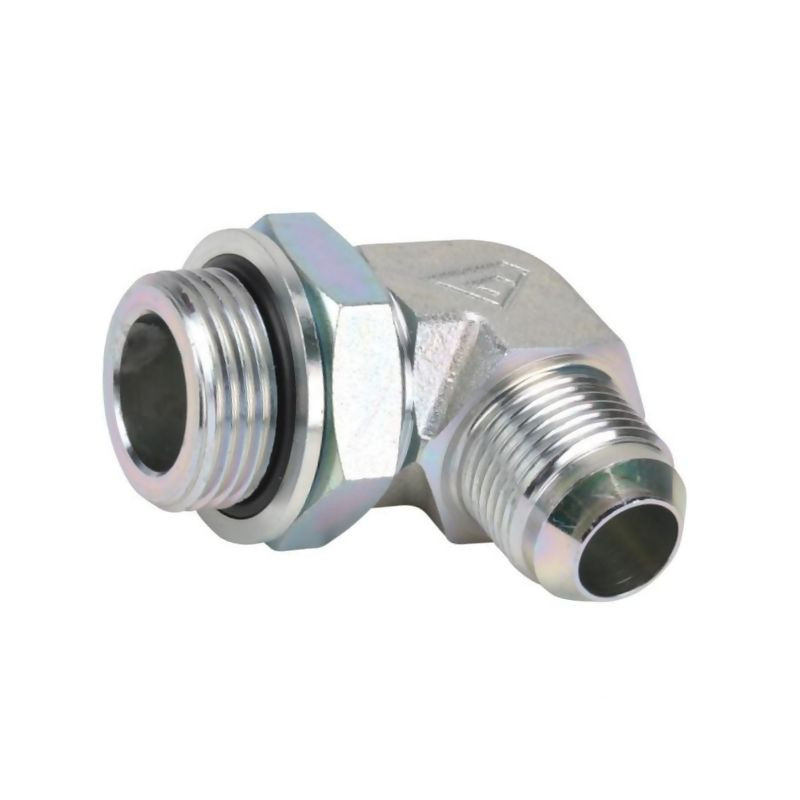

Kolanko hydrauliczne 90° Alfagomma 3/8" BSP - 9/16" JIC

Prezentowane przyłącze kątowe marki Alfagomma to precyzyjnie wykonany element instalacji hydraulicznych, zaprojektowany do pracy w wymagających warunkach przemysłowych i rolniczych. Produkt o indeksie 166906 (numer producenta KIB0906) stanowi niezawodne rozwiązanie tam, gdzie konieczna jest zmiana kierunku prowadzenia przewodu pod kątem prostym. Dzięki zastosowaniu wysokiej jakości stali oraz zaawansowanej obróbki powierzchniowej, złączka charakteryzuje się wyjątkową trwałością i odpornością na czynniki zewnętrzne.

Specyfikacja techniczna i budowa

Kluczowym aspektem tego elementu jest jego uniwersalność w zakresie łączenia różnych typów armatury. Przyłącze umożliwia połączenie rury lub węża zakończonego gwintem rurowym BSP z armaturą posiadającą gwint złącza typu JIC (UNF). Konstrukcja opiera się na solidnym materiale stalowym, który został poddany procesowi ocynkowania (galwanizacji). Taka obróbka powierzchniowa skutecznie zabezpiecza metal przed korozją, co jest kluczowe w aplikacjach narażonych na wilgoć, chemikalia lub zmienne warunki atmosferyczne, typowe dla maszyn rolniczych czy urządzeń budowlanych.

Element ten wyróżnia się wysokim ciśnieniem nominalnym wynoszącym aż 380 BAR, co predysponuje go do zastosowania w systemach hydraulicznych wysokiego ciśnienia. Kształt elbow (kolanko 90 stopni) pozwala na optymalne poprowadzenie instalacji w ciasnych przestrzeniach, minimalizując ryzyko załamania przewodu elastycznego.

Wymiary i parametry przyłączy

Dla zapewnienia prawidłowego montażu i szczelności systemu, kluczowe są precyzyjne wymiary geometryczne złączki:

• Przyłącze rury (gwint zewnętrzny): 3/8 cala BSP.
• Gwint złącza (do nakrętki JIC): 9/16 cala UNF.
• Uszczelnienie: Realizowane poprzez stożek zewnętrzny 74° (standard JIC) lub z uszczelką płaską w zależności od konfiguracji BSP.
• Długość L1 (mocowanie do linii środkowej): 29 mm.
• Długość L2 (drugie mocowanie do linii środkowej): 37 mm.
• Materiał: Stal ocynkowana.

Zastosowanie i kompatybilność

Złączka kątowa Alfagomma znajduje szerokie zastosowanie w serwisie technicznym hydrauliki siłowej oraz w produkcji maszyn. Jest dedykowana do rur sztywnych oraz węży hydraulicznych z armaturą serii PA. Dzięki standaryzowanym wymiarom gwintów, produkt bezproblemowo integruje się z istniejącymi instalacjami, zapewniając szczelne i wytrzymałe połączenie.

Główne obszary zastosowania to:

• Maszyny rolnicze (ciągniki, kombajny, opryskiwacze).
• Sprzęt budowlany i drogowy (koparki, ładowarki).
• Przemysłowe układy hydrauliczne wymagające wysokiej odporności na ciśnienie.
• Serwis i naprawa instalacji hydraulicznych.

Wybierając produkt o numerze katalogowym KIB0906, inwestujesz w komponent spełniający rygorystyczne normy wytrzymałościowe. Ocynkowana powierzchnia nie tylko estetycznie prezentuje się jako nowy element, ale przede wszystkim wydłuża żywotność całej instalacji, chroniąc przed skutkami utleniania. Precyzja wykonania gwintów 3/8" BSP oraz 9/16" JIC gwarantuje łatwy montaż bez konieczności stosowania nadmiernych sił, co redukuje ryzyko uszkodzenia złączki podczas instalacji.
