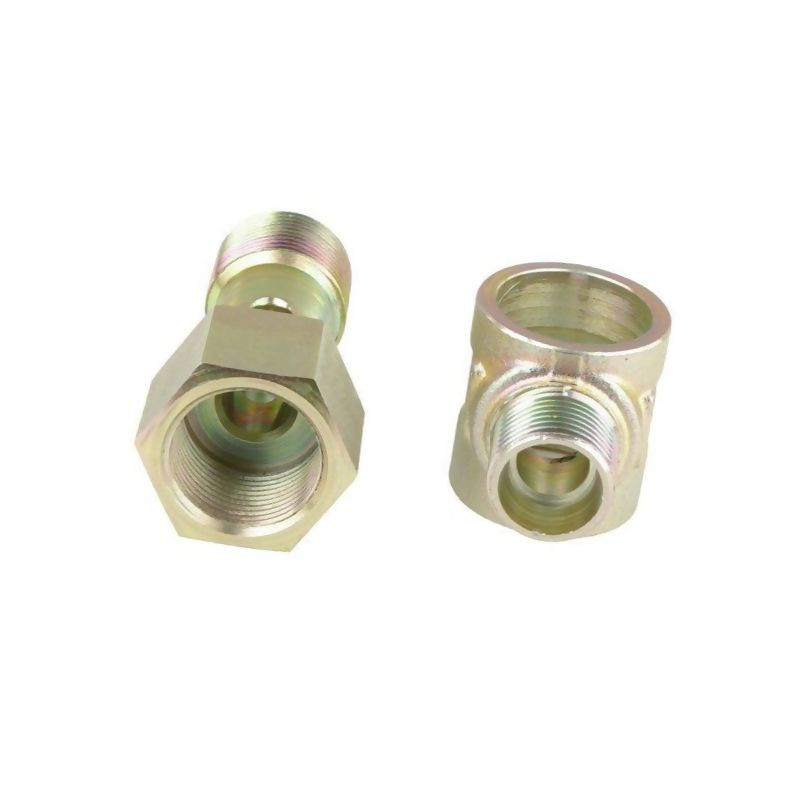

Wytrzymałe przyłącze hydrauliczne kątowe 90 stopni serii L, wykonane ze stali ocynkowanej. Charakteryzuje się gwintem montażowym M22x1,5 oraz gwintem złącza M18x1,5, przeznaczonym do przewodów o średnicy 12L. Element odporny na ciśnienie do 250 BAR, idealny do profesjonalnych instalacji hydraulicznych.
Prezentowane przyłącze kątowe to kluczowy element systemów hydraulicznych, zapewniający bezpieczne i szczelne połączenie przewodów w konfiguracji pod kątem prostym. Produkt oznaczony indeksem 242V221512L (oraz referencją dostawcy TSOV221512L) został zaprojektowany z myślą o zastosowaniach wymagających wysokiej odporności na ciśnienie oraz precyzyjnego dopasowania gwintów metrycznych. Jest to rozwiązanie idealne do budowy instalacji hydraulicznych w maszynach rolniczych, urządzeniach przemysłowych oraz pojazdach specjalistycznych, gdzie przestrzeń montażowa wymusza zmianę kierunku prowadzenia przewodu.
Konstrukcja przyłącza opiera się na wysokiej jakości stali, co gwarantuje trwałość mechaniczną oraz odporność na uszkodzenia podczas eksploatacji. Zastosowanie ocynkowania powierzchniowego skutecznie chroni element przed korozją, wydłużając jego żywotność nawet w trudnych warunkach zewnętrznych. Produkt należy do serii lekkiej (L), co jest istotne przy doborze odpowiednich przewodów i nakrętek zaciskowych.
Dobór właściwych kształtek hydraulicznych wymaga ścisłego przestrzegania parametrów technicznych. Poniższe dane są zgodne ze specyfikacją producenta Technical Service Hydraulics / Technical Service Engineering i stanowią podstawę do identyfikacji produktu:
Warto zwrócić szczególną uwagę na różnicę w średnicach gwintów. Strona montażowa posiada gwint M22x1,5, natomiast strona przeznaczona do podłączenia przewodu rurowego o średnicy 12L wykorzystuje gwint M18x1,5. Taka konfiguracja jest typowa dla redukcji lub przejść w systemach rurowych, gdzie zewnętrzny wymiar nakrętki lub korpusu dyktuje większy gwint montażowy, podczas sam przewód ma mniejszą średnicę.
Przyłącze o kącie 90 stopni umożliwia elastyczne prowadzenie instalacji hydraulicznej, omijając przeszkody konstrukcyjne i optymalizując przestrzeń wewnątrz obudów maszyn. Dzięki precyzyjnemu wykonaniu gwintów metrycznych (B), montaż jest szybki i nie wymaga stosowania dodatkowych uszczelnień płaskich, o ile używane są odpowiednie pierścienie zaciskowe i nakrętki.
Odporność na ciśnienie robocze na poziomie 250 BAR sprawia, że element ten znajduje zastosowanie w układach średniego i wysokiego ciśnienia, takich jak układy sterowania w ciągnikach rolniczych, ładowaczach czołowych czy prasach. Ocynkowana powierzchnia zapewnia estetyczny wygląd oraz barierę ochronną przed wilgocią i czynnikami chemicznymi obecnymi w środowisku pracy maszyn.
Produkt jest kompatybilny z przewodami hydraulicznymi serii L o średnicy zewnętrznej odpowiadającej oznaczeniu 12L. Przed montażem należy upewnić się, że gwinty są czyste i nieuszkodzone. Ze względu na charakterystykę połączeń gwintowych w hydraulice siłowej, zaleca się stosowanie odpowiednich momentów dokręcania oraz kontrolę szczelności układu po napełnieniu olejem hydraulicznym.
Dostępność produktu w magazynie oraz konkurencyjna cena czynią go atrakcyjnym wyborem dla serwisantów i właścicieli warsztatów poszukujących niezawodnych zamienników lub elementów do nowych instalacji. Indeks 242V221512L jednoznacznie identyfikuje ten konkretny wariant kształtki, eliminując ryzyko pomyłki przy zamawianiu części zamiennych.
Odporne na korozję, z regulowanym kierunkiem za pomocą nakrętki zabezpieczającej. Dostępne w wersji ze stali szlachetnej na zamówienie.
