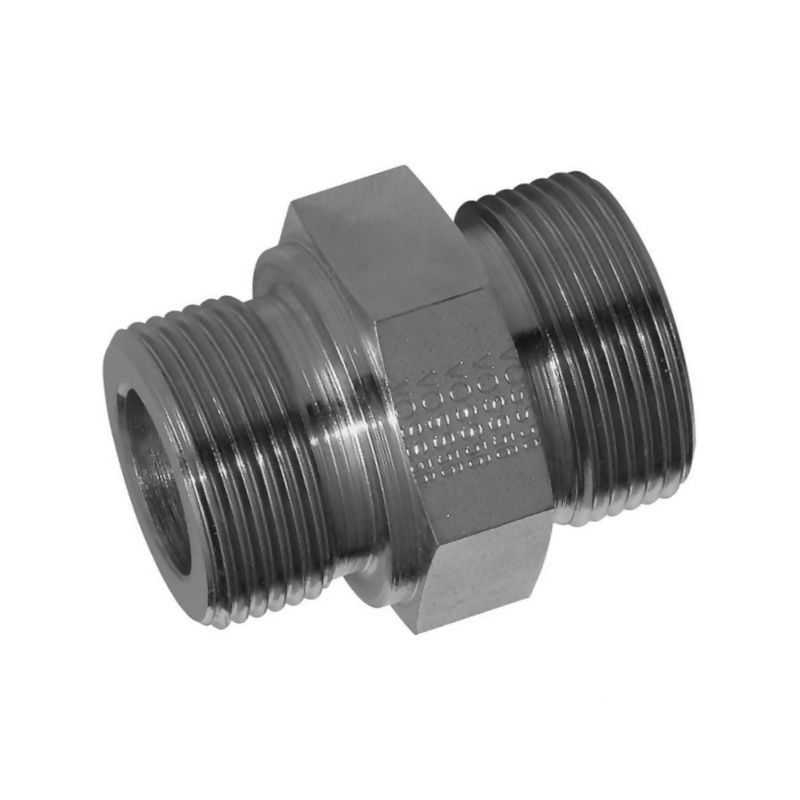

Przyłącze A, 1/2"BSP-14x,1,5 -6S

Przyłącze hydrauliczne Voss typu A – precyzja i wytrzymałość

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 1016SR12A, to profesjonalny element systemu rurowego przeznaczony do bezpiecznego i szczelnego łączenia przewodów. Produkt został zaprojektowany z myślą o zastosowaniach w hydraulice siłowej, gdzie kluczowa jest odporność na wysokie ciśnienia oraz stabilność połączenia. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, przyłącze zapewnia niezawodną pracę w wymagających warunkach przemysłowych i rolniczych.

Kluczową cechą tego elementu jest możliwość bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Taka konstrukcja upraszcza proces montażu i minimalizuje ryzyko błędów instalacyjnych. Zastosowane uszczelnienie krawędzią tnącą gwarantuje hermetyczność układu, eliminując problem wycieków oleju hydraulicznego, co jest częstym wyzwaniem w systemach pracujących pod dużym obciążeniem.

Specyfikacja techniczna i parametry pracy

Przyłącze charakteryzuje się imponującymi parametrami wytrzymałościowymi. Maksymalne ciśnienie robocze wynosi aż 500 BAR (PN 500), co kwalifikuje je do zastosowań w systemach wysokociśnieniowych. Element wykonany jest z materiału poddanego obróbce powierzchniowej cynk/nikiel, co zapewnia dużą odporność na korozję i działanie czynników zewnętrznych. Dla zastosowań o szczególnych wymaganiach chemicnych, produkt dostępny jest również w wersji ze stali szlachetnej na zamówienie.

Konstrukcja przyłącza zgodna jest z normami DIN 2353 oraz DIN-ISO 228 (R, DIN259). Kształt uszczelnienia typu B odpowiada normie DIN 3852, co zapewnia pełną kompatybilność z innymi elementami systemu Voss oraz standardowymi komponentami hydraulicznymi dostępnymi na rynku.

Wymiary i dane montażowe

Prawidłowy dobór narzędzi i przestrzeni montażowej wymaga znajomości dokładnych wymiarów przyłącza. Poniżej zestawiono kluczowe dane geometryczne dla modelu 1016SR12A:

• Średnica rury (d1/d6): 6 mm
• Seria przyłącza: S (ciężka)
• Przyłącze metryczne: M14 x 1,5
• Gwint przyłącza (typ BSP): 1/2 cala
• Norma gwintu: ISO 228
• Długość całkowita (lg): 35 mm
• Długość gwintu (K/l2): 14 mm
• Średnica zewnętrzna (d6): 26 mm
• Grubość ścianki/uszczelnienia (x): 4 mm

Montaż i wymagane narzędzia

Proces instalacji przyłącza wymaga użycia odpowiednich kluczy płaskich lub nasadowych. Producent precyzyjnie określa rozwartości kluczy niezbędne do prawidłowego dokręcenia elementu bez ryzyka jego uszkodzenia:

• Rozwartość klucza S1 (korpus): 27 mm
• Rozwartość klucza S2 (nakrętka/koniec drugi): 17 mm

Zalecany moment dokręcania wynosi 160 N·m. Przestrzeganie tej wartości jest kluczowe dla zapewnienia szczelności połączenia opartego na uszczelnieniu krawędzią tnącą oraz dla zachowania integralności gwintów. Niewłaściwe dokręcenie może prowadzić do nieszczelności lub deformacji elementu.

Przyłącze Voss 1016SR12A to sprawdzone rozwiązanie dla hydraulików, serwisantów maszyn rolniczych oraz inżynierów utrzymania ruchu, którzy cenią sobie niemiecką precyzję wykonania i długotrwałą bezawaryjność systemu hydraulicznego.
