Przyłącze A, 1/2"BSP-24x1,5 -16S

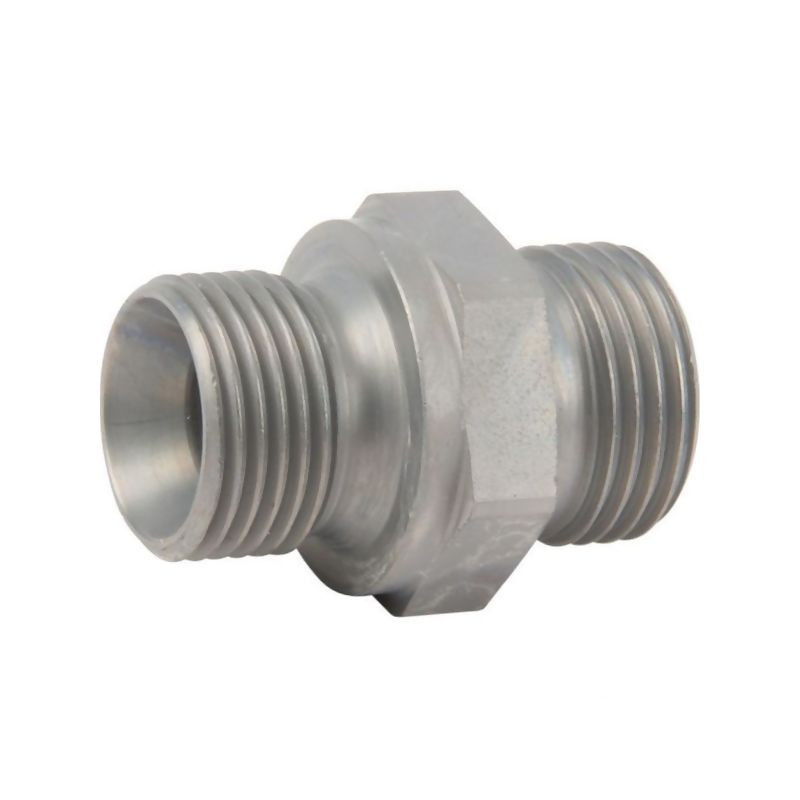

Przyłącze hydrauliczne Voss typu A 1/2"BSP-24x1,5 -16S

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 10116SR12ACH60, to precyzyjny element instalacji rurowych, zaprojektowany do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Produkt ten stanowi kluczowy komponent w systemach hydraulicznych, gdzie wymagana jest najwyższa szczelność i odporność na wysokie ciśnienia. Dzięki zastosowaniu zaawansowanej technologii produkcji, przyłącze gwarantuje niezawodność pracy w trudnych warunkach eksploatacyjnych, typowych dla maszyn rolniczych, budowlanych oraz przemysłowych.

Konstrukcja i specyfikacja techniczna

Element ten został wykonany zgodnie z rygorystycznymi normami DIN 2353, co zapewnia pełną kompatybilność z innymi elementami systemu rurowego. Gwint złącza metrycznego o wymiarach 24x1,5 mm (typ 16S) współpracuje z gwintem przyłącza rurowego 1/2" BSP. Taka konfiguracja pozwala na efektywne łączenie przewodów hydraulicznych o średnicy zewnętrznej 16 mm z portami wyposażonymi w gwint calowy.

Kluczowym aspektem konstrukcyjnym jest zastosowanie uszczelnienia krawędzią tnącą (kształt B, zgodny z DIN 3852). Rozwiązanie to minimalizuje ryzyko wycieków oleju hydraulicznego, co jest krytyczne dla bezpieczeństwa i czystości stanowiska pracy. Przyłącze charakteryzuje się nominalnym ciśnieniem roboczym PN 160 BAR, co potwierdza jego przydatność w układach wysokociśnieniowych.

Wymiary i parametry montażowe

Dla prawidłowego doboru narzędzi i zapewnienia poprawnego montażu, istotne są precyzyjne wymiary geometryczne przyłącza:

• Długość całkowita (lg): 41 mm
• Długość montażowa (l2): 18,5 mm
• Długość gwintu (i): 14 mm
• Średnica zewnętrzna: 26 mm
• Rozwartość klucza (SW1): 27 mm
• Średnica rury (d1): 16 mm
• Wymiar x: 12 mm

Podczas instalacji należy bezwzględnie przestrzegać zalecanego momentu dokręcania wynoszącego 90 N·m. Zastosowanie odpowiedniego klucza o rozwartości 27 mm oraz dynamometrycznego dokręcania zapobiega uszkodzeniu gwintu lub deformacji pierścienia zaciskowego, zapewniając długotrwałą szczelność połączenia.

Odporność na korozję i wykończenie powierzchni

Przyłącze poddano obróbce powierzchniowej polegającej na cynkowaniu i niklowaniu. Takie dwuetapowe zabezpieczenie zapewnia dużą odporność na korozję, chroniąc element przed działaniem wilgoci, czynników chemicznych oraz zmiennych warunków atmosferycznych. Jest to szczególnie istotne w aplikacjach zewnętrznych, np. w maszynach rolniczych czy leśnych.

Warto zaznaczyć, że standardowa wersja produktu posiada wykończenie cynk/nikiel. Dla zastosowań wymagających ekstremalnej odporności chemicznej lub pracy w środowiskach agresywnych, producent oferuje możliwość zamówienia wersji ze stali szlachetnej (nierdzewnej), co zwiększa uniwersalność tego rozwiązania.

Zastosowanie i korzyści

Przyłącze Voss 10116SR12ACH60 znajduje szerokie zastosowanie w budowie przewodów hydraulicznych oraz w systemach przesyłu mediów płynnych. Jego głównymi zaletami są:

• Niska awaryjność: Konstrukcja eliminująca ryzyko wycieków dzięki uszczelnieniu krawędzią tnącą.
• Łatwość montażu: Możliwość bezpośredniego połączenia z popularnymi nakrętkami wężowymi.
• Trwałość: Wysoka odporność mechaniczna i antykorozyjna dzięki obróbce powierzchniowej.
• Zgodność z normami: Pełna kompatybilność z systemami DIN/ISO.

Produkt sprzedawany jest pojedynczo (sztuka), co umożliwia elastyczne kompletowanie zestawów naprawczych lub budowę nowych instalacji od podstaw.
