Przyłącze A, 1/2"BSP-24x1,5 -16S

Przyłącze hydrauliczne Voss typu A – precyzja i trwałość w systemach wysokiego ciśnienia

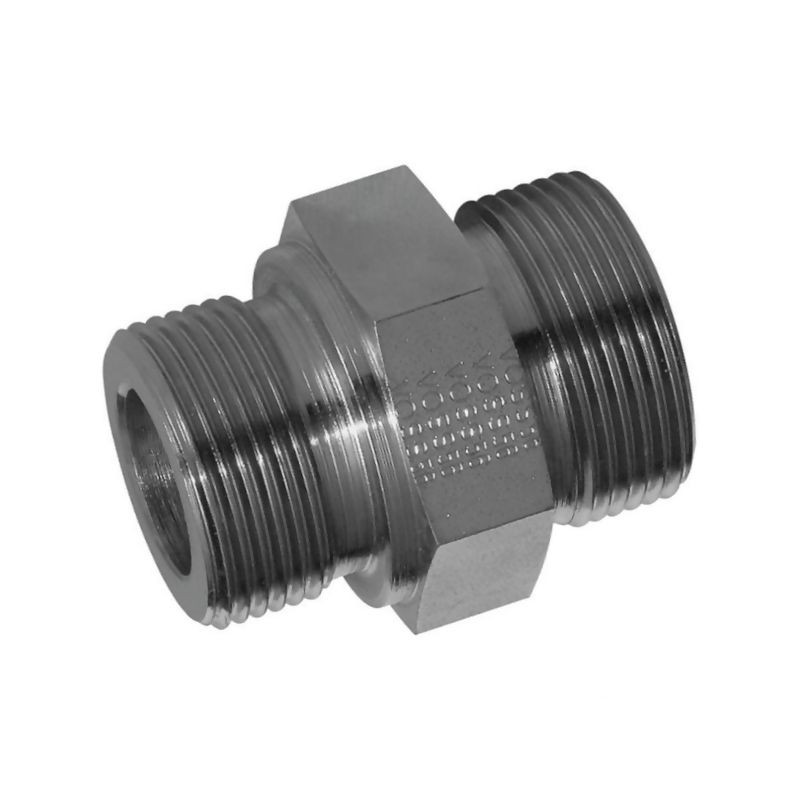

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 10116SR12A, to profesjonalny element instalacyjny zaprojektowany do pracy w wymagających warunkach przemysłowych. Jest to przyłącze typu A, które umożliwia bezpośrednie połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Konstrukcja ta wyróżnia się wysoką odpornością na korozję dzięki zastosowaniu powłoki cynkowo-niklowej, co zapewnia długotrwałą niezawodność nawet w trudnym środowisku pracy.

Element ten został wykonany zgodnie z rygorystycznymi normami DIN 2353 oraz DIN 3852, co gwarantuje pełną kompatybilność z innymi komponentami systemów hydraulicznych. Uszczelnienie realizowane jest poprzez krawędź tnącą (kształt B), co minimalizuje ryzyko wycieków i zapewnia szczelność połączenia przy zachowaniu odpowiedniego momentu dokręcania.

Kluczowe parametry techniczne i specyfikacja

Przyłącze charakteryzuje się precyzyjnie zdefiniowanymi wymiarami i parametrami wytrzymałościowymi, które są kluczowe dla bezpiecznej eksploatacji instalacji hydraulicznej. Poniżej znajdują się szczegółowe dane techniczne produktu:

• Producent: Voss
• Indeks produktu: 10116SR12A
• Referencja dostawcy: GES16SR12
• Typ przyłącza: A (BSP-metryczny)
• Gwint przyłącza: 1/2" BSP (zgodny z DIN-ISO 228 / R / DIN259)
• Przyłącze metryczne: M24 x 1,5
• Seria: S (Heavy series)
• Średnica rury (d1/d6): 16 mm
• Ciśnienie robocze max (PN): 400 BAR
• Moment dokręcania: 160 N·m
• Obróbka powierzchniowa: Cynk / Nikiel
• Uszczelnienie: Krawędzią tnącą (kształt B, zgodne z DIN 3852)

Wymiary geometryczne i montażowe

Prawidłowy dobór narzędzi oraz przestrzeni montażowej wymaga znajomości dokładnych wymiarów zewnętrznych elementu. Przyłącze Voss 10116SR12A posiada następujące wymiary:

• Długość całkowita (lg): 41 mm
• Długość gwintu (K): 14,0 mm
• Rozwartość klucza S1 (przyłącze metryczne): 27 mm
• Rozwartość klucza S2 (gwint BSP): 30 mm
• Wymiar x: 12 mm
• Wymiar l2: 18,5 mm

Zastosowanie i korzyści użytkowe

Głównym zastosowaniem tego przyłącza jest budowa przewodów hydraulicznych oraz systemów przesyłu cieczy pod wysokim ciśnieniem. Dzięki zastosowaniu uszczelnienia krawędzią tnącą, produkt eliminuje konieczność stosowania dodatkowych uszczelek płaskich czy taśm uszczelniających na gwincie metrycznym, co przyspiesza proces montażu i zwiększa jego szczelność.

Kluczową zaletą jest niewielkie ryzyko wycieku, co jest krytyczne w systemach pracujących pod ciśnieniem do 400 BAR. Powłoka cynkowo-niklowa zapewnia nie tylko estetyczny wygląd, ale przede wszystkim skuteczną barierę antykorozyjną. Dla zastosowań specjalistycznych, producent informuje o możliwości zamówienia wersji wykonanej ze stali szlachetnej, jednak standardowa wersja ze stali ocynkowanej i niklowanej spełnia większość wymagań przemysłowych.

Produkt jest sprzedawany jako pojedyncza sztuka. Ze względu na precyzję wykonania i zgodność z normami DIN oraz ISO, przyłącze Voss 10116SR12A stanowi niezawodny wybór dla serwisantów hydrauliki siłowej oraz konstruktorów maszyn rolniczych i budowlanych.
