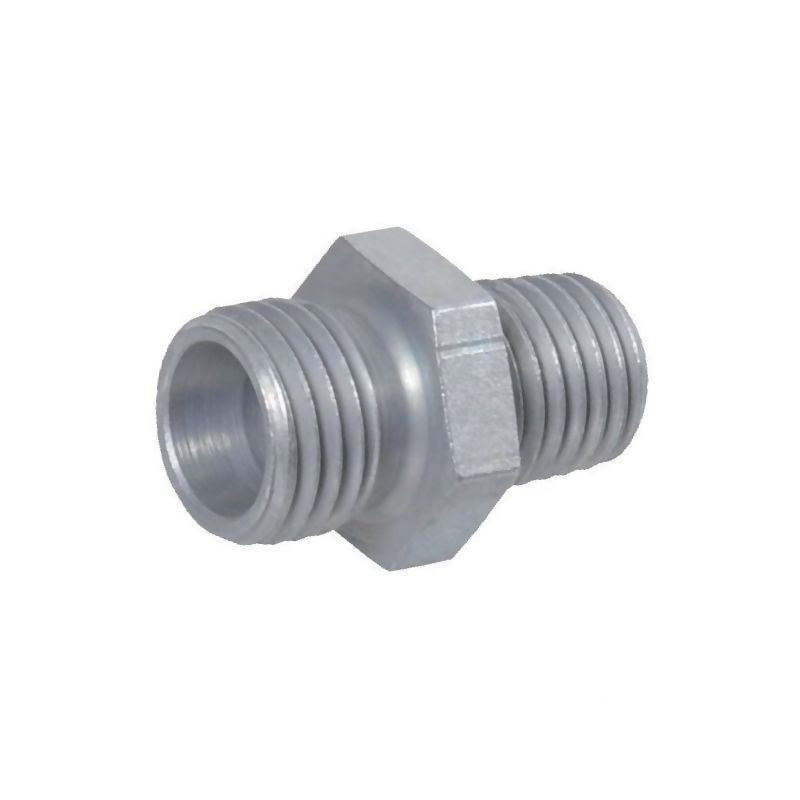

Przyłącze A, 1/4"NPT-16x1,5-10L

Profesjonalne przyłącze hydrauliczne Voss serii L

Przedstawiane przyłącze typu A, oznaczone indeksem 10210L14NPT i referencją producenta GES10L14NPT, to wysokiej klasy komponent systemu rurowego firmy Voss. Element ten został zaprojektowany z myślą o tworzeniu szczelnych i trwałych połączeń w instalacjach hydraulicznych, gdzie wymagana jest precyzja wykonania oraz odporność na wysokie ciśnienia. Produkt należy do popularnej serii L (lekka), co determinuje jego zastosowanie w układach o średnicy rury 10 mm.

Kluczową cechą tego złącza jest hybrydowa konstrukcja gwintów. Z jednej strony posiada ono gwint złącza metrycznego M16 x 1,5, który współpracuje z nakrętką zaciskową i pierścieniem zacinającym 2S. Z drugiej strony znajduje się gwint przyłącza 1/4" NPT (ANSI/ASME B1.20.1-1983), pozwalający na bezpośrednie wkręcenie elementu w porty maszyn, bloki zaworowe lub inne komponenty wyposażone w gwint rurowy stożkowy. Taka konfiguracja umożliwia elastyczne łączenie przewodów hydraulicznych z różnorodnym osprzętem.

Specyfikacja techniczna i parametry pracy

Złącze charakteryzuje się wysokimi parametrami wytrzymałościowymi, co potwierdza maksymalne ciśnienie robocze na poziomie 315 BAR (PN 315). Jest to wartość typowa dla serii L w zastosowaniach przemysłowych, zapewniająca bezpieczeństwo pracy w intensywnie eksploatowanych układach napędowych.

Proces montażu opiera się na sprawdzonej technologii pierścienia zacinającego 2S, który zapewnia optymalne połączenie z przewodem i doskonałe działanie uszczelniające. Uszczelnienie samego połączenia gwintowego (strona NPT) realizowane jest poprzez stożkowy kształt gwintu, co eliminuje konieczność stosowania dodatkowych uszczelek płaskich w tym miejscu, pod warunkiem prawidłowego dokręcenia.

• Producent: Voss
• Indeks produktu: 10210L14NPT
• Referencja dostawcy: GES10L14NPT
• Typ przyłącza: A (BSPT/NPT - metryczny)
• Seria: L (lekka)
• Średnica rury (d1): 10 mm
• Gwint złącza: M16 x 1,5
• Gwint przyłącza: 1/4" NPT (zgodny z ANSI/ASME B1.20.1-1983)
• Ciśnienie robocze max (PN): 315 BAR
• Moment dokręcania: 35 N·m
• Obróbka powierzchniowa: Cynk / Nikiel (wysoka odporność na korozję)
• Standard wykonania: DIN 2353

Wymiary geometryczne i montażowe

Dla prawidłowego doboru narzędzi i przestrzeni montażowej kluczowe są wymiary zewnętrzne złącza. Całkowita długość elementu (lg) wynosi 31,1 mm, przy czym długość samego gwintu przyłączeniowego (K) to 10,2 mm. Średnica zewnętrzna w miejscu przejścia (dx) wynosi 10 mm.

Podczas montażu należy posługiwać się odpowiednimi kluczami płaskimi lub nasadowymi. Rozwartość klucza dla części metrycznej (S1) wynosi 17 mm, natomiast rozwartość klucza dla części z gwintem NPT (oznaczona jako rozwartość klucza 2) to 19 mm. Przestrzeganie zalecanego momentu dokręcania wynoszącego 35 N·m jest istotne dla zachowania szczelności i trwałości połączenia.

Zastosowanie i zalety produktu

Złącze Voss 10210L14NPT znajduje zastosowanie wszędzie tam, gdzie konieczne jest podłączenie przewodu hydraulicznego o średnicy 10 mm do elementów z gwintem 1/4" NPT. Dzięki obróbce powierzchniowej cynk/nikiel, produkt wykazuje dużą odporność na korozję, co wydłuża jego żywotność nawet w trudnych warunkach eksploatacyjnych, takich jak wilgoć czy obecność czynników chemicznych.

Konstrukcja zgodna z normą DIN 2353 gwarantuje pełną kompatybilność z innymi elementami systemów rurowych Voss oraz zamiennikami innych marek spełniającymi ten sam standard. Precyzyjne wykonanie gwintów zapewnia szczelność bez wycieków, co jest kluczowe dla efektywności i bezpieczeństwa układów hydraulicznych.
