Przyłącze A, 1/4"NPT-16x1,5-10L

Przyłącze hydrauliczne Voss typu A 1/4" NPT - 16x1,5 dla rury 10L

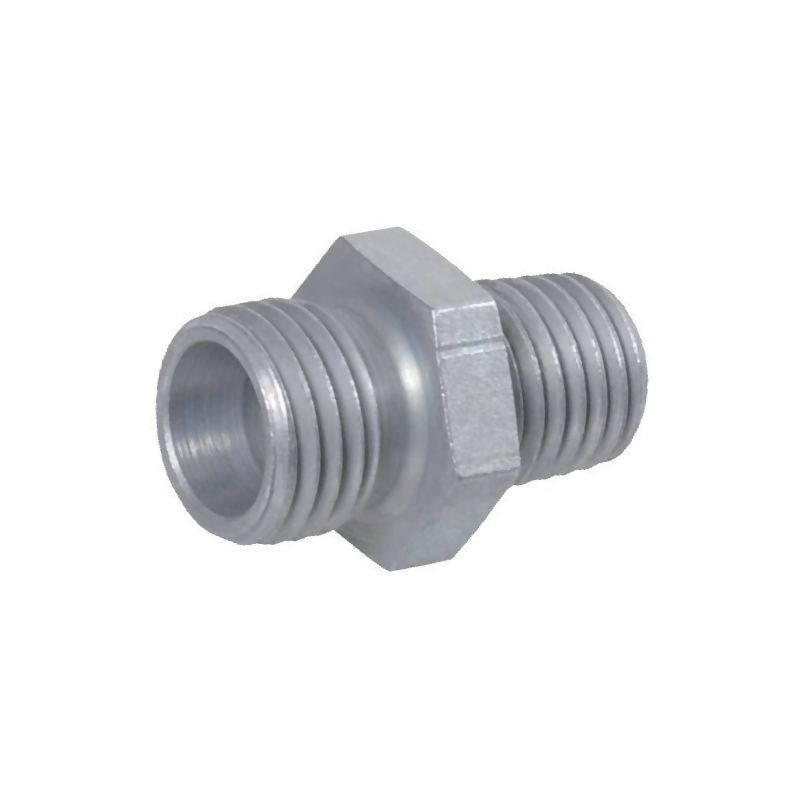

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 10210LRK14 (referencja dostawcy GES10LRK14), to precyzyjny element systemu oringowania przeznaczony do bezpośredniego łączenia przewodów hydraulicznych z elementami posiadającymi gwint metryczny lub wstępnie zmontowanymi złączami. Produkt należy do serii L (lekka), co oznacza jego dedykację do pracy z rurami o średnicy zewnętrznej 10 mm. Jest to kluczowy komponent w budowie szczelnych i wytrzymałych instalacji hydraulicznych w maszynach rolniczych, przemysłowych oraz pojazdach użytkowych.

Konstrukcja i parametry techniczne

Złączka charakteryzuje się hybrydową konstrukcją gwintów, umożliwiającą połączenie dwóch różnych standardów w jednym, kompaktowym elemencie. Z jednej strony znajduje się gwint przyłącza typu BSP o średnicy 1/4 cala (specyfikacja NPT w nazwie handlowej wskazuje na kompatybilność lub specyfikę montażu w danym systemie), natomiast strona przeznaczona do nakrętki oringowej posiada gwint metryczny M16 x 1,5. Taka konfiguracja pozwala na elastyczne integrowanie przewodów rurowych z portami hydraulicznymi o różnej specyfikacji.

Element wykonany jest z wysokogatunkowego stopu metalu, poddanego zaawansowanej obróbce powierzchniowej polegającej na cynkowaniu oraz niklowaniu. Dwuetapowa galwanizacja zapewnia doskonałą odporność na korozję, utlenianie oraz działanie czynników zewnętrznych, takich jak wilgoć, oleje hydrauliczne i smary. Powierzchnia złączki jest gładka, co ułatwia montaż i demontaż, minimalizując ryzyko uszkodzenia uszczelek.

Bezpieczeństwo i wydajność systemu

Główną zaletą zastosowania przyłączy Voss w systemie oringowania jest drastyczne zmniejszenie ryzyka wycieków cieczy roboczej. Szczelność uzyskiwana jest poprzez docisk pierścienia uszczelniającego (oringu) do stożka złączki, a nie poprzez siłę dokręcenia gwintu, co chroni instalację przed naprężeniami mechanicznymi. Przyłącze to zostało zaprojektowane do pracy pod wysokim ciśnieniem, osiągając maksymalne ciśnienie robocze na poziomie 315 BAR (PN 315). Dzięki temu znajduje zastosowanie w układach wysokociśnieniowych, gdzie niezawodność jest priorytetem.

Wymiary i specyfikacja montażowa

Prawidłowy dobór narzędzi i przestrzeni montażowej wymaga znajomości dokładnych wymiarów złączki. Poniżej przedstawiono kluczowe dane techniczne niezbędne przy projektowaniu i serwisowaniu instalacji:

• Seria: L (lekka)
• Średnica rury (d1): 10 mm
• Gwint przyłącza: 1/4" (BSP/NPT)
• Gwint złącza (nakrętki): M16 x 1,5
• Długość całkowita (lg): 28 mm
• Długość gwintu (K): 12 mm
• Rozwartość klucza przy gwincie złącza (S1): 17 mm
• Rozwartość klucza przy korpusie (S2): 19 mm
• Maksymalne ciśnienie robocze: 315 BAR
• Obróbka powierzchniowa: Cynk / Nikiel
• Waga jednostkowa: 2,3 kg (uwaga: wartość katalogowa, może odnosić się do opakowania zbiorczego)

Zastosowanie w praktyce

Przyłącze Voss 10210LRK14 znajduje szerokie zastosowanie w branży motoryzacyjnej, rolniczej oraz przemysłowej. Jest niezastąpione przy budowie i naprawie przewodów hydraulicznych w ciągnikach rolniczych, kombajnach, ładowarkach teleskopowych oraz maszynach budowlanych. Dzięki wysokiej odporności na drgania i zmienne obciążenia ciśnieniowe, zapewnia długotrwałą bezawaryjność układu hydraulicznego. Produkt jest nowy, fabrycznie zapakowany i gotowy do natychmiastowego montażu przy użyciu standardowych kluczy płaskich o rozwartościach 17 mm oraz 19 mm.
