Przyłącze A, 1/4"NPT-18x1,5-10S

Przyłącze hydrauliczne Voss typu A – precyzja i wytrzymałość

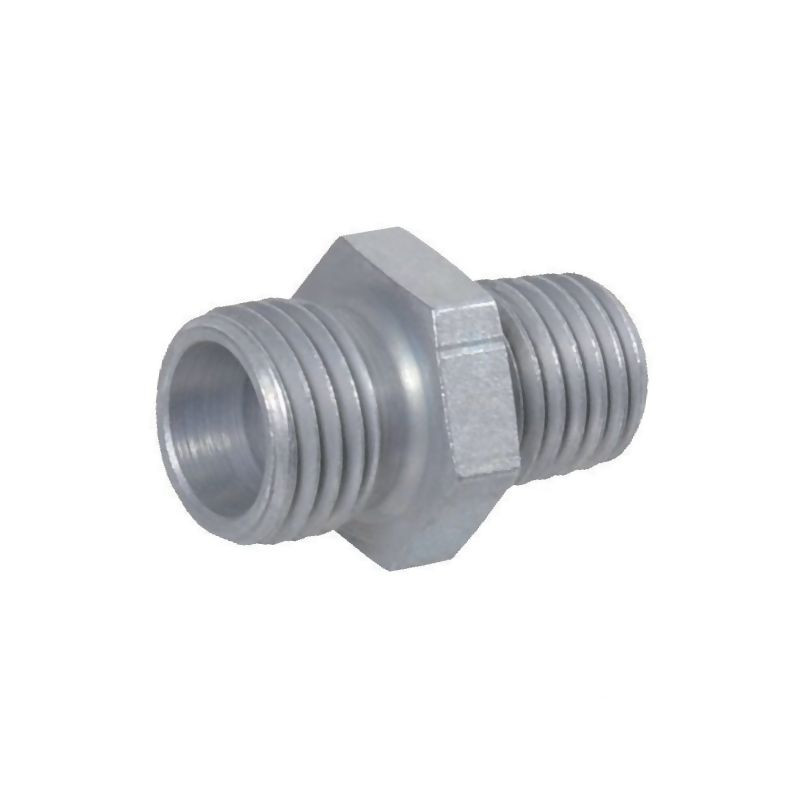

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 10210S14NPT, to profesjonalny element systemów rurowych, zaprojektowany do pracy w wymagających warunkach przemysłowych. Jest to przyłącze typu A, które charakteryzuje się połączeniem gwintu stożkowego NPT z metrycznym gwintem złącza, co umożliwia elastyczne i szczelne integrowanie różnych segmentów instalacji hydraulicznej.

Produkt wykonany jest z wysokiej jakości materiałów, poddanych obróbce powierzchniowej cynk/nikiel. Taka powłoka zapewnia doskonałą odporność na korozję oraz długotrwałą ochronę przed czynnikami zewnętrznymi, co jest kluczowe w aplikacjach narażonych na wilgoć, oleje czy zmienne warunki atmosferyczne. Dzięki temu przyłącze zachowuje swoje właściwości mechaniczne i estetyczne przez cały okres eksploatacji.

Kluczowe parametry techniczne i wymiary

Złącze zostało zaprojektowane zgodnie z normą DIN 2353, a zastosowany gwint przyłącza jest zgodny ze standardem ANSI/ASME B1.20.1-1983. Precyzyjne wykonanie gwarantuje optymalne połączenie z pierścieniem zacinającym oraz doskonałe działanie systemu uszczelniania. Poniżej znajdują się szczegółowe dane techniczne produktu:

• Producent: Voss
• Symbol producenta: GES10S14NPT
• Indeks sklepu: 10210S14NPT
• Rodzaj przyłącza: Typ A (BSPT-metryczny)
• Gwint przyłącza: 1/4" NPT (gwint stożkowy)
• Gwint złącza: M18 x 1,5
• Seria: S (dla rur o średnicy 10 mm)
• Średnica rury (d1): 10 mm
• Ciśnienie robocze max (PN): 630 BAR
• Moment dokręcania: 35 N·m

Wymiary geometryczne i montażowe

Prawidłowy montaż wymaga znajomości dokładnych wymiarów elementu. Przyłącze posiada specyficzne wymiary kluczowe, które ułatwiają pracę instalatorom i serwisantom. Długość całkowita elementu wynosi 35,1 mm, przy czym długość samego gwintu to 10,2 mm. Istotne są również wymiary pod klucz, niezbędne do poprawnego dokręcenia złącza bez ryzyka jego uszkodzenia.

• Długość całkowita (lg): 35,1 mm
• Długość gwintu (K): 10,2 mm
• Rozwartość klucza S1: 19 mm
• Rozwartość klucza 2: 22 mm
• Wymiar dx: 10 mm

Zastosowanie i zalety rozwiązania Voss

Przyłącze Voss 10210S14NPT znajduje szerokie zastosowanie w systemach przewodów hydraulicznych, gdzie wymagana jest wysoka szczelność i odporność na wysokie ciśnienie. Dzięki maksymalnemu ciśnieniu roboczemu na poziomie 630 BAR, element ten sprawdza się w zaawansowanych maszynach rolniczych, budowlanych oraz w przemyśle ciężkim.

Główne zalety tego produktu to:

• Optymalne połączenie z pierścieniem zacinającym serii S.
• Duża odporność na korozję dzięki powłoce cynk/nikiel.
• Zgodność z międzynarodowymi standardami DIN oraz ANSI/ASME.
• Pewne uszczelnienie za pomocą gwintu stożkowego.

Produkt jest sprzedawany jako pojedyncza sztuka. Przed montażem zaleca się stosowanie odpowiednich narzędzi i przestrzeganie zalecanego momentu dokręcania wynoszącego 35 N·m, aby zapewnić bezpieczeństwo i trwałość połączenia.
