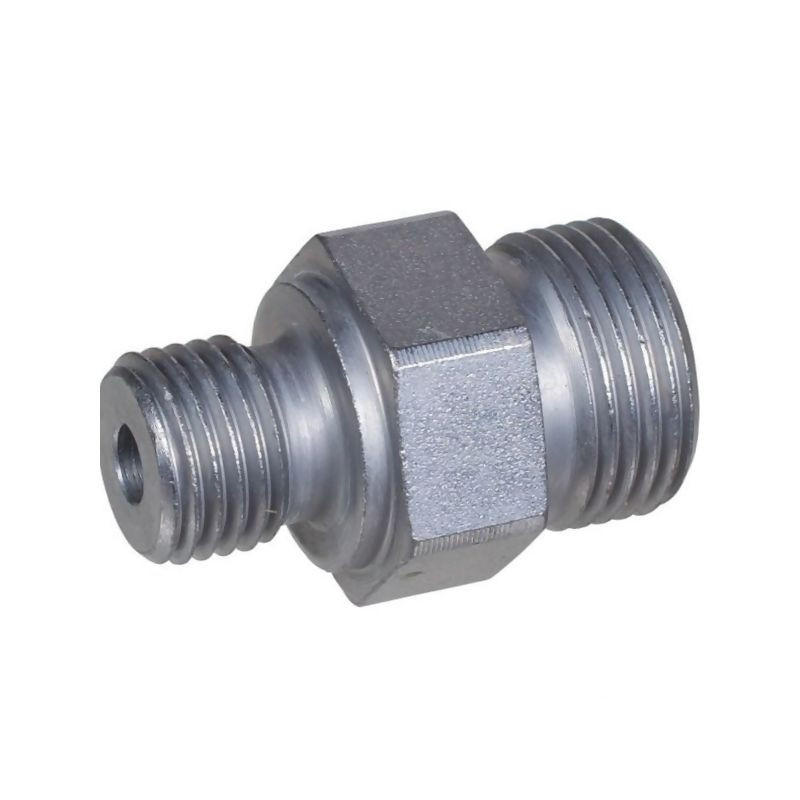

Przyłącze A, 14x1,5-20x1,5 -12S

Przyłącze hydrauliczne Voss typu A – precyzja i szczelność w instalacjach wysokiego ciśnienia

Przedstawiane przyłącze hydrauliczne marki Voss, oznaczone indeksem 10012SM14, to wysokiej klasy komponent zaprojektowany do zastosowań w systemach hydraulicznych wymagających niezawodności i odporności na ekstremalne warunki pracy. Jest to element typu A, służący do bezpośredniego połączenia z metryczną nakrętką wężyka lub wstępnie zmontowanym złączem. Produkt wyróżnia się solidną konstrukcją oraz zaawansowaną technologią uszczelniania, co minimalizuje ryzyko wycieków i zapewnia długotrwałą bezawaryjność instalacji.

Kluczową cechą tego przyłącza jest zastosowanie uszczelnienia krawędzią tnącą, które gwarantuje hermetyczność połączenia nawet przy wysokich parametrach roboczych. Element wykonany jest z materiałów o dużej odporności na korozję, a jego powierzchnia została poddana obróbce cynkowo-niklowej, co dodatkowo zabezpiecza go przed wpływem czynników zewnętrznych i agresywnych środowisk przemysłowych. Dla zastosowań specjalistycznych, producent oferuje możliwość zamówienia wersji wykonanej ze stali szlachetnej.

Zastosowanie i specyfikacja techniczna

Przyłącze Voss 10012SM14 znajduje zastosowanie głównie w montażu węży hydraulicznych oraz przewodów hydraulicznych. Dzięki zgodności z normami DIN 2353 oraz DIN 3852 (kształt B), element ten idealnie współpracuje z innymi komponentami systemów rurowych spełniających te standardy. Gwint przyłącza jest zgodny z normą DIN-ISO 228 (R, DIN259), co ułatwia integrację z istniejącymi instalacjami.

Produkt charakteryzuje się wysokim ciśnieniem nominalnym wynoszącym aż 630 BAR, co predysponuje go do pracy w ciężkich warunkach eksploatacyjnych, takich jak maszyny budowlane, rolnicze czy przemysłowe układy napędowe. Precyzyjne wykonanie gwintu metrycznego oraz odpowiedni moment dokręcania zapewniają stabilność połączenia podczas drgań i pulsacji ciśnienia.

Kluczowe parametry techniczne

• Producent: Voss
• Indeks produktu: 10012SM14
• Referencja dostawcy: GES12SM14
• Typ przyłącza: A (metryczny-metryczny)
• Średnica rury (d1/d6): 12 mm
• Seria: S
• Gwint przyłącza (d2): M14 x 1,5 mm
• Gwint złącza: M20 x 1,5 mm
• Ciśnienie nominalne (PN): 630 BAR
• Uszczelnienie: Krawędzią tnącą (kształt B wg DIN 3852)
• Obróbka powierzchniowa: Cynk / Nikiel
• Moment dokręcania: 90 N·m
• Długość całkowita (lg): 36 mm
• Długość gwintu (K): 12 mm
• Rozwartość klucza S1: 22 mm
• Rozwartość klucza 2: 24 mm
• Wymiar x: 5 mm
• Wymiar l2: 16,5 mm

Korzyści płynące z wyboru przyłącza Voss

Wybór przyłącza Voss 10012SM14 to inwestycja w bezpieczeństwo i efektywność systemu hydraulicznego. Niewielkie ryzyko wycieku dzięki precyzyjnemu uszczelnieniu krawędziowemu przekłada się na niższe koszty eksploatacji i mniejsze przestoje maszyny. Duża odporność na korozję zapewniająca długą żywotność elementu nawet w trudnych warunkach atmosferycznych lub chemicznych. Zgodność z międzynarodowymi normami DIN i ISO gwarantuje pełną interchangeability z innymi elementami wysokiej klasy.
