Przyłącze A, 16x1,5-20x1,5 -12S

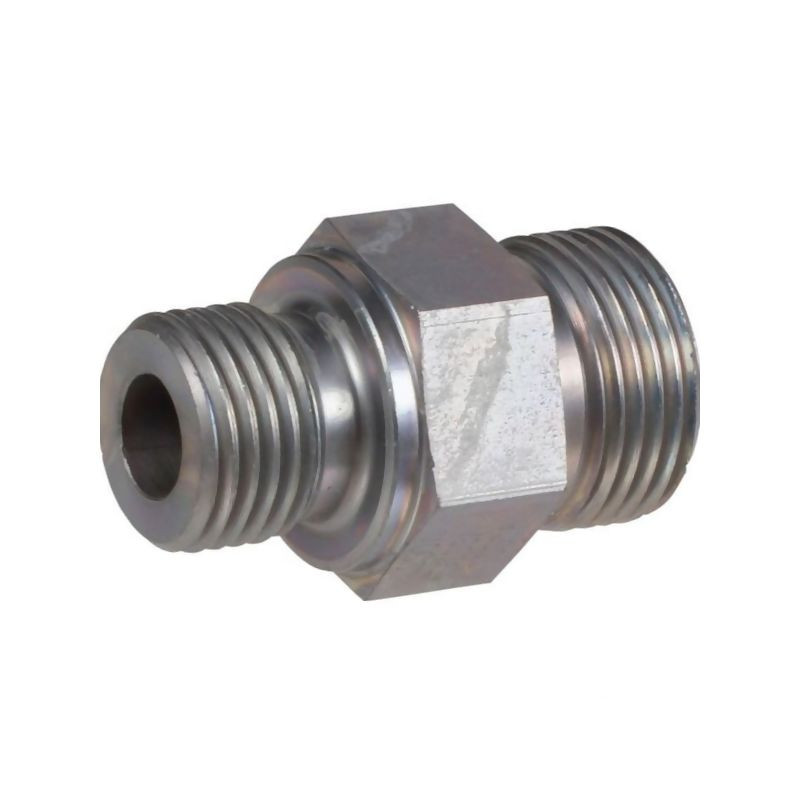

Przyłącze hydrauliczne Voss typu A – precyzja i szczelność w systemach wysokiego ciśnienia

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 10012SM16, to profesjonalny element instalacyjny zaprojektowany do pracy w wymagających warunkach przemysłowych. Jest to komponent typu A, charakteryzujący się połączeniem metrycznym z obu stron, co zapewnia wysoką kompatybilność z popularnymi systemami przewodów hydraulicznych. Produkt wyróżnia się solidną konstrukcją oraz zaawansowaną technologią uszczelniania, która minimalizuje ryzyko wycieków nawet przy ekstremalnych obciążeniach.

Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce powierzchniowej (cynk/nikiel), przyłącze oferuje dużą odporność na korozję i czynniki zewnętrzne. Jest to kluczowa cecha w aplikacjach narażonych na wilgoć, chemikalia lub trudne warunki atmosferyczne. Element ten stanowi niezawodny punkt łączenia w układach hydraulicznych, gdzie priorytetem jest bezpieczeństwo i długotrwała bezawaryjność pracy.

Zastosowanie i specyfika techniczna

Przyłącze to znajduje zastosowanie głównie w układach przewodów hydraulicznych oraz wężach hydraulicznych. Jego konstrukcja pozwala na bezpośrednie połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Dzięki zgodności z normami DIN 2353 oraz DIN-ISO 228, produkt integruje się z szeroką gamą standardowych komponentów dostępnych na rynku.

Kluczowym elementem konstrukcyjnym jest uszczelnienie krawędzią tnącą (kształt B zgodnie z DIN 3852). Rozwiązanie to gwarantuje hermetyczne połączenie bez konieczności stosowania dodatkowych uszczelek elastycznych, co upraszcza montaż i zwiększa trwałość złącza w warunkach drgań i pulsacji ciśnienia.

Parametry techniczne i wymiary

Poniżej przedstawiono szczegółowe dane techniczne produktu, które należy brać pod uwagę podczas doboru elementów do instalacji:

• Producent: Voss
• Indeks produktu: 10012SM16
• Referencja dostawcy: GES12SM16
• Typ przyłącza: A (metryczny-metryczny)
• Gwint przyłącza: M16 x 1,5 mm
• Gwint złącza: M20 x 1,5 mm
• Seria: S (lekka)
• Średnica rury (d1/d6): 12 mm / 21 mm
• Ciśnienie nominalne (PN): 630 BAR
• Moment dokręcania: 120 N·m
• Obróbka powierzchniowa: Cynk / Nikiel
• Uszczelnienie: Krawędzią tnącą (kształt B)
• Długość całkowita (lg): 36,5 mm
• Długość gwintu (K): 12 mm
• Rozwartość klucza S1: 22 mm
• Rozwartość klucza 2: 24 mm
• Norma ISO: 228
• Standard: DIN 2353, DIN 3852

Korzyści płynące z wyboru produktu Voss

Zastosowanie przyłączy Voss w instalacjach hydraulicznych przekłada się na realne oszczędności eksploatacyjne. Niewielkie ryzyko wycieku dzięki precyzyjnemu uszczelnieniu krawędzią tnącą eliminuje problemy z utratą ciśnienia i zabrudzeniem otoczenia olejem hydraulicznym. Wysoka odporność na korozję zapewnia długą żywotność elementu, co jest szczególnie istotne w maszynach rolniczych, budowlanych oraz przemysłowych pracujących w trudnym środowisku.

Warto zaznaczyć, że produkt jest dostępny również w wersji ze stali szlachetnej na specjalne zamówienie, co rozszerza możliwości jego aplikacyjne w sektorze spożywczym lub chemicznym, gdzie wymagana jest najwyższa czystość materiałowa. Standardowa wersja z powłoką cynkowo-niklową stanowi jednak optymalny wybór dla większości zastosowań ogólnoprzemysłowych.
