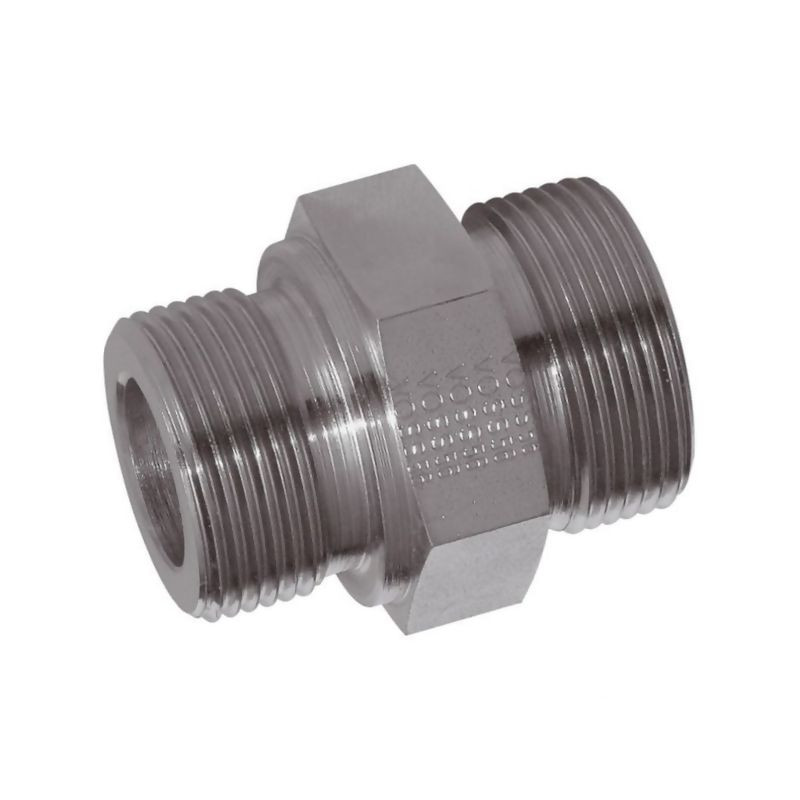

Przyłącze A, 18x1,5-26x1,5 -18L

Przyłącze hydrauliczne Voss typu A – precyzja i szczelność w instalacjach

Prezentowane przyłącze hydrauliczne typu A, oznaczone indeksem 10018LM18, to wysokiej klasy komponent marki Voss, zaprojektowany do zastosowań w systemach hydraulicznych wymagających najwyższej niezawodności. Element ten służy do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem, zapewniając stabilną i szczelną integrację przewodów w układach wysokiego ciśnienia.

Kluczową zaletą tego rozwiązania jest zastosowanie uszczelnienia krawędzią tnącą (kształt B zgodnie z DIN 3852), co minimalizuje ryzyko wycieków nawet przy dynamicznych zmianach ciśnienia i wibracjach. Powierzchnia elementu została poddana obróbce cynkowo-niklowej, co gwarantuje dużą odporność na korozję oraz wydłuża żywotność komponentu w trudnych warunkach eksploatacyjnych.

Specyfikacja techniczna i parametry pracy

Przyłącze zostało wykonane zgodnie z rygorystycznymi normami DIN 2353 oraz DIN-ISO 228, co zapewnia pełną kompatybilność z innymi elementami systemu Voss oraz standardowymi częściami hydraulicznymi. Konstrukcja serii L (lekka) jest optymalizowana pod kątem stosunku wytrzymałości do wagi, zachowując jednocześnie pełną zdolność do pracy pod wysokim ciśnieniem.

Element charakteryzuje się maksymalnym ciśnieniem roboczym na poziomie 400 bar (PN 400), co kwalifikuje go do zastosowań w zaawansowanych maszynach rolniczych, budowlanych oraz przemysłowych. Precyzyjne wykonanie gwintów oraz powierzchni uszczelniających pozwala na osiągnięcie wymaganych parametrów szczelności przy zachowaniu odpowiedniego momentu dokręcania.

Kluczowe cechy i zastosowanie

• Typ przyłącza: A (metryczny-metryczny)
• Producent: Voss
• Seria: L (lekka)
• Średnica rury (d1): 18 mm
• Gwint przyłącza: M18 x 1,5 mm
• Gwint złącza: M26 x 1,5 mm
• Maksymalne ciśnienie robocze: 400 bar
• Uszczelnienie: Krawędzią tnącą (kształt B, DIN 3852)
• Obróbka powierzchniowa: Cynk / Nikiel
• Moment dokręcania: 100 N·m

Wymiary i dane montażowe

Dla prawidłowego doboru i montażu kluczowe są precyzyjne wymiary geometryczne przyłącza. Element posiada długość całkowitą (lg) wynoszącą 33,5 mm oraz długość gwintu (K) równą 12,0 mm. Istotne są również wymiary kluczowe niezbędne podczas instalacji:

• Rozwartość klucza S1 (przy rurze): 27 mm
• Rozwartość klucza S2 (przy gwincie złącza): 32 mm
• Średnica zewnętrzna d6: 23 mm
• Wymiar x: 11 mm
• Wymiar l2: 14 mm

Dzięki zgodności z normą ISO 228 oraz DIN 2353, przyłącze 10018LM18 jest elementem uniwersalnym w ramach systemów Voss, umożliwiającym szybką i bezproblemową wymianę lub rozbudowę istniejących instalacji hydraulicznych. Dla zastosowań specjalistycznych, producent oferuje możliwość zamówienia wersji ze stali szlachetnej, jednak standardowa wersja cynkowano-niklowana stanowi optymalny wybór dla większości zastosowań przemysłowych i mobilnych.
