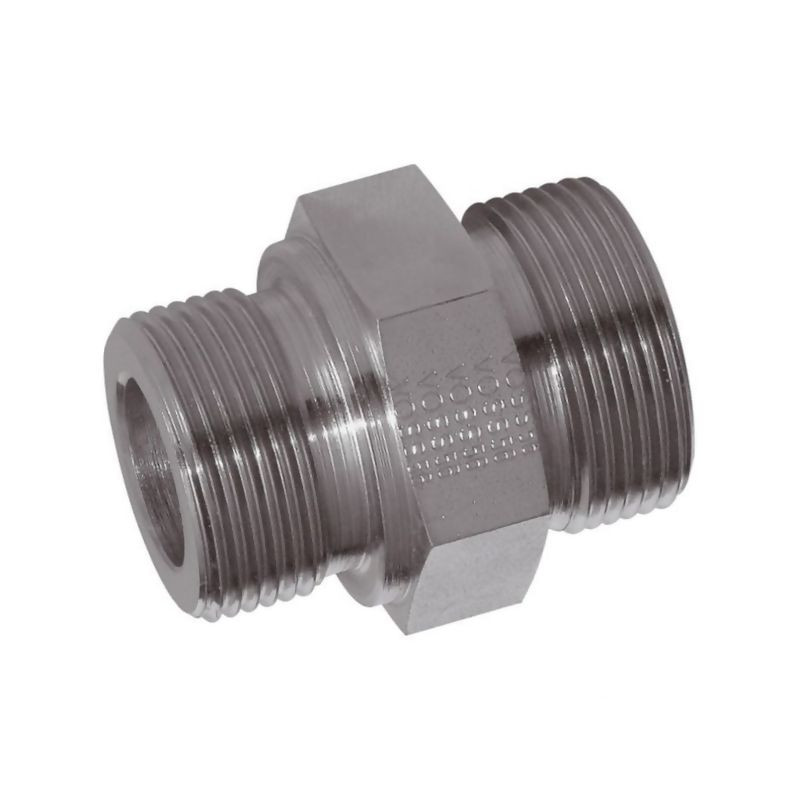

Przyłącze A, 18x1,5-30x2,0 -20S

Przyłącze hydrauliczne Voss typu A – seria S

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 10020SM18, stanowi profesjonalne rozwiązanie do budowy szczelnych i wytrzymałych instalacji hydraulicznych. Jest to element z serii S, zaprojektowany do bezpośredniego połączenia z metryczną nakrętką wężyka lub wstępnie zmontowanym złączem. Produkt charakteryzuje się wysoką precyzją wykonania oraz zgodnością z rygorystycznymi normami przemysłowymi, co gwarantuje bezpieczeństwo i niezawodność pracy w warunkach wysokiego ciśnienia.

Kluczową zaletą tego przyłącza jest zastosowanie uszczelnienia krawędzią tnącą, co minimalizuje ryzyko wycieków cieczy hydraulicznej. Dzięki temu rozwiązanie to znajduje szerokie zastosowanie w systemach przewodów hydraulicznych oraz wężach, gdzie wymagana jest maksymalna szczelność i odporność na drgania oraz zmiany ciśnienia.

Specyfikacja techniczna i parametry

Przyłącze zostało wyprodukowane z materiałów o dużej odporności na korozję. Standardowo element posiada obróbkę powierzchniową w postaci cynkowania lub niklowania, co dodatkowo zabezpiecza go przed wpływem czynników zewnętrznych. Dla zastosowań w szczególnie agresywnych środowiskach, produkt może być dostępny na zamówienie w wersji ze stali szlachetnej.

Konstrukcja przyłącza spełnia wymagania normy DIN 2353. Gwint jest zgodny z DIN-ISO 228 (R, DIN259), a kształt uszczelnienia typu B odpowiada normie DIN 3852. Poniżej znajdują się szczegółowe dane techniczne potwierdzające parametry produktu:

• Producent: Voss
• Indeks produktu: 10020SM18
• Referencja dostawcy: GES20SM18
• Seria: S
• Średnica rury (d1/d6): 20 mm
• Średnica gwintu przyłącza (d2): 18 mm
• Typ gwintu złącza: Metryczny M18
• Skok gwintu: 1.50 mm
• Ciśnienie robocze max. (PN): 400 BAR
• Moment dokręcania: 190 N·m
• Długość całkowita (lg): 40.5 mm
• Długość gwintu (K): 12 mm
• Rozwartość klucza (S1): 32 mm
• Rozwartość klucza 2: 36 mm
• Wymiar x: 8 mm
• Wymiar l2: 18 mm

Zastosowanie i montaż

Przyłącze typu A jest dedykowane do systemów, w których kluczowa jest stabilność połączenia przy wysokich obciążeniach. Maksymalne ciśnienie robocze na poziomie 400 BAR pozwala na wykorzystanie tego elementu w ciężkim sprzęcie rolniczym, maszynach budowlanych oraz w przemyśle motoryzacyjnym i warsztatowym.

Podczas montażu należy zwrócić szczególną uwagę na zachowanie odpowiedniego momentu dokręcania, który dla tego modelu wynosi 190 N·m. Prawidłowe dokręcenie zapewnia aktywację uszczelnienia krawędzią tnącą, co jest warunkiem koniecznym dla uzyskania pełnej szczelności układu. Dzięki standaryzacji wymiarów i zgodności z normami ISO 228 oraz DIN, element ten łatwo integruje się z innymi komponentami instalacji hydraulicznych dostępnych na rynku.
