Przyłącze A, 1"BSP-1i1/16"JIC

Przyłącze A, 1"BSP-1i1/16"JIC

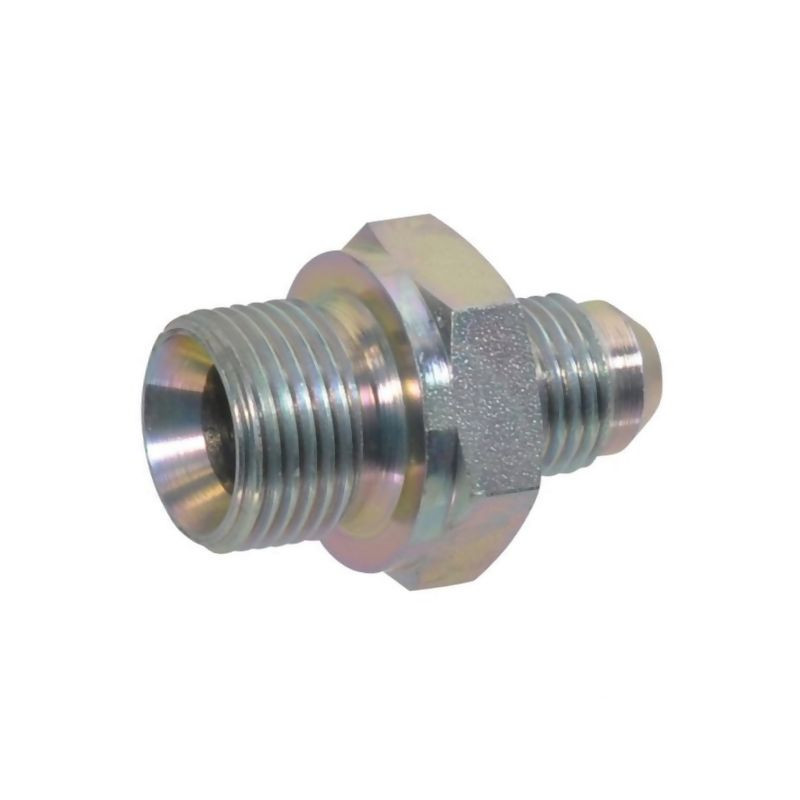

Przyłącze hydrauliczne typu A z gwintem przyłącza 1" BSP i złączem 1 1/16" JIC/UNF. Produkt zaprojektowany do połączeń ze stożkiem 37º (74º) oraz do złącz śrubowych na obrzeżu blachy z gwintem UNF/JIC zgodnie z SAE I 514. Wykonanie ze stali zapewnia trwałość w typowych warunkach pracy układów hydraulicznych.

Parametry techniczne obejmują długość korpusu 22 mm oraz całkowitą długość 525 mm. Gwint podłączenia na stożku 37º: UNF wg ANSI, gwint podłączenia po stronie stożka 37º: UNF. Długość gwintu 18,5 mm. Ciśnienie nominalne wynosi 280 bar. Rura (średnica) 3/4 cala, szerokość przewodu 18 mm. Złącze BSP: 1 cal.

Przyłącze jest przeznaczone do zastosowań w systemach hydraulicznych wymagających stabilnego i szczelnego połączenia zgodnego z normami przemysłowymi. Dostarcza pewne i trwałe połączenie między elementami układu, zapewniając kompatybilność z dostarczanymi komponentami.

Zastosowanie

• Połączenia ze stożkiem 37º (74º) w układach hydraulicznych.
• Połączenia śrubowe na obrzeżu blachy z gwintem UNF/JIC zgodnie z SAE I 514.
• Połączenia z gwintem BSP 1 cal oraz złączem UNF/JIC 1 1/16 cala.

Weryfikacja dopasowania i wskazówki przed zakupem

• Sprawdź dopasowanie numerów referencyjnych i katalogowych podanych w danych produktu, aby zapewnić kompatybilność z maszyną i istniejącym układem hydraulicznym.
• Upewnij się, że gwint BSP i złącza JIC/UNF odpowiadają stosowanym komponentom w systemie.
• Zweryfikuj długości i średnice (np. długość całkowita, długość gwintu, rozmiar przewodu) zgodnie z wymaganiami instalacyjnymi.
• Przed zakupem potwierdź, że zastosowanie dotyczy układu pracującego w zakresie ciśnienia nominalnego 280 bar.

W razie wątpliwości co do dopasowania, warto skonsultować specyfikację techniczną i porównać ją z istniejącymi komponentami w maszynie, aby zapewnić pełną kompatybilność i bezpieczną pracę całego układu hydraulicznego.
