Przyłącze A, 1i1/2"NPT-52x2,0-42L

Przyłącze hydrauliczne Voss typu A – specyfikacja techniczna

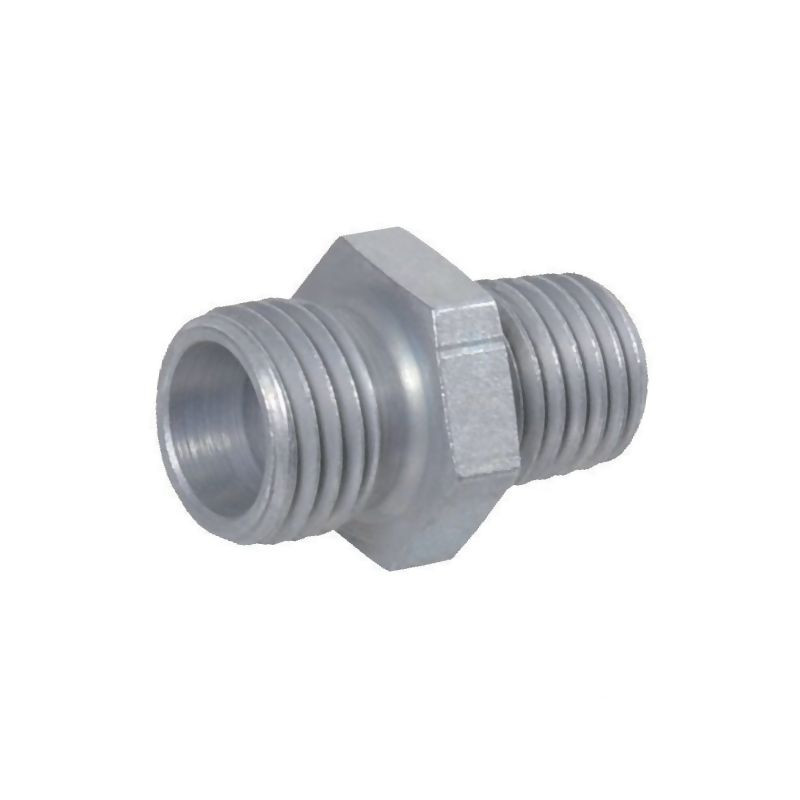

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 10242L112NPT (referencja dostawcy GES42L112NPT), to wysokiej klasy element instalacji rurowych, zaprojektowany do pracy w systemach wymagających wysokiej szczelności i odporności na zmienne warunki eksploatacyjne. Jest to przyłącze typu A, które łączy przewód hydrauliczny o średnicy zewnętrznej 42 mm (seria L) z elementem posiadającym gwint rurowy stożkowy 1-1/2" NPT.

Konstrukcja złącza opiera się na sprawdzonej technologii pierścienia zacinającego 2S, co gwarantuje optymalne połączenie i doskonałe działanie w układach hydraulicznych. Element charakteryzuje się dużą odpornością na korozję dzięki zastosowaniu zaawansowanej obróbki powierzchniowej polegającej na cynkowaniu i niklowaniu. Zgodność z normą DIN 2353 oraz gwintem zgodnym z ANSI/ASME B1.20.1-1983 zapewnia pełną interoperacyjność z innymi komponentami standardowych instalacji przemysłowych.

Kluczowe parametry techniczne i wymiary

Przyłącze zostało precyzyjnie wykonane z myślą o montażu na rurach o średnicy 42 mm. Poniżej znajdują się szczegółowe dane techniczne, które należy uwzględnić podczas projektowania instalacji lub doboru części zamiennych:

• Typ przyłącza: A (BSPT-metryczny)
• Gwint przyłącza: 1-1/2" NPT (gwint rurowy stożkowy)
• Gwint złącza (metryczny): M52 x 2,0
• Seria rur: L (lekka)
• Średnica rury (d1): 42 mm
• Średnica zewnętrzna pierścienia (dx): 42 mm
• Długość całkowita (lg): 53 mm
• Długość gwintu metrycznego (K): 18,4 mm
• Rozwartość klucza S1: 55 mm
• Rozwartość klucza 2: 60 mm
• Ciśnienie robocze maksymalne (PN): 160 BAR
• Moment dokręcania: 385 N·m
• Ciężar jednostkowy: 35,2 kg (uwaga: wartość katalogowa, proszę zweryfikować przy zamówieniach masowych)

Zastosowanie i właściwości użytkowe

Złącze Voss 10242L112NPT znajduje zastosowanie przede wszystkim w przemyśle ciężkim, maszynach rolniczych oraz w układach hydraulicznych stacjonarnych i mobilnych. Dzięki uszczelnieniu za pomocą gwintu stożkowego, połączenie jest niezwykle trwałe i odporne na wibracje. Wysokie ciśnienie robocze na poziomie 160 BAR pozwala na wykorzystanie tego elementu w systemach średniego i wysokiego ciśnienia.

Obróbka powierzchniowa cynk/nikiel nie tylko zabezpiecza materiał przed korozją atmosferyczną i chemiczną, ale również ułatwia montaż i demontaż, zapobiegając zacieraniu się gwintów. Moment dokręcania wynoszący 385 N·m wymaga użycia odpowiednich narzędzi pomiarowych, aby zapewnić bezpieczeństwo i szczelność połączenia zgodnie ze sztuką inżynierską.

Kompatybilność i normy

Produkt jest zgodny z międzynarodowymi standardami, co ułatwia jego integrację z istniejącymi instalacjami. Gwint metryczny M52x2,0 jest standardem w serii L dla rur o tej średnicy, natomiast końcówka NPT 1-1/2" pozwala na bezpośrednie podłączenie do armatury, zaworów lub siłowników wyposażonych w gwinty rurowe stosowane powszechnie w technice amerykańskiej i międzynarodowej. Przy wyborze tego elementu należy zwrócić uwagę na serię L, która różni się grubością ścianki rury od serii S (ciężkiej), co ma kluczowe znaczenie dla poprawnego działania pierścienia zacinającego.
