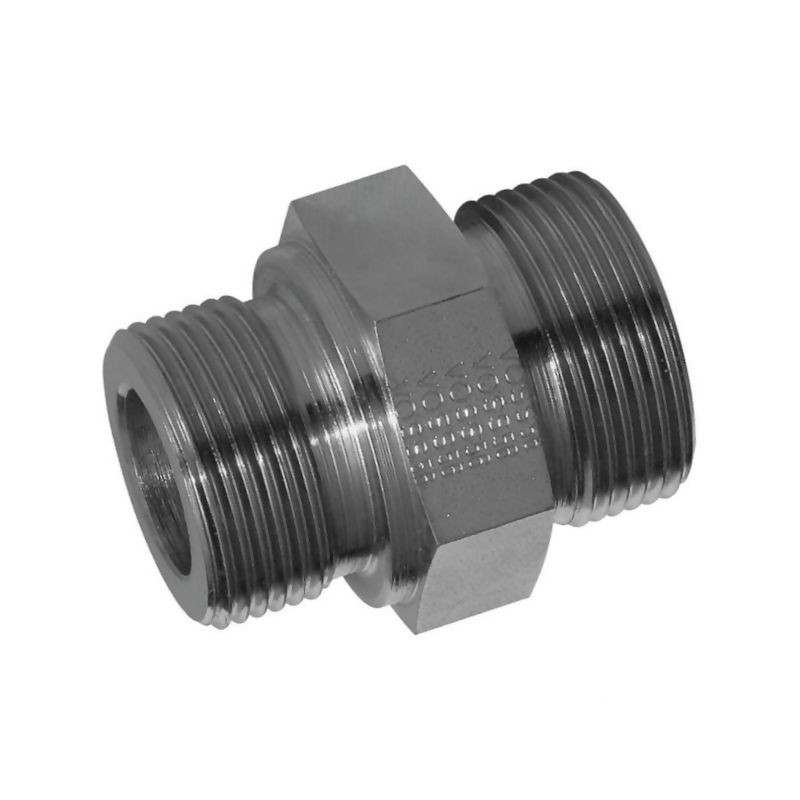

Przyłącze A, 3/4"BSP-24x1,5 -16S

Profesjonalne przyłącze hydrauliczne Voss typu A

Przedstawiane przyłącze hydrauliczne marki Voss, oznaczone indeksem 10116SR34A, to wysokiej klasy komponent zaprojektowany do zastosowań w systemach przewodów hydraulicznych. Produkt umożliwia bezpośrednie połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem, co znacząco ułatwia i przyspiesza proces montażu instalacji. Dzięki precyzyjnemu wykonaniu i zastosowaniu zaawansowanych rozwiązań technicznych, element ten charakteryzuje się minimalnym ryzykiem wycieków, co jest kluczowe dla bezpieczeństwa i efektywności pracy układów hydraulicznych.

Konstrukcja przyłącza opiera się na sprawdzonej normie DIN 2353, a gwint jest zgodny z DIN-ISO 228 (R, DIN259). Zastosowano uszczelnienie kształtu B, zgodne z normą DIN 3852, które zapewnia hermetyczność połączenia poprzez uszczelnienie krawędzią tnącą. Taki rodzaj uszczelnienia jest szczególnie polecany w aplikacjach wymagających wysokiej niezawodności i odporności na drgania oraz zmienne obciążenia ciśnieniowe.

Kluczowe parametry techniczne i wymiary

Przyłącze zostało zaprojektowane do pracy z rurami o średnicy zewnętrznej 16 mm (oznaczenie d1 oraz d6). Gwint przyłącza to standardowy gwint rurowy BSP o średnicy 3/4 cala. Po drugiej stronie znajduje się gwint metryczny M24 x 1,5, typowy dla serii S w systemach hydraulicznych. Element wyróżnia się dużą odpornością na korozję dzięki zastosowaniu obróbki powierzchniowej cynk/nikiel.

Poniżej przedstawiamy szczegółowe dane techniczne produktu, które należy uwzględnić podczas doboru elementów instalacji:

• Producent: Voss
• Numer katalogowy: 10116SR34A
• Referencja dostawcy: GES16SR34
• Typ przyłącza: A (BSP-metryczny)
• Średnica rury (d1/d6): 16 mm
• Gwint przyłącza: 3/4" BSP (zgodny z DIN-ISO 228)
• Gwint złącza: M24 x 1,5 (seria S)
• Ciśnienie robocze max (PN): 400 BAR
• Moment dokręcania: 350 N·m
• Rozwartość klucza S1: 32 mm
• Rozwartość klucza S2: 30 mm
• Długość całkowita (lg): 45 mm
• Długość gwintu (K): 16,0 mm
• Wymiar l2: 20,5 mm
• Wymiar x: 12 mm
• Ciężar jednostkowy: 15,5 kg (uwaga: wartość katalogowa)

Zastosowanie i korzyści użytkowe

Przyłącze Voss 10116SR34A znajduje szerokie zastosowanie w przemyśle maszynowym, rolniczym oraz w budowie urządzeń mobilnych, gdzie wymagana jest wysoka szczelność i wytrzymałość połączeń hydraulicznych. Jego konstrukcja pozwala na montaż w przestrzeniach o ograniczonej dostępności, a precyzyjne wymiary zapewniają powtarzalność procesu produkcyjnego.

Głównymi zaletami tego rozwiązania są:

• Bezpośrednia kompatybilność z metrycznymi nakrętkami wężowymi.
• Wysoka odporność na korozję dzięki powłoce cynkowo-niklowej.
• Możliwość zamówienia wersji ze stali szlachetnej na indywidualne żądanie.
• Zgodność z międzynarodowymi normami DIN i ISO, co gwarantuje interchangeability z innymi komponentami systemowymi.

Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji. Przed montażem zaleca się sprawdzenie czystości powierzchni uszczelniających oraz stosowanie odpowiednich momentów dokręcania zgodnie z wytycznymi producenta (350 N·m), aby zapewnić długotrwałą bezawaryjność układu.
