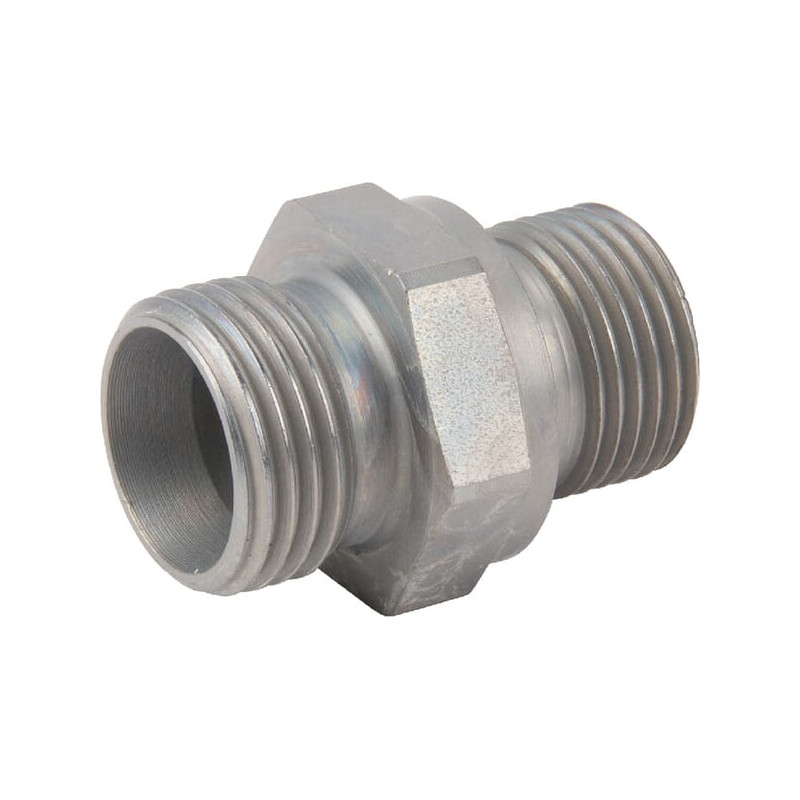

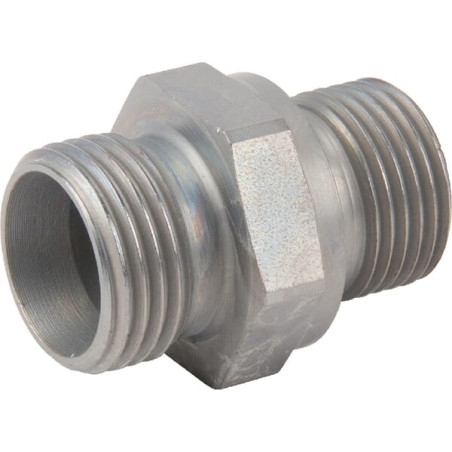

Przyłącze A, 3/8"BSP-20x1,5 -12S

Przyłącze hydrauliczne Voss typu A – precyzja i szczelność

Przedstawiane przyłącze marki Voss, oznaczone indeksem 10112SR38ACH60, to wysokiej klasy element systemu hydraulicznego, zaprojektowany do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Produkt ten stanowi kluczowy komponent w budowie niezawodnych instalacji hydraulicznych, gdzie priorytetem jest eliminacja ryzyka wycieków oraz zapewnienie stabilności połączenia pod wysokim ciśnieniem.

Konstrukcja przyłącza opiera się na sprawdzonych standardach przemysłowych, co gwarantuje jego kompatybilność z szeroką gamą przewodów i węży hydraulicznych. Dzięki zastosowaniu uszczelnienia krawędzią tnącą (kształt B zgodnie z DIN 3852), element ten zapewnia hermetyczność połączenia bez konieczności stosowania dodatkowych uszczelek płaskich czy taśm uszczelniających, co znacząco przyspiesza montaż i zwiększa bezpieczeństwo eksploatacji.

Zaawansowana technologia i odporność na korozję

Jedną z najważniejszych cech tego przyłącza jest jego duża odporność na korozję. Element poddano obróbce powierzchniowej polegającej na cynkowaniu oraz niklowaniu. Taka dwuetapowa ochrona skutecznie zabezpiecza stal przed działaniem wilgoci, czynników chemicznych oraz trudnych warunków atmosferycznych, co jest kluczowe w zastosowaniach zewnętrznych lub w środowiskach o podwyższonej wilgotności.

Produkt spełnia rygorystyczne normy DIN 2353 oraz DIN-ISO 228 (R, DIN259), co potwierdza jego zgodność z europejskimi standardami jakościowymi. Dla użytkowników wymagających jeszcze wyższej odporności chemicznej lub pracujących w specyficznych branżach (np. spożywczej czy farmaceutycznej), producent oferuje możliwość zamówienia wersji wykonanej ze stali szlachetnej.

Zastosowanie w systemach hydraulicznych

Przyłącze Voss 10112SR38ACH60 znajduje szerokie zastosowanie w przemyśle maszynowym, rolniczym oraz motoryzacyjnym. Jest dedykowane do:

• Łączenia węży hydraulicznych z instalacjami rurowymi.
• Budowy przewodów hydraulicznych w maszynach roboczych.
• Systemów wymagających pracy pod wysokim ciśnieniem nominalnym.

Dzięki kompaktowej budowie i precyzyjnie wykonanym gwintom, element ten idealnie sprawdza się w miejscach o ograniczonej przestrzeni montażowej, zapewniając jednocześnie pełną funkcjonalność i łatwość serwisowania.

Parametry techniczne i wymiary

Poniżej przedstawiamy szczegółowe dane techniczne produktu, które należy uwzględnić podczas doboru elementów do instalacji:

• Typ przyłącza: A (gwint zewnętrzny BSP do nakrętki metrycznej)
• Gwint przyłącza: 3/8" BSP
• Gwint złącza: 20x1,5 mm
• Średnica rury (d1): 12 mm (seria S – ciężka)
• Ciśnienie nominalne (PN): 250 BAR (zgodnie z DIN 2401)
• Moment dokręcania: 80 N·m
• Długość całkowita (lg): 36,5 mm
• Długość gwintu (i): 12 mm
• Średnica zewnętrzna: 22 mm
• Rozwartość klucza (SW1): 22 mm
• Wymiar x: 8 mm
• Wymiar l2: 17 mm
• Materiał i wykończenie: Stal cynkowana i niklowana
• Uszczelnienie: Krawędzią tnącą (kształt B, DIN 3852)

Produkt dostępny jest w cenie za sztukę. Jego solidna konstrukcja i precyzyjne wykonanie czynią go niezawodnym wyborem dla profesjonalistów dbających o jakość i trwałość swoich instalacji hydraulicznych.
