Przyłącze A, 3/8"BSP-22x1,5 -14S

Przyłącze hydrauliczne Voss typu A 14S – specyfikacja i zastosowanie

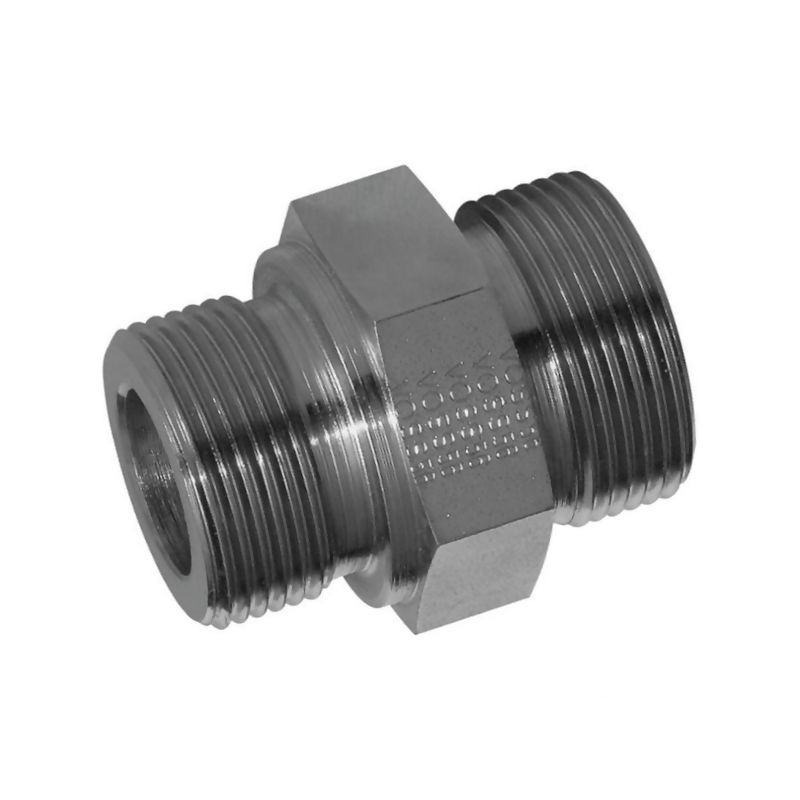

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 10114SR38A, to precyzyjny element instalacji rurowych, zaprojektowany do pracy w wymagających warunkach przemysłowych. Jest to komponent serii S, przeznaczony do rur o średnicy 14 mm, zapewniający bezpieczne i szczelne połączenie w układach wysokiego ciśnienia. Produkt wykonany jest z materiałów o dużej odporności na korozję, co gwarantuje długą żywotność nawet w trudnym środowisku pracy.

Kluczową cechą tego przyłącza jest możliwość bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Taka konstrukcja upraszcza proces montażu i minimalizuje ryzyko błędów instalacyjnych. Zastosowane uszczelnienie krawędzią tnącą zapewnia hermetyczność połączenia bez konieczności stosowania dodatkowych uszczelniaczy, co jest istotne dla utrzymania czystości układu hydraulicznego.

Parametry techniczne i wymiary

Przyłącze charakteryzuje się precyzyjnie określonymi wymiarami i parametrami wytrzymałościowymi, zgodnymi z normami DIN 2353 oraz DIN-ISO 228. Poniżej znajdują się szczegółowe dane techniczne produktu:

• Typ przyłącza: A (proste)
• Seria: S (ciężka)
• Średnica rury (d1): 14 mm
• Gwint przyłącza (BSP): 3/8 cala
• Gwint złącza (metryczny): M22 x 1,5
• Ciśnienie robocze max (PN): 400 BAR
• Moment dokręcania: 180 N·m
• Długość całkowita (lg): 39 mm
• Długość gwintu (K): 12,0 mm
• Rozwartość klucza S1: 24 mm
• Rozwartość klucza S2: 27 mm
• Wymiar l2: 19 mm
• Wymiar d6: 22 mm
• Wymiar x: 8 mm
• Obróbka powierzchniowa: Cynk / Nikiel
• Ciężar: 7,5 kg (uwaga: dane katalogowe, rzeczywista waga sztuki jest znacznie mniejsza)

Zastosowanie i korzyści użytkowe

Przyłącze Voss 10114SR38A znajduje zastosowanie głównie w przewodach hydraulicznych oraz wężach hydraulicznych. Jego konstrukcja pozwala na efektywną pracę w systemach, gdzie kluczowa jest niezawodność i odporność na wysokie ciśnienia do 400 BAR. Dzięki obróbce powierzchniowej cynkiem i niklem, element wykazuje dużą odporność na korozję, co jest niezbędne w aplikacjach zewnętrznych lub w środowiskach o podwyższonej wilgotności.

Istotną zaletą jest niskie ryzyko wycieku dzięki zastosowaniu uszczelnienia krawędzią tnącą. Norma ISO 228 oraz zgodność z DIN 3852 (kształt B) zapewniają pełną kompatybilność z innymi elementami instalacji hydraulicznych spełniających te same standardy. Dla klientów wymagających jeszcze wyższej odporności chemicznej lub pracujących w specyficznych warunkach, produkt ten może być dostępny na zamówienie w wersji ze stali szlachetnej.

Montaż przyłącza wymaga użycia kluczy o rozwartościach 24 mm oraz 27 mm. Przestrzeganie zalecanego momentu dokręcania wynoszącego 180 N·m jest kluczowe dla zapewnienia prawidłowej pracy układu i uniknięcia uszkodzeń gwintu lub uszczelnienia.
