Przyłącze B, 1/4"BSP-18x1,5-10S

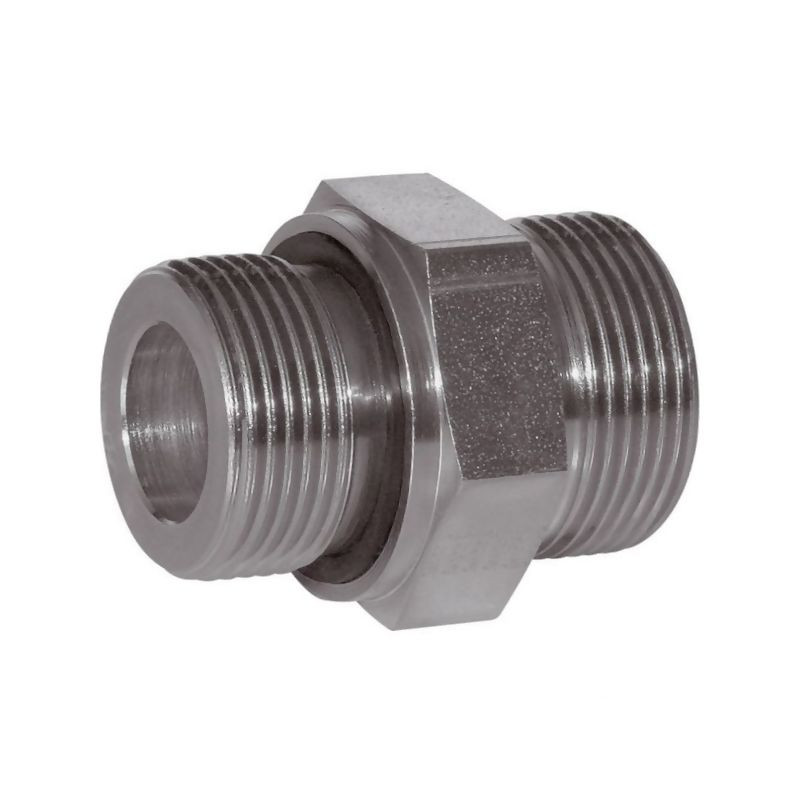

Przyłącze hydrauliczne Voss typu B – precyzja i szczelność w instalacjach

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem katalogowym 11110SR14WDA, to profesjonalny element systemu rurociągowego, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych. Produkt ten stanowi idealne rozwiązanie dla inżynierów i mechaników poszukujących niezawodnych komponentów do budowy układów hydraulicznych, gdzie kluczowa jest odporność na wysokie ciśnienia oraz szczelność połączeń.

Konstrukcja przyłącza opiera się na sprawdzonej technologii, zapewniającej bezpośrednie połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce powierzchniowej (cynk/nikiel), element charakteryzuje się dużą odpornością na korozję, co wydłuża jego żywotność nawet w trudnych warunkach eksploatacyjnych.

Kluczowe cechy i zastosowanie

Przyłącze typu B znajduje szerokie zastosowanie w systemach przesyłu płynów, szczególnie w branży motoryzacyjnej, rolniczej oraz przy obsłudze maszyn budowlanych. Jego głównym zadaniem jest bezpieczne i trwałe łączenie przewodów hydraulicznych o średnicy 10 mm z elementami posiadającymi gwint BSP 1/4 cala.

• Bezpieczeństwo: Zastosowanie miękkiego pierścienia uszczelniającego z kauczuku nitrylowego minimalizuje ryzyko wycieków, zapewniając stabilną pracę układu pod wysokim obciążeniem.
• Wytrzymałość: Element spełnia normę ISO 228 oraz standard DIN 2353, co gwarantuje zgodność z międzynarodowymi wymaganiami jakościowymi.
• Uniwersalność: Możliwość zamówienia wersji ze stali szlachetnej lub z uszczelką Viton pozwala na dostosowanie produktu do specyficznych mediów roboczych, w tym agresywnych chemicznie.

Specyfikacja techniczna i wymiary

Poniżej przedstawiono szczegółowe dane techniczne przyłącza Voss 11110SR14WDA. Wszystkie parametry zostały zweryfikowane zgodnie z dokumentacją producenta, aby zapewnić pełną kompatybilność z istniejącymi instalacjami.

• Producent: Voss
• Numer katalogowy: 11110SR14WDA
• Typ przyłącza: B (BSP-metryczny)
• Gwint przyłącza: 1/4" BSP (zgodny z DIN-ISO 228)
• Gwint złącza: M18 x 1,5
• Średnica rury (d1): 10 mm
• Seria: S (lekka)
• Ciśnienie robocze max (PN): 800 BAR
• Materiał uszczelki: Miękki pierścień z kauczuku nitrylowego (opcjonalnie Viton na zamówienie)
• Obróbka powierzchniowa: Cynk / Nikiel
• Moment dokręcania: 60 N·m

Wymiary geometryczne

Dla ułatwienia montażu i doboru narzędzi, kluczowe wymiary przyłącza przedstawiają się następująco:

• Długość całkowita (L): 34 mm
• Długość gwintu (K): 12 mm
• Rozwartość klucza S1: 19 mm
• Rozwartość klucza S2: 19 mm (drugi koniec)
• Rozwartość klucza 2: 22 mm
• Wymiar x: 5 mm
• Wymiar l2: 14,5 mm
• Wymiar d7: 18,9 mm
• Ciężar: 4,2 kg (uwaga: wartość referencyjna z danych źródłowych, typowo dla partii lub opakowania zbiorczego, pojedynczy element jest znacznie lżejszy)

Montaż i eksploatacja

Podczas instalacji przyłącza Voss należy bezwzględnie przestrzegać zalecanego momentu dokręcania wynoszącego 60 N·m. Zbyt słabe dokręcenie może prowadzić do nieszczelności, natomiast nadmierne siły mogą uszkodzić gwint lub deformować uszczelkę. Produkt jest nowy, fabrycznie zabezpieczony przed korozją warstwą cynku i niklu, co zapewnia estetyczny wygląd i ochronę przed czynnikami zewnętrznymi.
