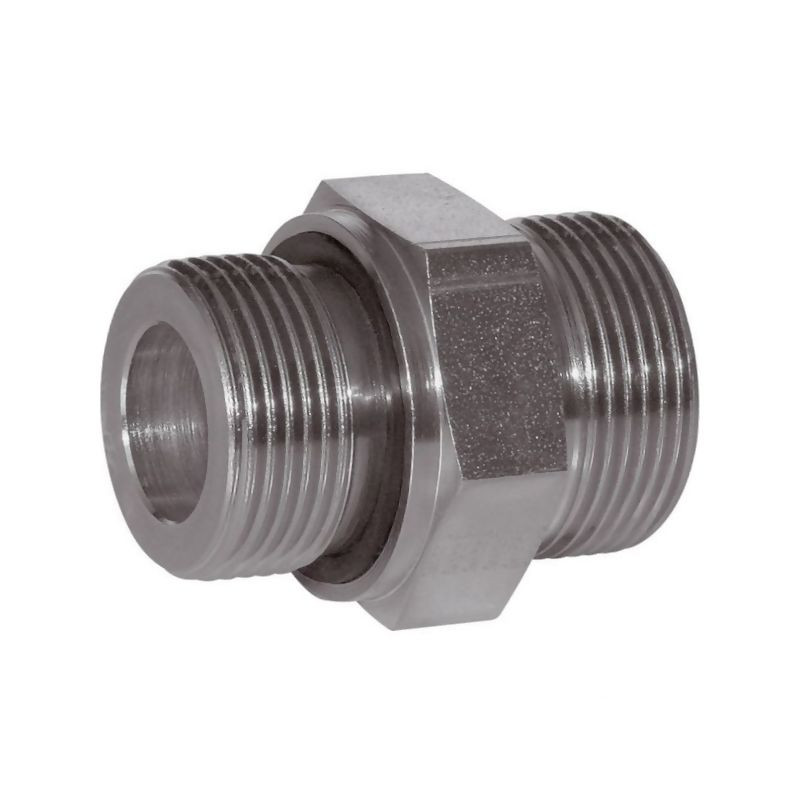

Przyłącze B, 1/8"BSP-12x1,5-6L

Przyłącze hydrauliczne Voss typu B – precyzja i szczelność

Prezentowane przyłącze marki Voss, oznaczone indeksem 1116LR18WDA, to profesjonalny element systemu rurociągowego przeznaczony do bezpośredniego łączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Produkt został zaprojektowany z myślą o zastosowaniach w hydraulice siłowej oraz przemysłowej, gdzie kluczowa jest niezawodność połączeń i odporność na wysokie ciśnienia. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, przyłącze zapewnia minimalne ryzyko wycieków, co jest fundamentalne dla bezpieczeństwa i efektywności pracy układów hydraulicznych.

Konstrukcja elementu opiera się na sprawdzonej serii L, zgodnej z normą DIN 2353. Gwint złącza wykonany jest w standardzie metrycznym 12x1,5, co umożliwia bezproblemową integrację z typowymi komponentami hydraulicznymi. Drugi koniec przyłącza wyposażony jest w gwint rurowy BSP o rozmiarze 1/8 cala, zgodny z normą ISO 228 (DIN-ISO 228). Taka konfiguracja pozwala na elastyczne łączenie różnych typów instalacji, zachowując przy tym pełną kompatybilność z elementami uszczelniającymi kształtu E zgodnie z DIN 3852.

Kluczowe parametry techniczne i wytrzymałość

Przyłącze charakteryzuje się imponującymi parametrami wytrzymałościowymi. Maksymalne ciśnienie robocze wynosi aż 500 BAR (PN 500), co kwalifikuje je do zastosowań w systemach wysokociśnieniowych. Element wykonany jest ze stali z powłoką cynkowo-niklową, co zapewnia dużą odporność na korozję oraz trudne warunki eksploatacyjne. Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub termicznej, producent oferuje możliwość zamówienia wersji wykonanej ze stali szlachetnej oraz z uszczelką z Vitonu, choć standardowo produkt wyposażony jest w miękki pierścień uszczelniający z kauczuku nitrylowego (NBR).

Wymiary przyłącza zostały precyzyjnie dobrane do średnicy rury wynoszącej 6 mm. Całkowita długość elementu (L) to 23,5 mm, przy czym długość samego gwintu (K) wynosi 8 mm. Istotnym wymiarem montażowym jest rozwartość klucza (S1 oraz S2), która w obu przypadkach wynosi 14 mm, co ułatwia montaż przy użyciu standardowych narzędzi warsztatowych. Dodatkowe wymiary, takie jak l2 (8,5 mm) czy d7 (13,9 mm), zapewniają odpowiednią geometrię połączenia, minimalizując naprężenia mechaniczne.

Zastosowanie i montaż

Produkt znajduje szerokie zastosowanie w przemyśle maszynowym, rolniczym oraz motoryzacyjnym, wszędzie tam, gdzie wymagane są szczelne i trwałe połączenia przewodów hydraulicznych. Ze względu na specyfikę gwintu BSP oraz metrycznego, przyłącze idealnie sprawdza się w adapterach, rozdzielaczach oraz przy podłączaniu manometrów czy czujników ciśnienia do głównych linii hydraulicznych.

Podczas montażu należy przestrzegać zalecanego momentu dokręcania wynoszącego 20 N·m. Przestrzeganie tej wartości jest kluczowe dla zapewnienia właściwego docisku uszczelki i uniknięcia uszkodzenia gwintu lub samego korpusu przyłącza. Produkt dostarczany jest jako nowy, gotowy do instalacji element, spełniający rygorystyczne normy jakościowe marki Voss.

Specyfikacja techniczna

• Producent: Voss
• Indeks produktu: 1116LR18WDA
• Typ przyłącza: B (BSP-metryczny)
• Gwint przyłącza: 1/8" BSP (zgodny z ISO 228)
• Gwint złącza: 12x1,5 (metryczny)
• Seria: L
• Średnica rury: 6 mm
• Ciśnienie robocze max: 500 BAR
• Materiał: Stal z powłoką Cynk/Nikiel
• Uszczelka standardowa: Kauczuk nitrylowy (NBR)
• Rozwartość klucza (S1/S2): 14 mm
• Długość całkowita (L): 23,5 mm
• Moment dokręcania: 20 N·m
• Norma: DIN 2353, DIN 3852
