Przyłącze B, 10x1,0-9/16 ORFS

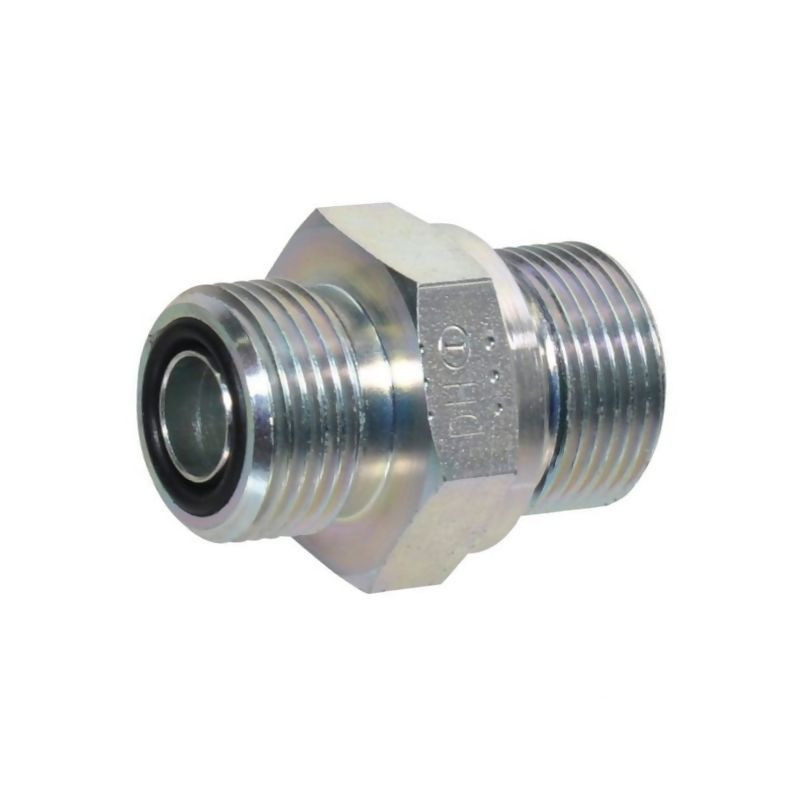

Przyłącze hydrauliczne B 10x1,0-9/16 ORFS Alfagomma

Profesjonalne przyłącze hydrauliczne typu B marki Alfagomma, oznaczone indeksem 116M0910, stanowi kluczowy element systemów przesyłu cieczy pod wysokim ciśnieniem. Produkt został zaprojektowany z myślą o niezawodności i trwałości w wymagających warunkach pracy maszyn rolniczych, budowlanych oraz przemysłowych. Jego konstrukcja opiera się na precyzyjnym wykonaniu ze stali, co gwarantuje odporność na obciążenia mechaniczne i korozję.

Złącze to charakteryzuje się specyficzną konfiguracją gwintów, umożliwiającą łączenie elementów o różnych standardach. Jedna strona posiada gwint metryczny M10x1,0, natomiast druga strona to gwint złącza 9/16 cala w standardzie ORFS (O-Ring Face Seal). Taka budowa pozwala na elastyczne dopasowanie armatury w instalacjach hydraulicznych, gdzie konieczne jest przejście między różnymi typami połączeń.

Kluczowe parametry techniczne i specyfikacja

Produkt spełnia rygorystyczne normy jakościowe, co potwierdza zgodność ze standardem SAE J 1453. Dzięki zastosowaniu wysokiej jakości materiałów oraz zaawansowanej obróbce powierzchniowej, przyłącze oferuje długą żywotność i stabilność parametrów roboczych. Poniżej przedstawiamy szczegółowe dane techniczne wynikające bezpośrednio ze specyfikacji producenta:

• Producent: Alfagomma
• Indeks produktu: 116M0910
• Referencja dostawcy: VNOM0910
• Ciśnienie nominalne: 400 BAR
• Materiał wykonania: Stal
• Obróbka powierzchniowa: Ocynkowany (galwanizowana)
• Przyłącze A (gwint złącza): 9/16 cala, standard ORFS
• Przyłącze B (gwint przyłącza): M10, skok gwintu 1.00 mm
• Uszczelnienie: Płaskie uszczelnienie za pomocą pierścienia samouszczelniającego na złączu śrubowym

Zastosowanie i zalety rozwiązania ORFS

Standard ORFS (O-Ring Face Seal) jest szeroko stosowany w hydraulice siłowej ze względu na swoją skuteczność w zapobieganiu wyciekom. Mechanizm uszczelniania opiera się na płaskiej powierzchni czołowej oraz elastycznym pierścieniu O-ring, który jest dociskany podczas dokręcania złącza. Rozwiązanie to jest szczególnie polecane w aplikacjach narażonych na silne wibracje i pulsacje ciśnienia, gdzie tradycyjne uszczelnienia stożkowe mogą okazać się niewystarczające.

Przyłącze Alfagomma 116M0910 dzięki ocynkowanej powierzchni jest odporne na działanie czynników zewnętrznych, takich jak wilgoć czy brud, co jest istotne w przypadku maszyn pracujących w terenie. Wysokie ciśnienie nominalne wynoszące 400 BAR pozwala na wykorzystanie tego elementu w układach wysokociśnieniowych, zapewniając bezpieczeństwo i szczelność instalacji.

Kompatybilność i montaż

Złączka gwintowana jest przeznaczona do rur lub węży z armaturą serii PAV. Precyzyjne wykonanie gwintu M10x1,0 oraz 9/16" ORFS zapewnia łatwy i szybki montaż przy użyciu standardowych narzędzi warsztatowych. Przed montażem należy upewnić się, że powierzchnie styku są czyste, a pierścień uszczelniający jest prawidłowo osadzony, co zagwarantuje pełną szczelność połączenia od pierwszego uruchomienia systemu.
