Przyłącze B, 14x1,5-14x1,5-8L

Przyłącze hydrauliczne Voss typu B 14x1,5-14x1,5-8L

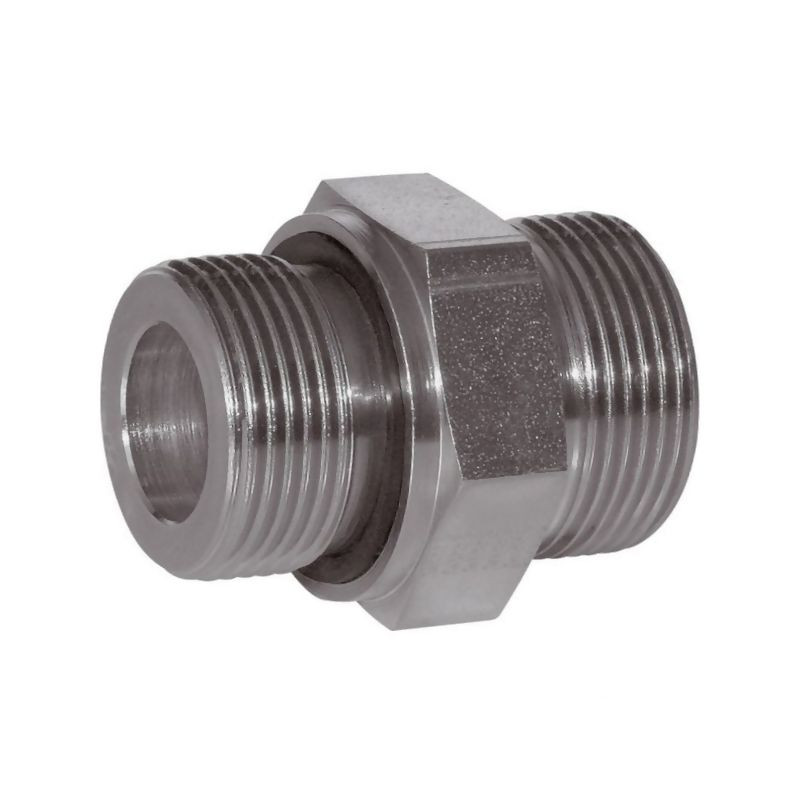

Profesjonalne przyłącze hydrauliczne marki Voss, oznaczone indeksem 1108LM14WD, stanowi kluczowy element systemów przesyłu mediów w maszynach rolniczych, budowlanych oraz instalacjach przemysłowych. Jest to element z serii L, zaprojektowany do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Konstrukcja zapewnia wysoką szczelność i trwałość w wymagających warunkach eksploatacyjnych.

Produkt charakteryzuje się precyzyjnym wykonaniem zgodnie z normami DIN 2353 oraz DIN 3852 (kształt E). Gwint złącza jest zgodny z normą DIN-ISO 228 (R, DIN259), co gwarantuje pełną kompatybilność z innymi elementami instalacji hydraulicznych stosowanymi w branży. Dzięki zastosowaniu wysokiej jakości materiałów i obróbce powierzchniowej, przyłącze wykazuje dużą odporność na korozję, co wydłuża jego żywotność nawet w trudnym środowisku pracy.

Kluczowe parametry techniczne i wymiary

Przyłącze jest dedykowane do rur o średnicy 8 mm (d1). Istotnym aspektem technicznym jest konfiguracja gwintów oraz wymiary montażowe, które muszą być ściśle dopasowane do istniejącej instalacji. Poniżej przedstawiono szczegółowe dane techniczne produktu:

• Średnica rury (d1): 8 mm
• Średnica gwintu (d2): 14 mm
• Skok gwintu: 1,50 mm
• Długość całkowita (lg): 29 mm
• Długość gwintu (K): 12,0 mm
• Rozwartość klucza S1: 19 mm
• Rozwartość klucza S2: 17 mm
• Rozwartość klucza 2: 17 mm
• Wymiar x: 6 mm
• Wymiar l2: 10 mm
• Wymiar d7: 18,9 mm

Ciśnienie robocze i uszczelnienie

Element ten został zaprojektowany do pracy pod wysokim ciśnieniem. Maksymalne ciśnienie robocze (PN) wynosi aż 500 BAR, co kwalifikuje go do zastosowań w układach wysokociśnieniowych. Aby zapewnić szczelność na takim poziomie, zastosowano miękkie pierścienie uszczelniające wykonane z kauczuku nitrylowego. Jest to standardowe rozwiązanie zapewniające niezawodność i minimalne ryzyko wycieku.

Dla zastosowań wymagających większej odporności chemicznej lub termicznej, producent oferuje możliwość dostarczenia uszczelki wykonanej z Vitonu na specjalne zamówienie. Standardowa obróbka powierzchniowa to cynkowanie lub niklowanie, co dodatkowo zabezpiecza stal przed działaniem czynników zewnętrznych.

Zastosowanie i montaż

Przyłącze Voss 1108LM14WD znajduje szerokie zastosowanie w przewodach hydraulicznych oraz wężach hydraulicznych. Jest idealnym rozwiązaniem tam, gdzie wymagana jest precyzja połączenia i odporność na drgania oraz zmienne obciążenia. Podczas montażu kluczowe jest przestrzeganie odpowiednich parametrów dokręcania. Zalecany moment dokręcania wynosi 50 N·m. Przestrzeganie tej wartości jest niezbędne dla zachowania integralności połączenia i zapobiegania uszkodzeniom gwintu lub uszczelki.

Produkt dostępny jest również w wersji ze stali szlachetnej na indywidualne zamówienie, co pozwala na dostosowanie rozwiązania do specyficznych wymagań projektowych, np. w branży spożywczej lub chemicznej, gdzie odporność na korozję musi być maksymalna.
