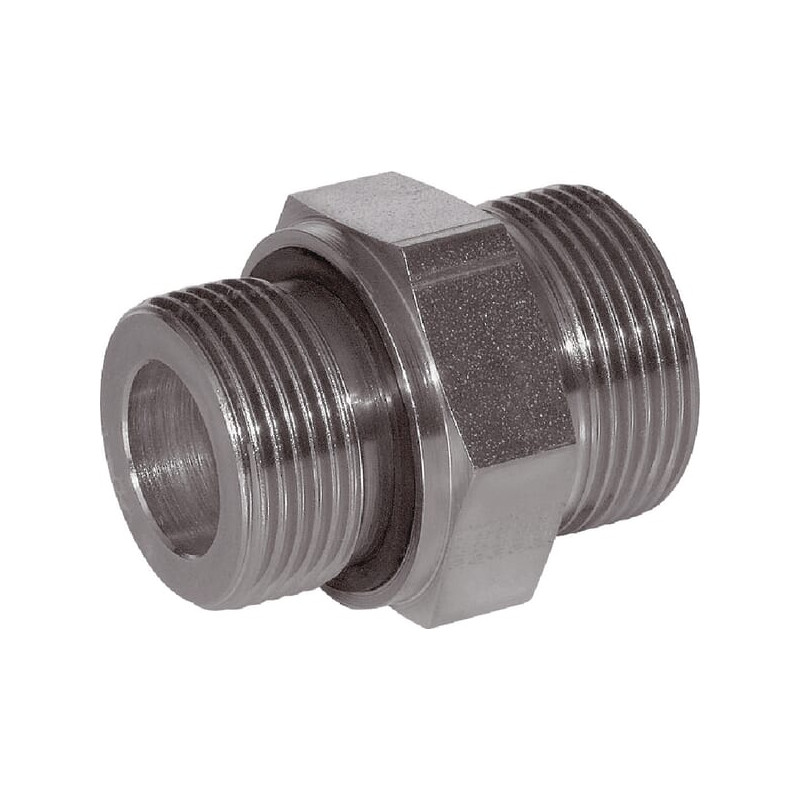

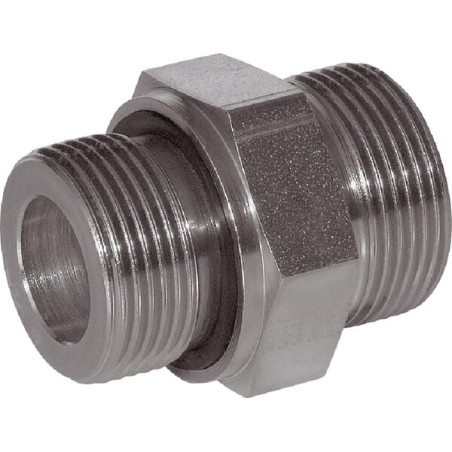

Przyłącze B, 18x1,5-16x1,5-10L

Przyłącze hydrauliczne Voss typu B – specyfikacja i zastosowanie

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 11010LM18WD, to precyzyjny element instalacji rurowych, zaprojektowany do pracy w wymagających warunkach systemów ciśnieniowych. Produkt należy do serii lekkiej (L) i umożliwia bezpośrednie połączenie przewodu hydraulicznego o średnicy 10 mm z elementami posiadającymi gwint metryczny. Dzięki zastosowaniu wysokiej jakości materiałów oraz zgodności z normami DIN i ISO, przyłącze gwarantuje szczelność oraz długotrwałą odporność na czynniki zewnętrzne.

Kluczową cechą tego elementu jest jego konstrukcja oparta na uszczelnieniu miękkim, co znacząco redukuje ryzyko wycieków nawet przy wysokich obciążeniach dynamicznych. Standardowo produkt wyposażony jest w pierścień uszczelniający wykonany z kauczuku nitrylowego (NBR), co zapewnia doskonałą kompatybilność z większością olejów hydraulicznych. Dla zastosowań specjalistycznych, producent oferuje możliwość wykonania zamówienia z uszczelką z Vitonu, co rozszerza zakres temperatur pracy i odporność chemiczną.

Parametry techniczne i wymiary

Przyłącze charakteryzuje się precyzyjnie zdefiniowanymi wymiarami, które są kluczowe dla prawidłowego montażu i funkcjonowania układu. Element posiada gwint przyłącza M18 x 1,5 oraz gwint złącza M16 x 1,5, co odpowiada standardom DIN 2353 oraz DIN-ISO 228. Obróbka powierzchniowa w postaci cynkowania lub niklowania zapewnia dużą odporność na korozję, co jest istotne w zastosowaniach przemysłowych i rolniczych.

• Producent: Voss
• Symbol/Referencja: 11010LM18WD
• Seria: L (lekka)
• Średnica rury (d1): 10 mm
• Gwint przyłącza: M18 x 1,5 (zgodny z DIN-ISO 228)
• Gwint złącza: M16 x 1,5
• Ciśnienie robocze max (PN): 400 BAR
• Moment dokręcania: 90 N·m
• Długość całkowita (lg): 31,5 mm
• Długość gwintu (K): 12,0 mm
• Rozwartość klucza S1: 24 mm
• Rozwartość klucza S2: 19 mm
• Uszczelka standardowa: Kauczuk nitrylowy (NBR)
• Obróbka powierzchni: Cynk / Nikiel

Zastosowanie i korzyści użytkowe

Przyłącze typu B znajduje szerokie zastosowanie w budowie maszyn, układach hydraulicznych pojazdów specjalistycznych oraz w przemyśle. Jego konstrukcja typu „miękkie uszczelnienie” pozwala na kompensację niewielkich niedoskonałości powierzchni styku, co jest trudniejsze do osiągnięcia w połączeniach metal-metal. Maksymalne ciśnienie robocze na poziomie 400 BAR kwalifikuje ten element do pracy w systemach średniego i wysokiego ciśnienia.

Dodatkowym atutem jest ergonomia montażu – odpowiednio dobrane rozwartości kluczy (24 mm oraz 19 mm) ułatwiają instalację nawet w trudno dostępnych miejscach. Produkt jest nowy, fabrycznie zapakowany i gotowy do bezpośredniego montażu z wężami hydraulicznymi lub złączkami posiadającymi odpowiedni gwint wewnętrzny. W przypadku specyficznych wymagań środowiskowych, warto rozważyć opcję zamówienia wersji ze stali szlachetnej lub z uszczelką Viton, co należy ustalić indywidualnie z działem sprzedaży.
