Przyłącze B, 1"BSP-1i7/16"ORFS

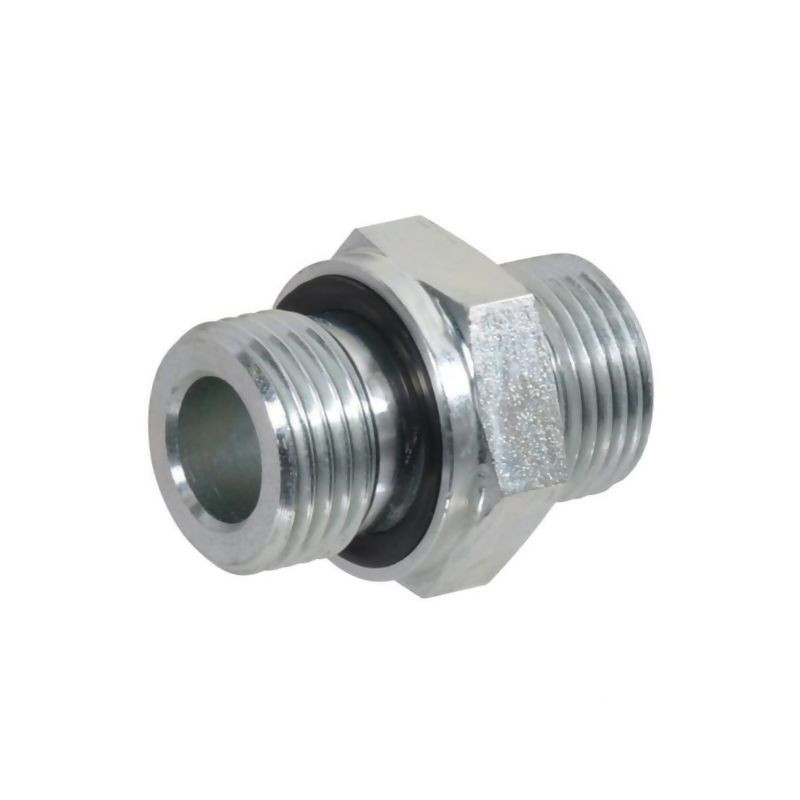

Przyłącze hydrauliczne Alfagomma 1" BSP - 1 7/16" ORFS

Prezentowane przyłącze typu B, oznaczone indeksem 117B2316 i referencją producenta VNOB2316, to wysokiej klasy element instalacji hydraulicznych marki Alfagomma. Produkt został zaprojektowany z myślą o zastosowaniach w wymagających warunkach pracy, gdzie kluczowa jest niezawodność przy wysokich momentach obrotowych oraz częstym demontażu połączeń. Jest to rozwiązanie szczególnie cenione w serwisie i konserwacji maszyn o amerykańskim rodowodzie, gdzie standardy wykonania połączeń różnią się od typowych rozwiązań europejskich.

Kluczową cechą tego złącza jest hybrydowa konstrukcja pozwalająca na łączenie dwóch różnych standardów gwintów. Z jednej strony znajduje się gwint przyłącza BSP o średnicy 1 cala, co umożliwia łatwą integrację z popularnymi w Europie przewodami i armaturą. Z drugiej strony zastosowano gwint złącza ORFS (O-Ring Face Seal) o średnicy 1-7/16 cala, zgodny ze standardem SAE J1453. Taka konfiguracja zapewnia szczelność i stabilność połączenia w systemach pracujących pod wysokim ciśnieniem.

Specyfikacja techniczna i parametry pracy

Przyłącze wykonane jest ze stali, co gwarantuje wysoką wytrzymałość mechaniczną i odporność na uszkodzenia. Proces produkcji obejmuje zaawansowaną obróbkę powierzchniową – element jest ocynkowany i galwanizowany, co skutecznie chroni go przed korozją oraz wpływem czynników zewnętrznych, takich jak wilgoć czy chemia rolnicza. Dzięki temu produkt zachowuje swoje właściwości użytkowe przez długi czas, nawet w trudnych warunkach eksploatacji.

Zastosowanie płaskiego uszczelnienia za pomocą pierścienia samouszczelniającego na złączu śrubowym (technologia ORFS) eliminuje ryzyko wycieków oleju hydraulicznego, które są częstym problemem przy tradycyjnych uszczelnieniach stożkowych. Jest to rozwiązanie preferowane w nowoczesnych maszynach budowlanych i rolniczych, gdzie czystość układu hydraulicznego ma bezpośredni wpływ na żywotność podzespołów.

• Producent: Alfagomma
• Indeks produktu: 117B2316
• Referencja dostawcy: VNOB2316
• Rodzaj przyłącza: Typ B (BSP / ORFS)
• Średnica gwintu przyłącza (BSP): 1 cal
• Średnica gwintu złącza (ORFS): 1-7/16 cala
• Standard wykonania: Zgodny z SAE J1453
• Ciśnienie nominalne: 400 BAR
• Długość całkowita (L): 46 mm
• Rozwartość klucza (CH): 41 mm
• Materiał: Stal
• Obróbka powierzchni: Ocynkowany / Galwanizowany
• Uszczelnienie: Pierścień samouszczelniający (O-Ring Face Seal)

Zastosowanie i kompatybilność

Złączka ta jest dedykowana do rur lub węży hydraulicznych wyposażonych w armaturę serii PAV. Dzięki wysokiemu ciśnieniu nominalnemu wynoszącemu aż 400 BAR, przyłącze sprawdza się w układach hydraulicznych o dużej mocy, takich jak układy sterowania w ciągnikach rolniczych, koparkach, ładowarkach czy prasach. Precyzyjne wykonanie gwintów oraz zgodność z normami SAE zapewniają łatwy montaż i demontaż bez konieczności stosowania nadmiernej siły, co minimalizuje ryzyko uszkodzenia gwintów podczas serwisowania.

Wymiary zwartej konstrukcji (długość 46 mm) pozwalają na montaż w miejscach o ograniczonej przestrzeni roboczej. Rozwartość klucza na poziomie 41 mm jest typowa dla tego typu połączeń i umożliwia użycie standardowych narzędzi warsztatowych. Produkt jest sprzedawany jako pojedyncza sztuka, co ułatwia zakup dokładnie takiej ilości części, jaka jest niezbędna do przeprowadzenia naprawy lub modernizacji instalacji.
