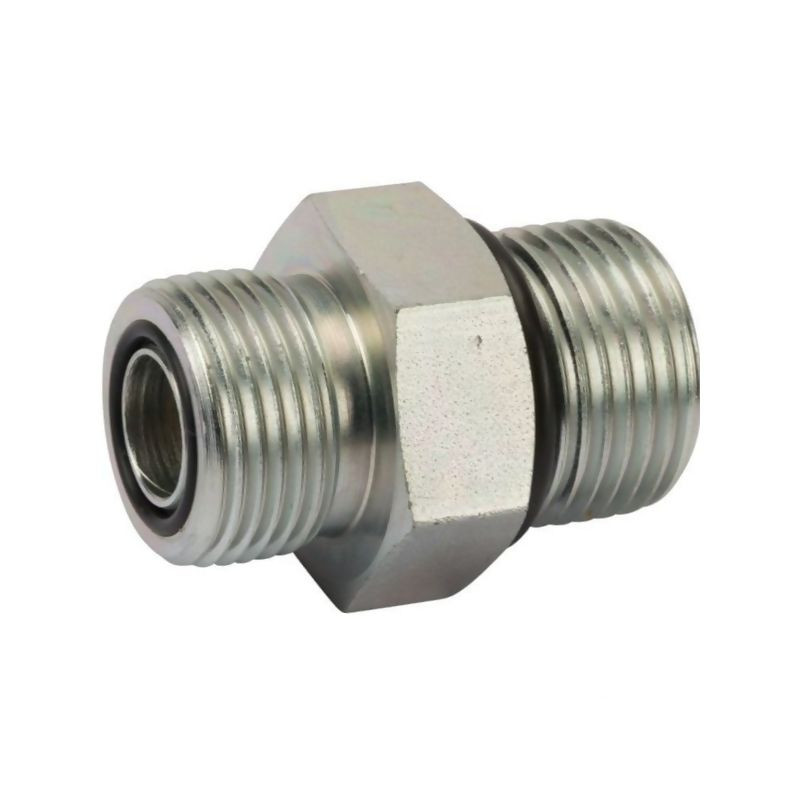

Przyłącze B, 1i1/16"UNF-1i3/16"ORFS

Przyłącze hydrauliczne Alfagomma serii PAV – precyzja i wytrzymałość

Prezentowane przyłącze typu B, oznaczone indeksem 1181917 i numerem referencyjnym dostawcy VNOU1917, to wysokiej klasy element systemu hydraulicznego produkowany przez renomowaną firmę Alfagomma. Produkt ten został zaprojektowany z myślą o zastosowaniach w wymagających warunkach pracy, gdzie kluczowa jest niezawodność połączeń oraz odporność na wysokie ciśnienia. Jest to złączka gwintowana przeznaczona do montażu z rurami lub wężami hydraulicznymi wyposażonymi w armaturę z serii PAV.

Specyfikacja techniczna i budowa

Kluczowym aspektem tego przyłącza jest jego precyzyjne wykonanie zgodnie z normami branżowymi. Element spełnia standard SAE J 1453, co gwarantuje kompatybilność z większością systemów hydraulicznych stosowanych w maszynach rolniczych, budowlanych oraz przemysłowych. Konstrukcja opiera się na płaskim uszczelnieniu, które realizowane jest za pomocą specjalnego pierścienia samouszczelniającego umieszczonego na złączu śrubowym. Takie rozwiązanie zapewnia szczelność połączenia nawet przy dynamicznych zmianach ciśnienia i wibracjach.

Przyłącze charakteryzuje się dwoma różnymi typami gwintów, co umożliwia łączenie elementów o różnych specyfikacjach:

• Gwint przyłącza (strona 2): 1-1/16 cala UNF (Unified National Fine) – gwint drobnozwojny, często stosowany w precyzyjnych układach hydraulicznych.
• Gwint złącza (strona 1): 1-3/16 cala ORFS (O-Ring Face Seal) – standard zapewniający doskonałą szczelność dzięki uszczelnieniu płaskiemu z uszczelką O-ring.

Wymiary i parametry fizyczne

Dobór odpowiedniego przyłącza wymaga dokładnej znajomości jego wymiarów geometrycznych. Poniżej przedstawiono kluczowe dane techniczne produktu, które należy uwzględnić podczas projektowania instalacji lub wymiany uszkodzonych elementów:

• Długość całkowita (L): 48,5 mm
• Średnica wewnętrzna (D1): 18-20 mm
• Długość części gwintowanej/roboczej (C1): 17 mm
• Rozmiar klucza/wymiar zewnętrzny (C2/b2): 18,5 mm
• Materiał wykonania: Wysokiej jakości stal
• Obróbka powierzchniowa: Ocynkowanie galwaniczne, które skutecznie chroni przed korozją i wpływem czynników zewnętrznych.

Zastosowanie i wydajność

Przyłącze Alfagomma 1181917 jest przystosowane do pracy w układach o wysokim ciśnieniu roboczym. Deklarowane ciśnienie nominalne (PN) wynosi aż 400 BAR, co kwalifikuje ten element do zastosowań w ciężkim sprzęcie, gdzie układy hydrauliczne pracują pod dużym obciążeniem. Dzięki zastosowaniu stali oraz galwanizacji, produkt cechuje się długą żywotnością i odpornością na zużycie mechaniczne.

Element ten znajduje zastosowanie jako część zamienna lub komponent nowych instalacji w maszynach wykorzystujących hydraulikę siłową. Jego konstrukcja typu B z przejściem z gwintu UNF na ORFS sprawia, że jest niezbędny tam, gdzie wymagane jest połączenie różnych standardów armatury w jednym, zwartym i bezpiecznym punkcie.
